外螺纹连接式限流截止阀结构设计

　　在中小通径的低压流体输送管路系统中，这类外螺纹连接的限制阀常被布置在支路终端、仪表前端或者小型设备的流体入口位置，用来精准管控管路内的介质通断与流量上限，避免下游支路因流量过载出现压力冲击、仪表冲损或者介质分配不均的问题，在小型气动回路、低压给排水支路、实验室气路、小型液压控制回路中都有很广泛的适配场景。不同于法兰连接的大口径阀件，这类阀采用外螺纹直接旋入配套内螺纹接口的安装形式，不需要额外搭配法兰片、密封垫片组以及螺栓紧固件，整体安装占用的径向空间非常小，尤其适合管路排布紧凑、安装操作空间受限的设备内部布管场景，比如小型自动化设备的气动控制簇、实验台的气路终端、小型制冷机组的冷媒支路这类位置，能大幅降低管路排布的空间占用率。

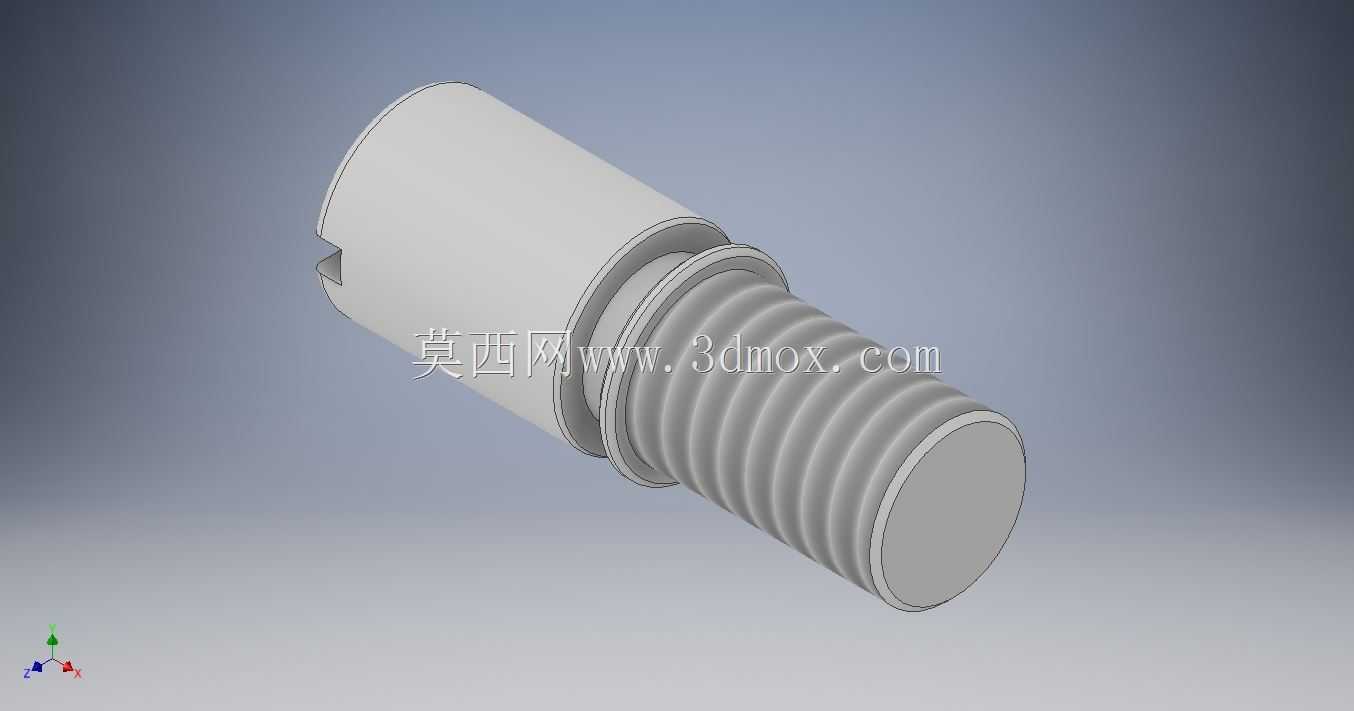

　　从结构设计逻辑来看，这款阀的主体采用圆柱型本体加端部外螺纹的布局，光杆段的直径略大于螺纹段的大径，安装时螺纹段完全旋入对接接口后，光杆段的端面可以直接贴合对接面的密封台阶，配合螺纹段缠绕的密封带或者端部加装的O型圈，就能实现可靠的端面密封加螺纹密封双重密封效果，相比单纯依靠螺纹牙型密封的结构，这种设计能大幅降低介质沿螺纹缝隙渗漏的概率，即使在带轻微振动的设备管路上，也能长期保持密封性能稳定。阀的内部流道采用直通式等径设计，没有突兀的流道缩径或者直角转向结构，介质流经阀腔时的局部阻力损失非常小，不会在阀内部形成明显的湍流区，一方面能降低介质输送过程中的压力损耗，另一方面也能减少介质内杂质在阀腔内部的沉积概率，降低长期使用后卡滞、

　　堵塞的风险。操作端的结构做了简化设计，没有突出的手轮结构，而是在本体端部加工了对称的卡口结构，安装或者调节时可以用普通扳手卡入卡口完成旋紧或者开度调节，不需要配套专用的操作工具，现场运维的便利性很高，同时这种内嵌式的卡口结构不会额外增加阀的整体外形长度，安装后不会因为突出的操作件被周边构件磕碰造成误操作或者结构损坏。从安装边界尺寸来看，螺纹段的长度经过精准匹配，既保证旋入标准内螺纹接口后有足够的啮合牙数满足连接强度要求，又不会因为螺纹过长导致旋入后顶触对接接口内部的流道台阶，造成流道通径被遮挡的问题；光杆段的外圆做了光滑过渡处理，没有突出的棱边或者凸台，安装时可以顺利穿过设备面板或者管路支架的安装孔，不需要额外做扩孔避让。

　　在功能特性上，这款阀的开度调节行程做了限位设计，调节时从全闭到全开的旋转圈数控制在合理区间，运维人员可以通过旋转圈数直观判断当前的开度比例，不需要额外加装开度指示装置就能实现流量的粗调，对于不需要精准流量控制、只需要限制最大流量的支路场景，这种设计的实用性非常强。内部的密封副采用锥面贴合结构，关闭时密封面的接触压力均匀，即使介质内带有少量细小的固体杂质，也能依靠锥面的自紧作用实现可靠截断，不会因为杂质卡滞出现关闭不严的问题。另外整体结构没有易损的外露薄壁件，材质适配常规的金属加工工艺，不管是采用黄铜棒料车削加工还是不锈钢棒料加工，都能一次装夹完成大部分外形的加工工序，加工工序少，量产时的成本控制难度低，同时零件数量少，后期维护时只需要更换内部的密封件就能完成检修，不需要整体更换阀件，能降低长期运维的配件成本。在实际选型适配时，这类阀的公称压力等级可以覆盖低压到中低压的常规工况，适配的介质包括压缩空气、清水、低压液压油、惰性气体等多种常见工业流体，只要根据管路的公称通径匹配对应螺纹规格的型号，就可以直接替换同类型的螺纹截止阀，互换性很强。
