管道加工进给调节工装机械结构

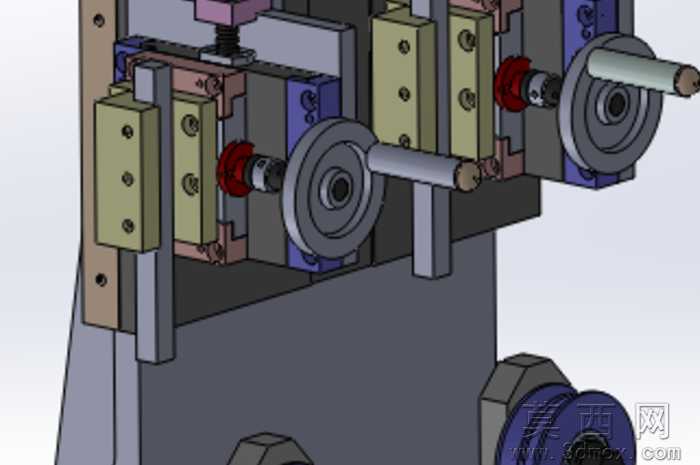

该机械结构采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械设计公差配合规范，对每一个零部件的装配关系进行了精准约束，确保各运动部件不存在干涉问题。整体结构以立式安装基座为承载主体，基座采用加厚钢板焊接结构设计，建模时赋予其哑光铸铁材质，表面做喷塑防锈处理的材质表现，提升整体结构的视觉厚重感与工业质感。结构两侧对称布置双组导向传动组件，导向轴采用镀铬光轴材质建模，表面赋予高反光金属材质效果，搭配线性导向块实现精准的直线进给运动，导向块与安装板之间采用内六角螺丝紧固连接，建模时还原了螺丝的螺纹细节与沉头孔装配结构。中部的调节机构采用丝杆螺母传动结构，顶部设置手轮调节端，可手动控制进给行程，丝杆部分建模时还原了梯形螺纹的齿形细节，螺母座与滑动安装板刚性连接，将丝杆的旋转运动转化为安装板的直线位移。两侧的滚轮组件为核心执行部件，滚轮采用硬质合金材质建模，表面做磨砂防滑纹理处理，滚轮通过联轴器与传动轴连接，联轴器部分还原了弹性缓冲垫与锁紧顶丝的细节结构，可实现滚轮的同步转动，适配管道类工件的输送与滚压加工需求。安装板上设置多组可调式定位块，定位块采用长圆孔安装结构，可根据不同管径的加工需求调整安装位置，建模时对长圆孔的倒角、安装面的平面度细节都做了精细化处理。整体渲染采用工业产品常用的白背景环境光，搭配多组辅助光源突出金属部件的材质层次，对不同材质的反光度、粗糙度参数做了差异化调整：铸铁基座反光度低、粗糙度高，镀铬导向轴反光度高、粗糙度极低，红色联轴器部件采用橡胶材质参数，呈现半哑光的弹性材质质感。设计思路上采用模块化拆分理念，将整体结构拆分为基座承载模块、直线导向模块、进给调节模块、滚轮执行模块四个独立单元，每个单元可单独拆装更换，降低后期维护成本，同时对称式的结构布局保证了受力均匀，避免单侧受力导致的导向磨损问题，可适配不同管径的管道加工、送料、滚压等工序需求，整体结构紧凑，安装调试便捷，运动行程调节精度可达0.1mm级别，满足常规管道类零件的加工精度要求。
