直升机传动用高精度斜齿轮结构设计

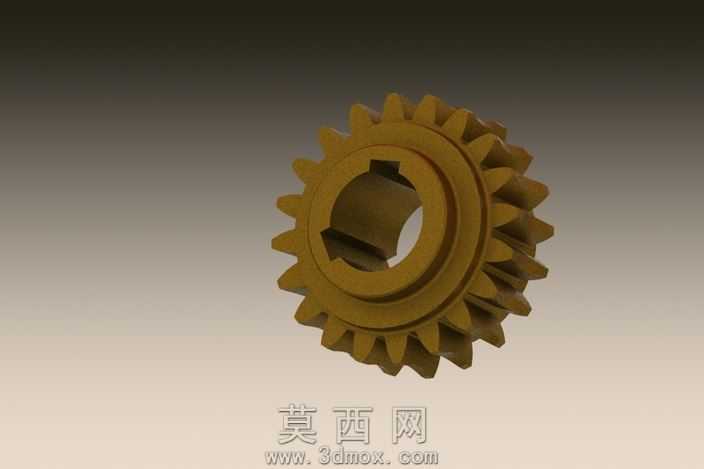

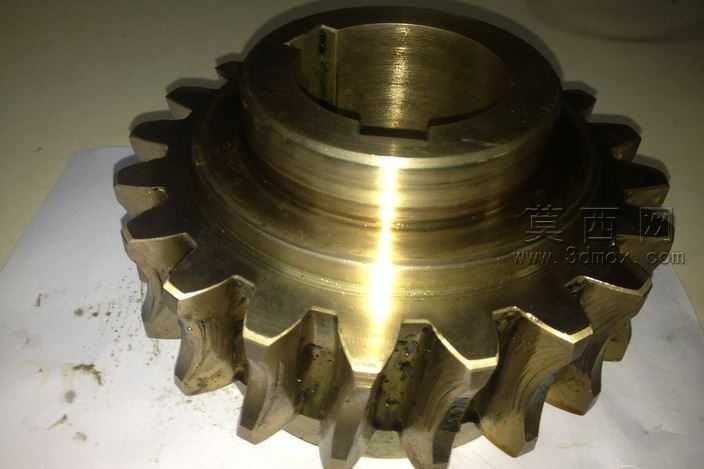

本斜齿轮三维模型针对直升机传动模块的使用需求开展设计，建模阶段严格遵循渐开线圆柱斜齿轮的齿廓生成原理，先完成端面渐开线齿形的精准绘制，通过螺旋线引导扫掠生成螺旋齿面，精准控制螺旋角、模数、齿数等核心参数，保证齿形啮合的重合度符合重载传动的设计要求。模型完整还原了实体斜齿轮的全部结构细节，包含带键槽的中心安装孔、阶梯式轮毂结构、齿圈与轮毂的过渡连接段，每一处倒角、圆角、退刀结构都按照实际加工工艺要求进行建模，确保模型可直接对接后续的工艺仿真与加工编程环节。材质设置上匹配航空传动零件常用的高强度铜合金材质，渲染阶段还原了金属件机加工后的金属光泽质感，对齿面的加工纹理、轮毂端面的切削痕迹都做了对应的材质表现，还原真实金属零件的视觉效果。结构设计上充分考虑直升机传动场景的重载、高速工况，齿宽参数经过匹配校核，保证传动过程中载荷均匀分布在齿面接触线上，中心孔的双键槽设计能够实现齿轮与传动轴的周向可靠固定，避免大扭矩传递下出现打滑失效，阶梯式轮毂结构既可以减轻零件整体重量，又能保证齿轮安装时的轴向定位精度，适配传动箱内的紧凑安装空间。设计过程中重点校验了齿根过渡圆角的参数，降低应力集中风险，提升齿轮的疲劳使用寿命，齿顶倒角处理避免啮合过程中出现齿顶干涉，保证传动过程的平稳性，降低运行噪音。整个模型的参数化建模逻辑支持后续根据不同传动比、安装尺寸需求快速调整参数，适配不同规格的直升机传动模块设计需求，建模过程中严格对齐机械设计标准，所有尺寸公差预留都符合航空机械零件的加工精度要求，可直接用于传动系统的装配仿真、运动干涉校验以及有限元强度分析环节。
