Epiphone电吉他精细结构三维数模

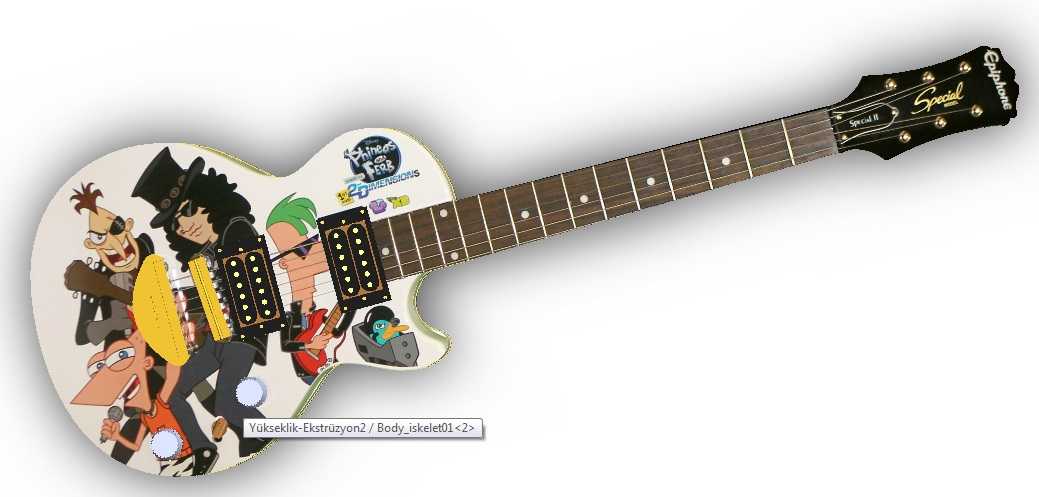

　　这套电吉他三维数模围绕实体电声弦乐器的完整装配关系展开，建模过程中优先还原量产电吉他的真实结构逻辑，而非仅做外观曲面堆砌。从琴身轮廓开始处理时，先依据经典Les Paul型实心电吉他的造型特征确定主体边界，琴身采用实心木材切削成型的构型，整体轮廓兼顾握持舒适度与演奏时的手臂倚靠姿态，上下缺角的造型并非单纯装饰，下缺角预留出高把位演奏时左手移动的空间，上缺角则平衡琴体配重，避免背带悬挂时琴头过度下坠。琴身厚度方向预留了所有功能部件的安装腔位，正面的拾音器安装槽、电位器开孔、琴桥固定孔位、输出接口开孔均按照实际装配公差排布，背面的弹簧仓盖板槽位、琴颈连接螺栓孔位也完整还原，装配时各部件不存在干涉冲突。

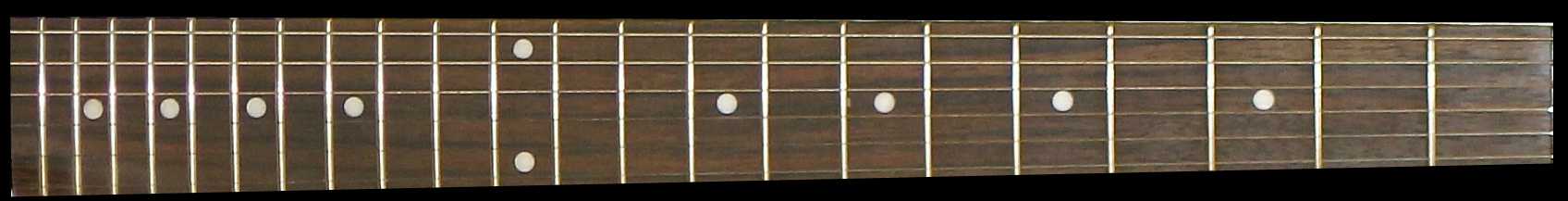

　　琴颈部分采用插接式连接结构，指板上的品丝位置按照十二平均律的有效弦长比例排布，品记镶嵌位置、琴头弦钮安装孔、琴颈内置桁架钢筋的预留通道都在数模中有所体现，琴颈与琴身的连接面做了贴合角度设计，保证琴颈仰角符合琴弦距调节要求，演奏时按弦手感的结构基础在建模阶段就得到保障。指板宽度从琴枕处到高把位的渐变弧度、琴颈背面的C型握持轮廓都按照人体工程学实测数据构建，长时间握持演奏时不会出现棱角硌手的问题。

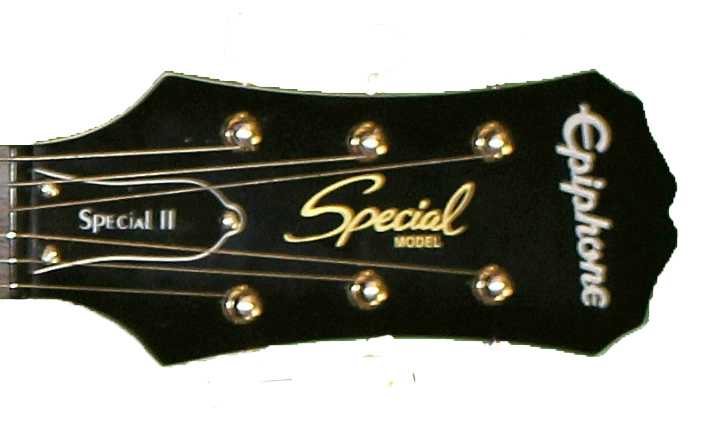

　　五金功能部件的建模完全贴合实际使用场景，琴桥采用固定式拉弦板结构，弦鞍可独立调节高度与前后位置，用来校准每根琴弦的八度音准，两个双线圈拾音器分别布置在琴颈与琴桥位置，拾音器外壳的磁极钉点位、固定弹簧的安装结构都完整呈现，控制区的音量旋钮、音色旋钮、三档拾音器切换开关按照常规操作逻辑排布，演奏时右手拨弦后可快速抬手调整参数，输出接口布置在琴身侧边底部，插线后不会影响坐姿演奏时琴身与大腿的贴合。六枚封闭式弦钮安装在琴头两侧，弦钮的齿轮调节结构、绕弦柱的开槽都做了细节还原，调音时转动阻尼的结构逻辑清晰可辨。

　　在场景适配层面，这套数模可用于乐器生产企业的新品结构开发，设计师可在现有构型基础上调整琴身木材拼接方案、更换拾音器布局、优化配重分布，也可用于舞台演出道具的前期结构验证，3D打印定制护板、旋钮等改装配件时，可直接提取数模中的安装孔位数据做匹配，避免二次测绘产生的尺寸偏差。装配边界方面，琴身整体长宽高比例符合常规电吉他的收纳要求，可适配标准电吉他硬盒的内部衬垫轮廓，所有外凸部件的高度都控制在护板与琴身背面的凸起范围内，平放时不会出现局部受力压坏旋钮或拾音器的问题。琴弦的张拉路径从琴桥弦鞍出发，经过指板品丝上方、琴枕开槽，最终缠绕到琴头弦钮，整条路径的张力传导方向在数模中做了几何校验，不会出现琴弦与品记、护板边缘剐蹭的问题。琴身正面的护板覆盖区域预留了布线空间，内部信号线从拾音器出发沿琴身内腔走到电位器舱，再连通侧边输出接口，内腔走线槽的位置避开了琴颈连接螺栓的打孔区域，装配时不会出现钻头打穿导线的隐患。
