FreeCAD搭建的简易单体小帆船结构

　　这款简易小帆船的三维结构，可用于青少年船舶科普教学的结构演示、小型休闲帆船的方案验证、文创类船舶周边的结构参考，也能作为入门级三维建模练习的参考案例，覆盖教学、文创、小型船舶方案预研多个实际场景。从实际用途来看，该结构还原了单体稳向板帆船的核心组成，可直观展示帆船航行时的受力传递逻辑，帮助学习者理解帆面受风推力如何通过桅杆传递至船体，再通过稳向板抵消横向侧移力，配合舵叶实现航向调整，完全满足基础原理演示的需求，若用于小型休闲帆船的方案验证，可在此基础上调整线型、帆面积适配近岸静水区域的休闲航行需求。

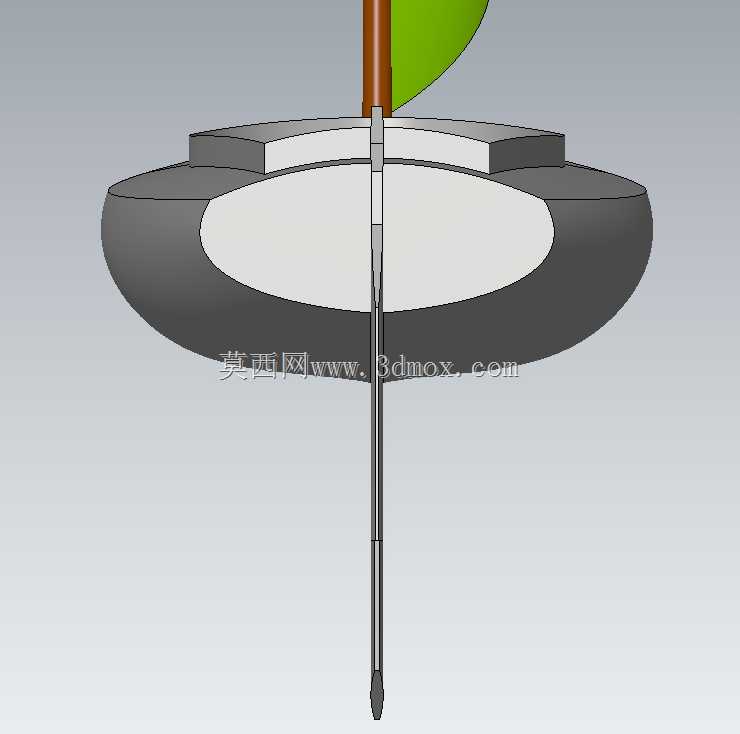

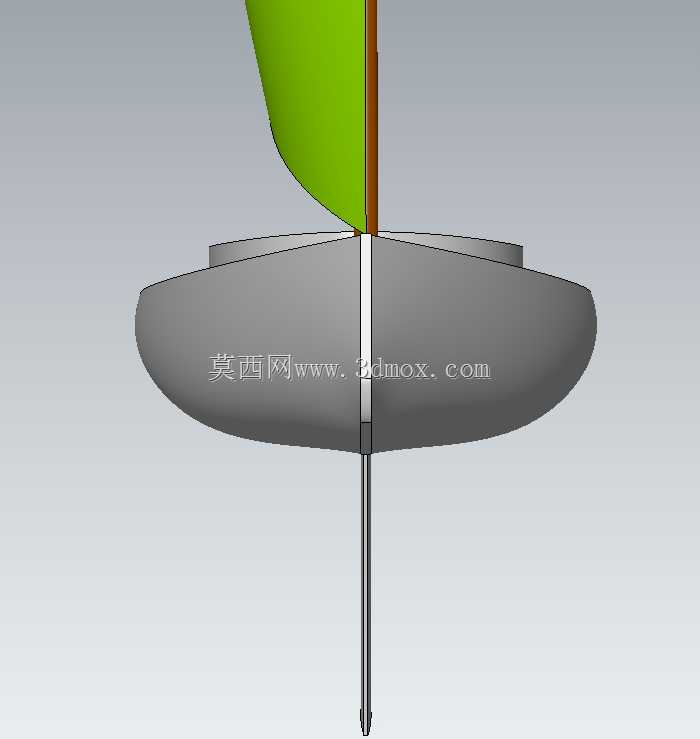

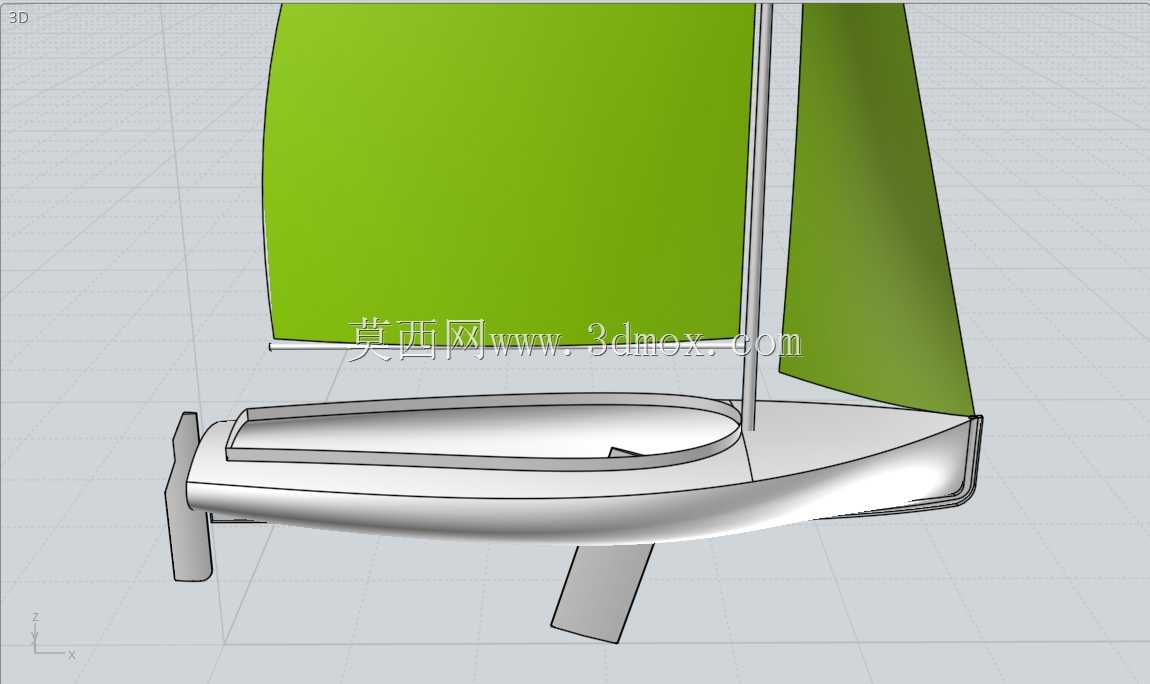

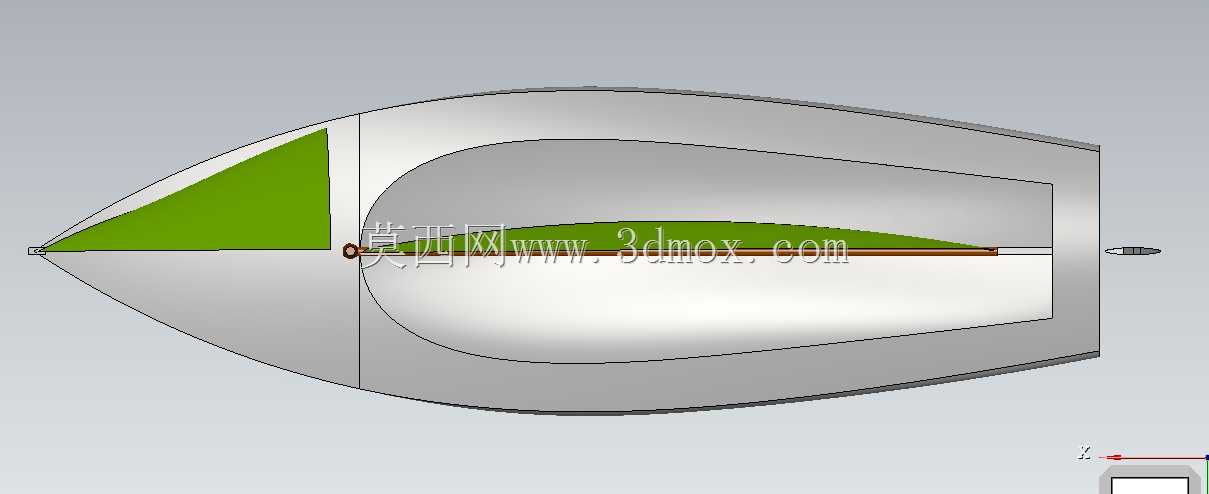

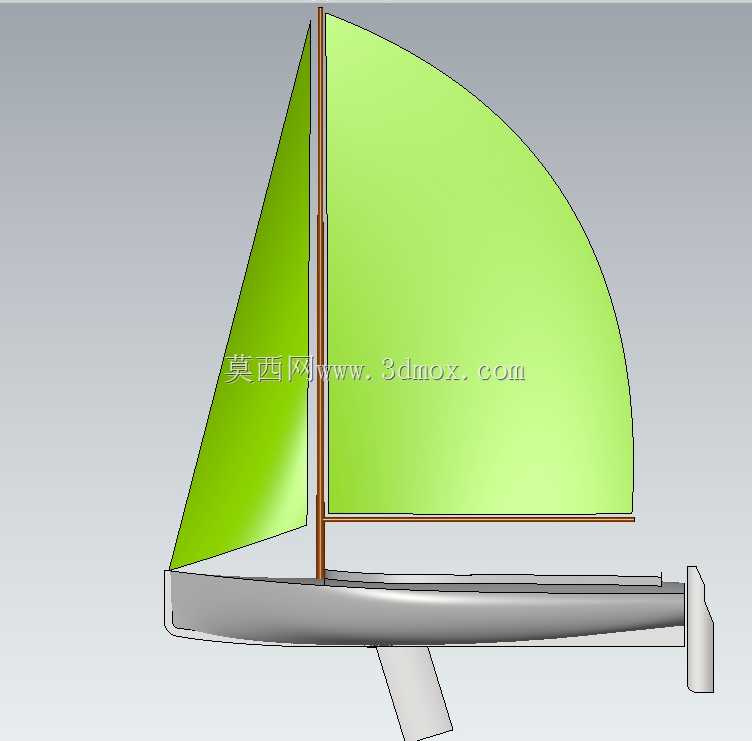

　　功能特性上，模型完整还原了单体帆船的四大核心功能模块：首先是船体模块，采用V型艏部搭配宽平艉部的线型，艏部尖瘦可降低航行时的兴波阻力，艉部加宽能提升航行时的横向稳定性，船体内部预留了乘员乘坐的舱位空间，船舷上缘做了圆弧过渡处理，避免人员登乘时的磕碰风险；其次是帆装模块，采用单桅三角帆的配置，这种帆装结构操作简单，转向时无需复杂的换帆操作，适配入门级帆船的使用需求，桅杆底部与船体龙骨位置做了嵌入式连接结构，可传递帆面的受风载荷，避免桅杆受力后出现根部弯折；第三是稳向结构，船体中部下方设置了可收放的稳向板，浅水区航行时可将稳向板收起减少吃水深度，深水区航行时放下稳向板可增大水下侧投影面积，抵消帆面带来的横向侧倾力，避免船体出现侧滑；最后是操舵模块，船艉位置设置了悬挂式舵叶，舵杆向上延伸至乘员操作位，可通过转动舵叶改变船体两侧的水流压力差，实现航向的精准调整。

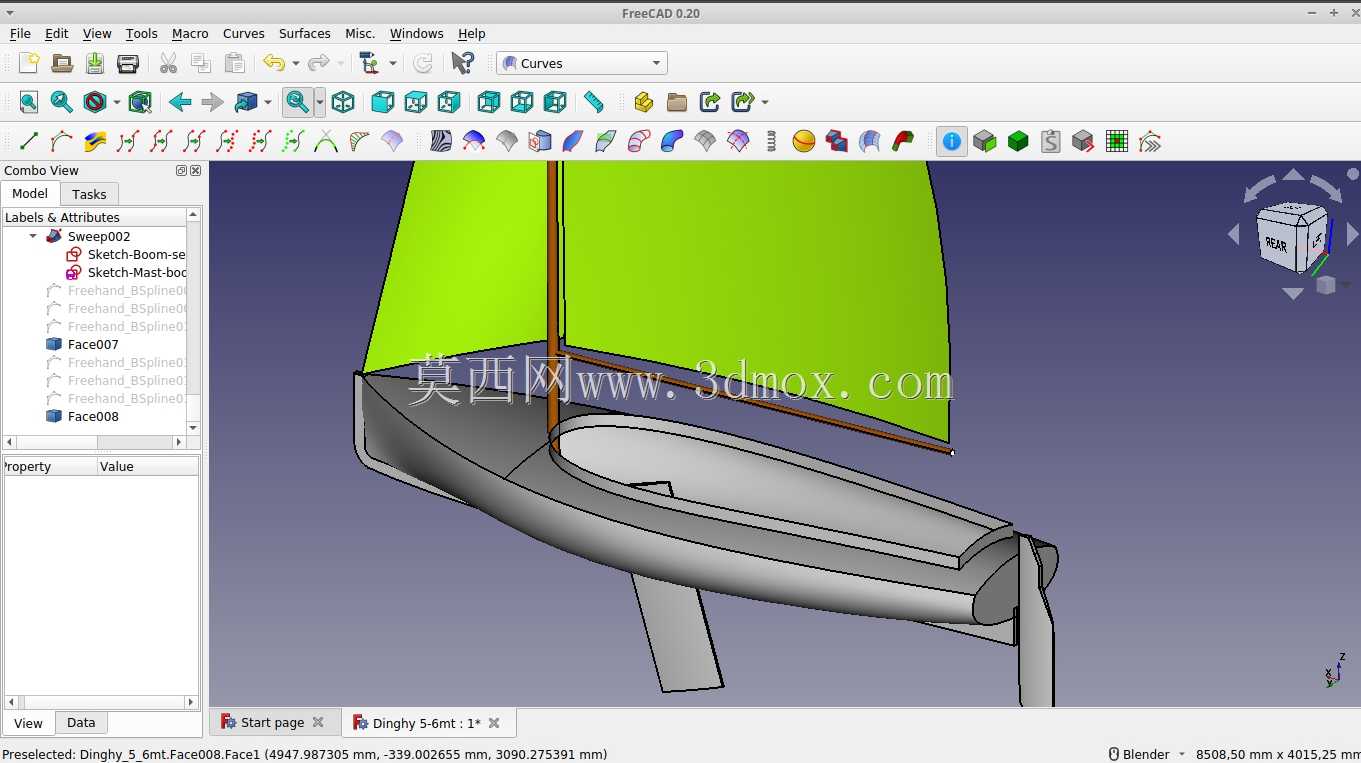

　　设计思路上，整个模型采用自下而上的建模逻辑，先搭建船体的线型框架，通过多截面曲面生成船体的外壳结构，再依次添加桅杆、帆面、稳向板、舵叶等附属部件，所有部件的连接位置都做了结构简化，没有冗余的装饰结构，完全围绕核心功能实现搭建。建模过程中优先保证各部件的位置关系准确，比如桅杆的安装位置位于船体总长的距艏35%位置，这个位置是单体帆船的风压中心与水阻中心的匹配点，可避免航行时出现过度的迎风偏转或顺风偏转；稳向板的安装位置位于船体中部重心正下方，保证侧倾力的作用点与稳向板的水动力作用点重合，提升航行稳定性；舵叶的安装位置位于船艉中纵线上，舵轴垂直于船体基线，保证操舵时的力矩传递直接。

　　外形尺寸与安装边界方面，模型还原的是6米级的小型单体帆船，船体总长控制在6米，型宽2.1米，船体自身型深0.6米，放下稳向板后的总吃水深度为1.2米，收起稳向板后的吃水深度仅为0.3米，可适配近岸浅滩、内陆湖泊等多种水域的通航要求。桅杆总高度为7.2米，帆面总面积约12平方米，额定承载人数为2-3人。安装边界上，桅杆与船体的连接座需要嵌入船体内部的龙骨加强结构，连接座的尺寸为0.2米见方，深度0.3米，保证桅杆根部的抗弯强度；稳向板的安装槽位于船体中部中纵线位置，槽宽0.08米，槽深0.9米，稳向板可沿槽体上下滑动，槽体顶部设置限位结构，避免稳向板脱落；舵叶的悬挂支架固定在船艉封板上，支架的安装孔位距船艉基线高度0.4米，两个安装孔横向间距0.3米，舵叶转动角度范围为左右各35度，满足常规操舵的角度需求。整个模型的结构没有复杂的曲面造型，所有部件的加工工艺性都做了简化考量，船体可采用玻璃钢手糊工艺成型，桅杆可采用铝合金管材加工，帆面可采用帆布裁切缝制，整体制造成本较低，适合小型休闲帆船的快速试制。
