二十米级拖网作业渔船结构设计方案

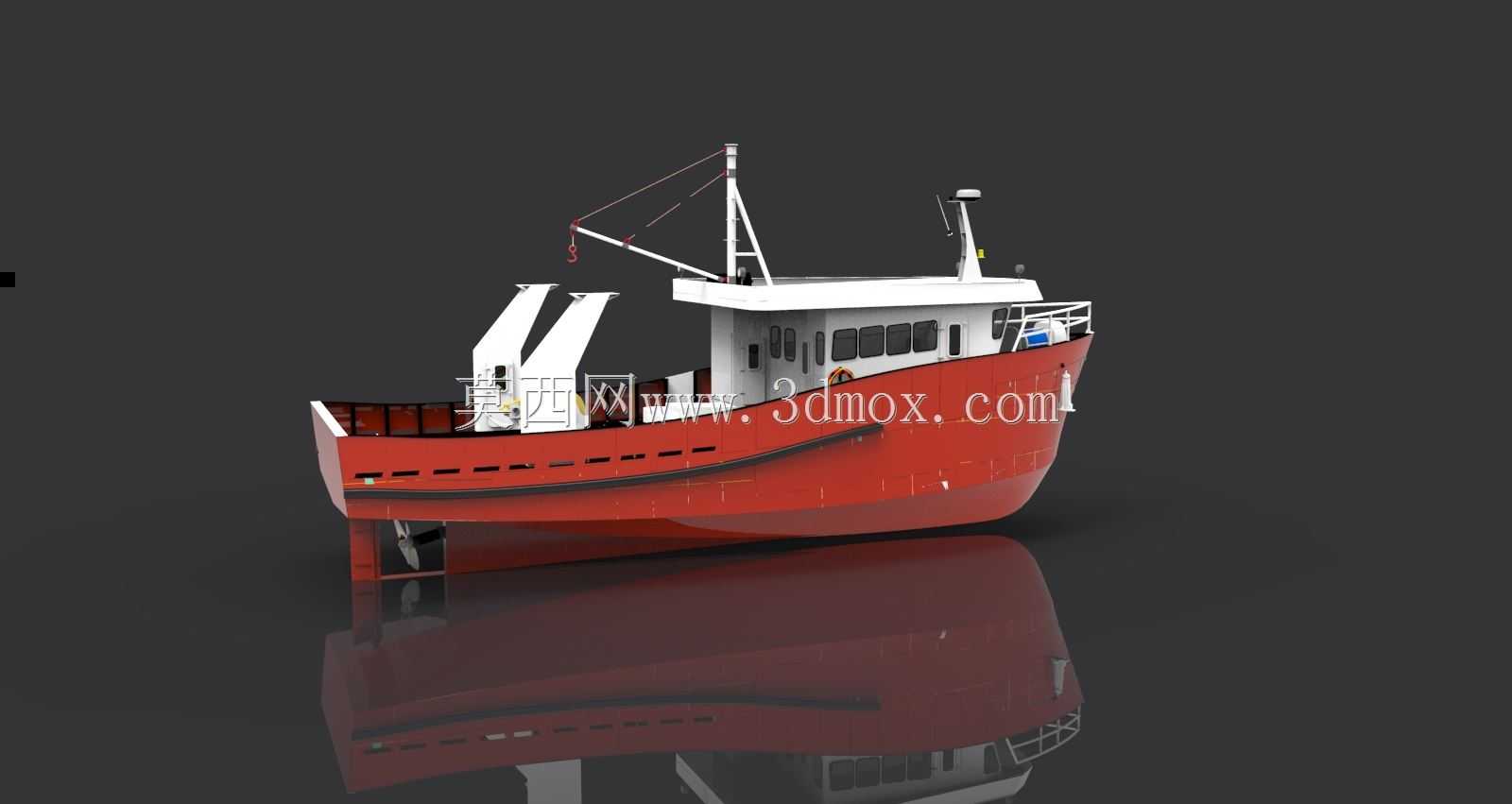

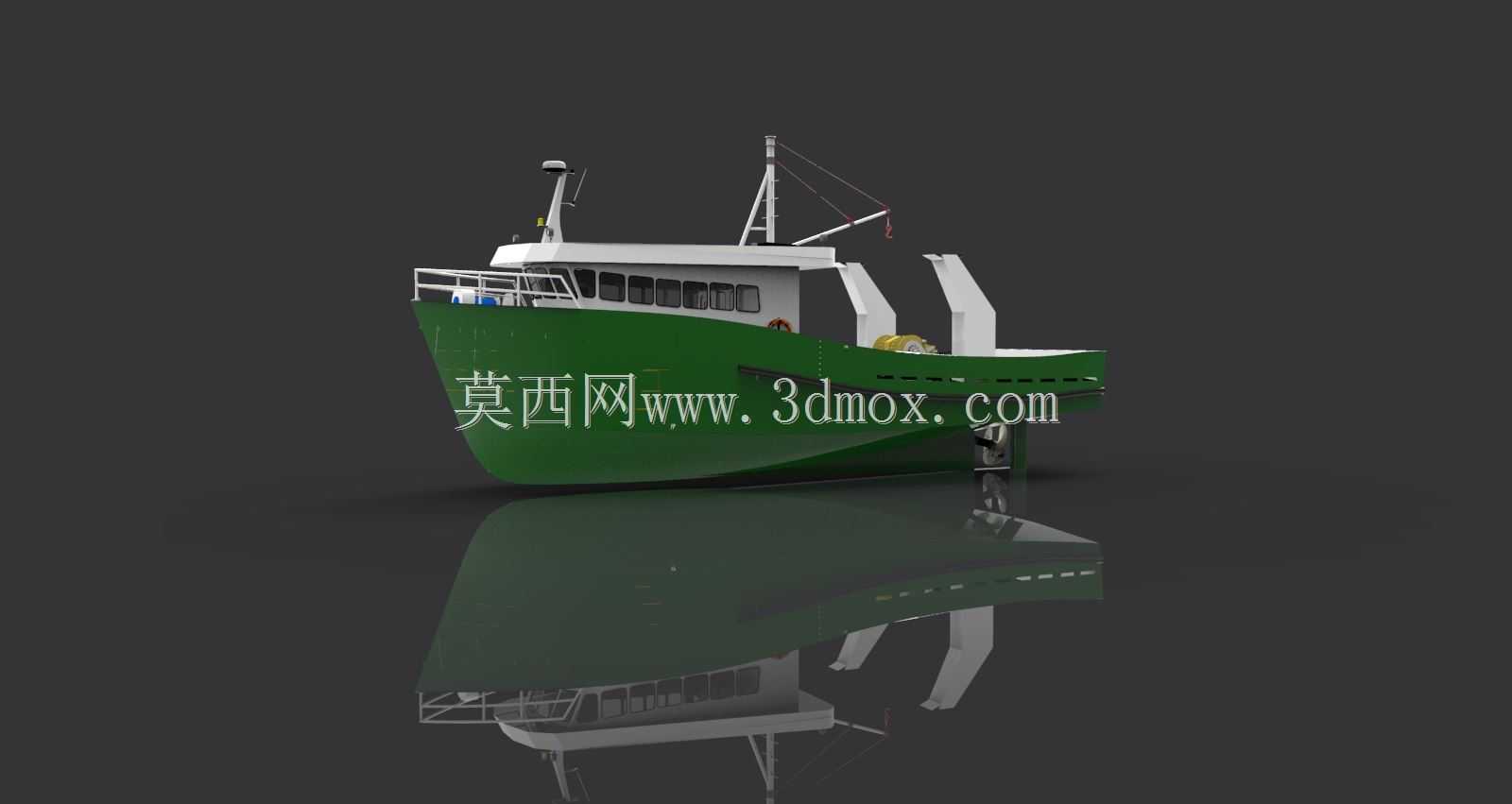

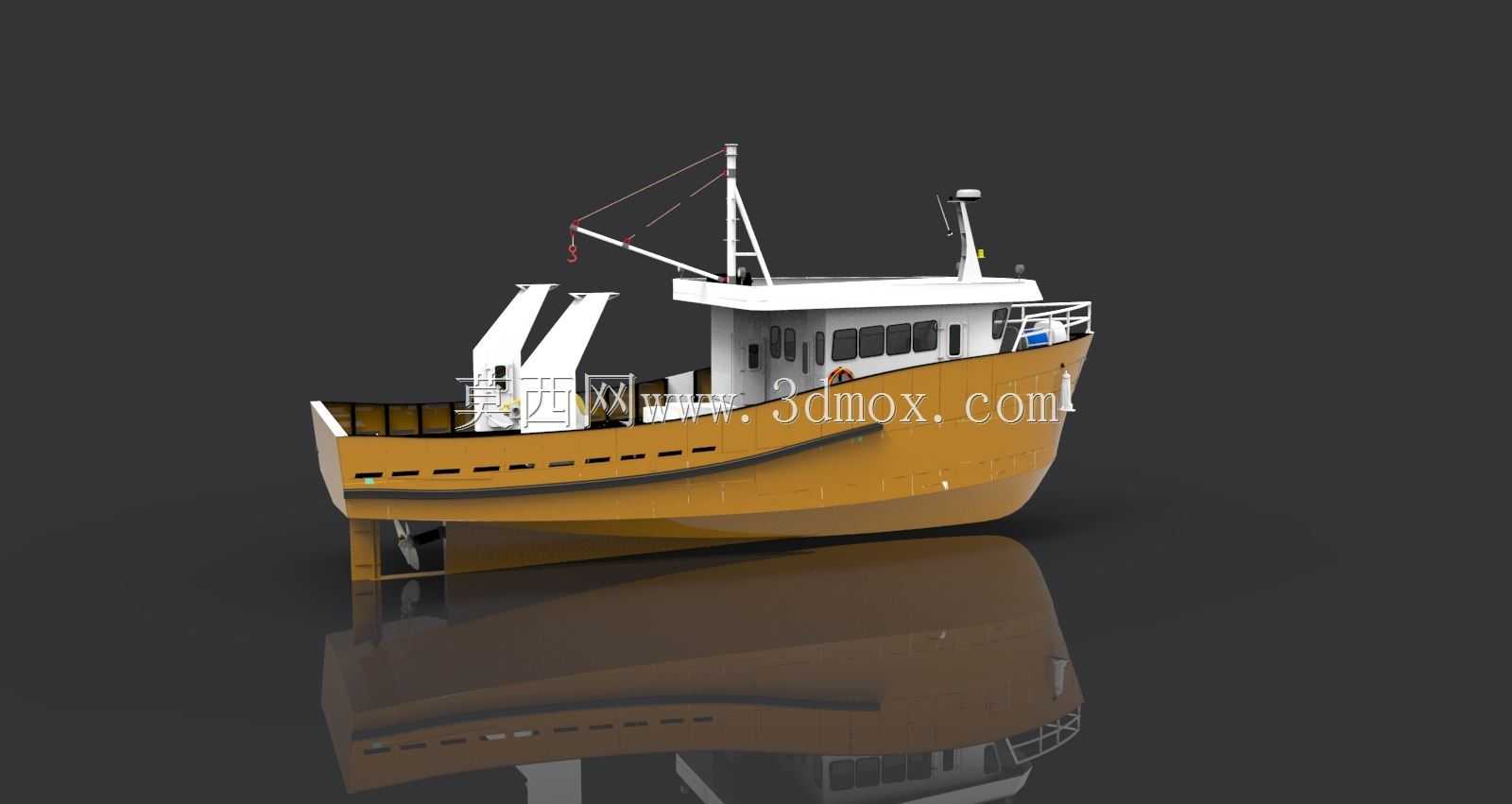

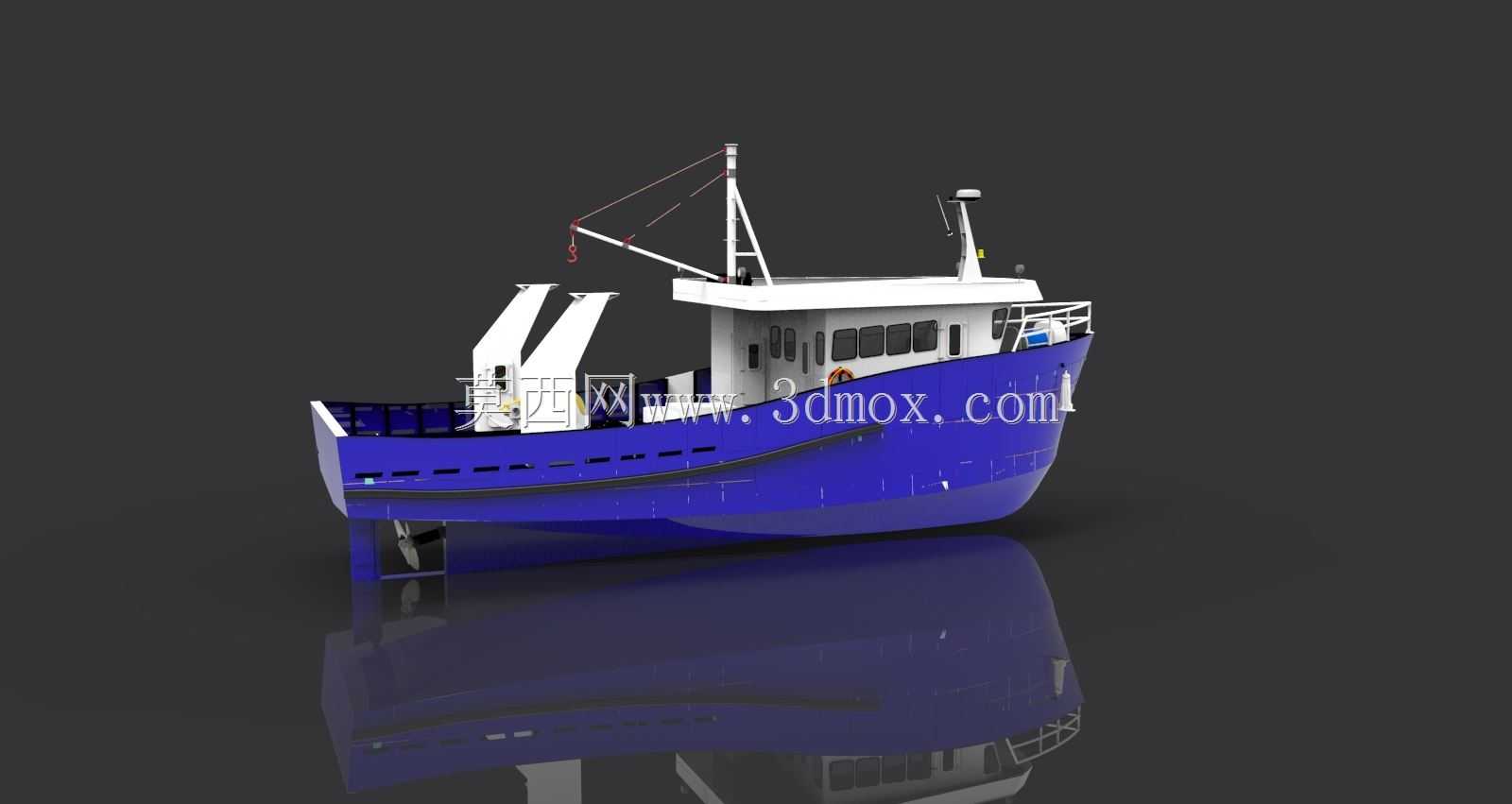

　　这款20m级拖网渔船的三维结构设计，核心围绕近海中小型捕捞作业的实际工况展开，首先要明确的是该尺度渔船的核心作业场景——多活跃于距岸20-60海里的近海渔场，单航次作业周期通常在3-7天，适配3-6人规模的作业班组，主要承担底拖网、中层拖网的捕捞作业任务，兼顾少量流刺网作业的拓展适配性。

　　从设计思路的底层逻辑来看，该船型优先平衡了作业效率、航行稳性与建造成本三者的关系，没有盲目追求大舱容或者高航速，而是针对近海渔场常见的3-5级海况、1.5-2.5m浪高的常规作业环境做结构优化。船体主尺度方面，总长严格控制在20m边界内，型宽约6.2m，型深2.8m，设计吃水1.9m，这个尺寸边界既适配多数沿海中小型渔港的泊位、航道水深限制，也能满足近海作业的稳性要求，避免小尺度渔船横摇周期过短导致作业人员易疲劳、网具拖拽时易偏航的问题。

　　船体结构采用横骨架式设计，肋骨间距取500mm，舷侧、船底外板厚度根据受力区域做差异化分配：船首破冰带区域、船底龙骨区域外板厚度比舷侧常规区域厚3mm，应对靠泊碰撞、拖网时海底杂物剐蹭以及近岸浅水区触底的风险；主甲板以下从船首到船尾依次分隔为锚链舱、船员住舱、机舱、鱼舱、舵机舱，各舱室之间设置水密横舱壁，满足一舱进水不沉的基本稳性要求。鱼舱容积约45立方米，舱内预设隔热层安装位，可直接加装聚氨酯发泡隔热层与冰鲜存储架，适配近海捕捞的冰鲜渔获存储需求，不需要后期做大规模结构改造。

　　甲板作业区域的布局完全围绕拖网作业流程设计：船首设置锚机与系缆桩，满足靠泊、抛锚的基础需求；主甲板中部偏前位置设置上层建筑，包含驾驶室、船员休息室、小型厨房与卫生间，驾驶室视野覆盖全船甲板作业区域与前方航行视野，舷窗采用钢化密封玻璃，适配海上高盐高湿环境；上层建筑后部的主甲板区域为核心作业区，预留了拖网绞机的安装基座，基座与船体主龙骨直接焊接连接，可承受拖网作业时最大8吨的拖拽拉力，避免作业时设备基座变形；船尾设置倾斜式滑道与网具堆放平台，拖网起放时可直接通过滑道完成网具的收放，不需要额外吊装设备，大幅降低作业人员的劳动强度，同时船尾两舷设置导向滑轮支架，可根据作业海流方向调整拖网钢缆的导向角度，提升拖网轨迹的直线度，保障捕捞效率。

　　航行与作业适配的结构细节上，上层建筑顶部设置雷达、AIS、导航灯架的安装位，桅杆集成了航行信号灯、作业探照灯、号笛的安装接口，不需要后期重新开孔焊接；机舱区域预留了主机、发电机组、轴系的安装空间，主机选型适配200-260马力的船用柴油机，轴系中心线与船体基线夹角控制在3度以内，降低轴系传动的功率损耗，同时机舱两侧设置通风口与排烟通道，满足柴油机运行的通风散热需求；舵系采用悬挂式流线型舵，舵面积约0.8平方米，搭配液压舵机，可在拖网作业带网航行时保持稳定的航向，避免网具拖拽导致的偏航问题。

　　从实际使用的适配性来看，该船型的结构设计充分考虑了渔业生产的实际痛点：甲板作业区域的排水口设置在舷侧最低位置，每个排水口配备止回阀，避免航行时海水倒灌甲板；所有甲板设备的安装基座都做了加厚处理，且预留了标准螺栓孔位，设备安装时不需要现场配焊，降低现场施工的工作量；船体舷侧设置连续的护舷材，靠泊时可吸收碰撞能量，保护外板结构；鱼舱舱口采用水密舱盖设计，可避免航行时上浪海水进入鱼舱影响渔获品质。

　　需要明确的是，该设计的结构尺寸边界完全适配国内沿海中小型渔船的建造规范，所有结构件的选型都考虑了船厂的加工能力，多数船体构件可采用常规船用钢板切割焊接完成，不需要特殊的加工工艺，建造成本可控；同时稳性计算按照近海作业渔船的要求完成，满载出港、满载到港、空载到港等多种工况下的稳性衡准数都满足规范要求，可有效应对作业时突发的恶劣海况，保障航行与作业安全。另外，该船型的上层建筑外形做了风阻优化，前端采用倾斜式设计，可降低航行时的风阻，减少燃油消耗，提升航速的经济性，设计满载航速可达10节，拖网作业时的拖带航速可稳定在3-4节，完全适配底拖网作业的航速要求。
