小型船用舷外推进器结构设计

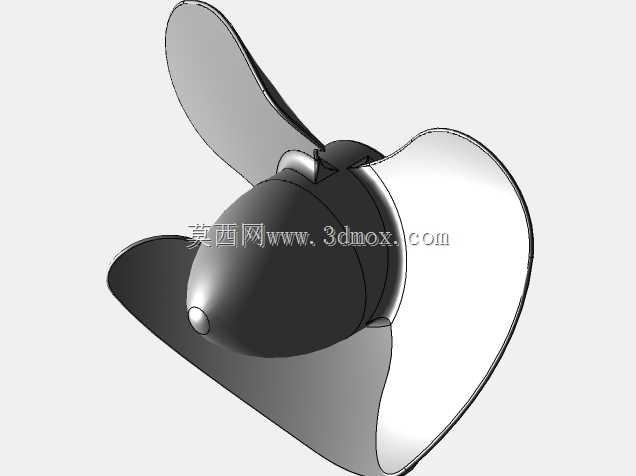

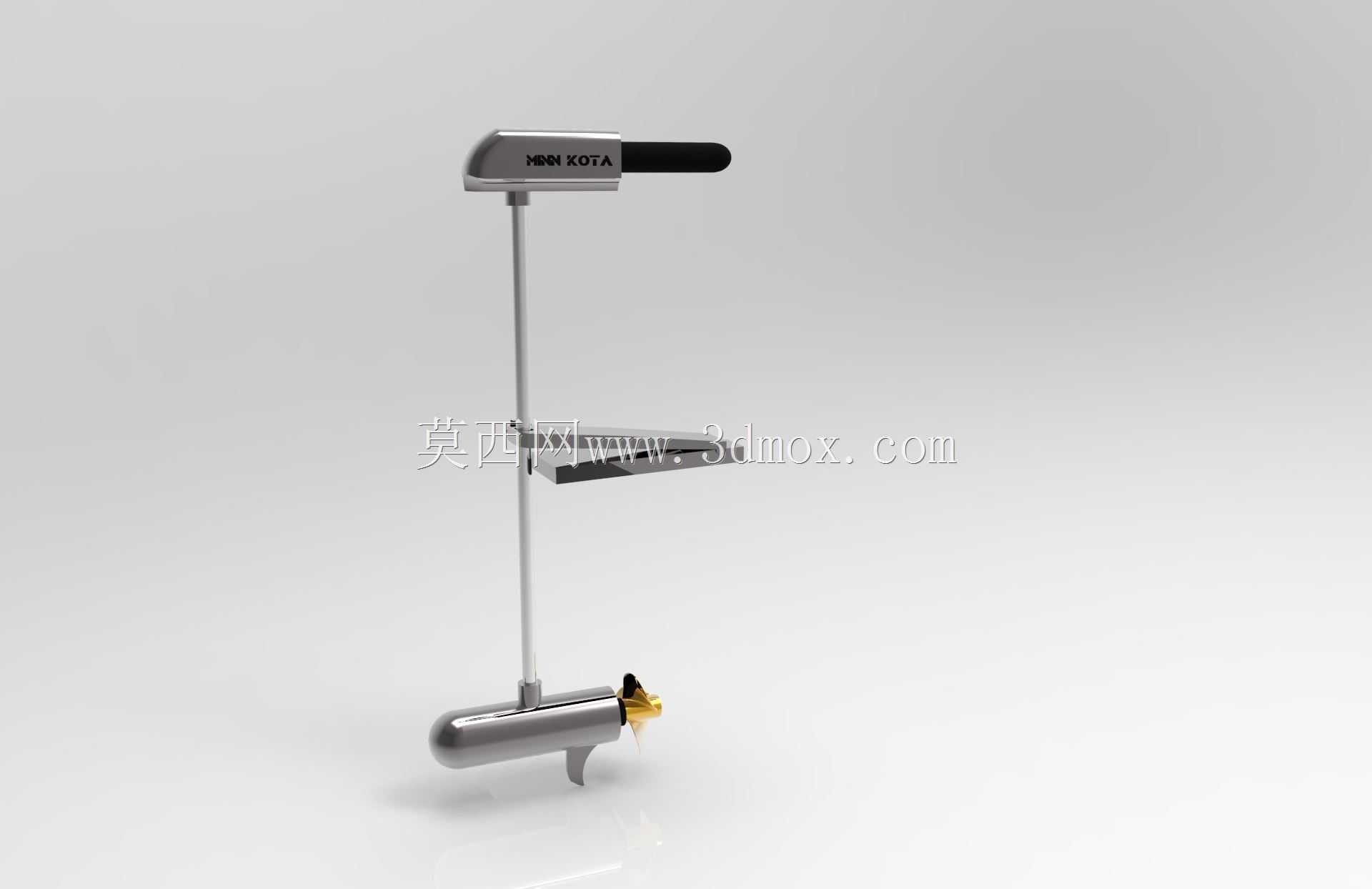

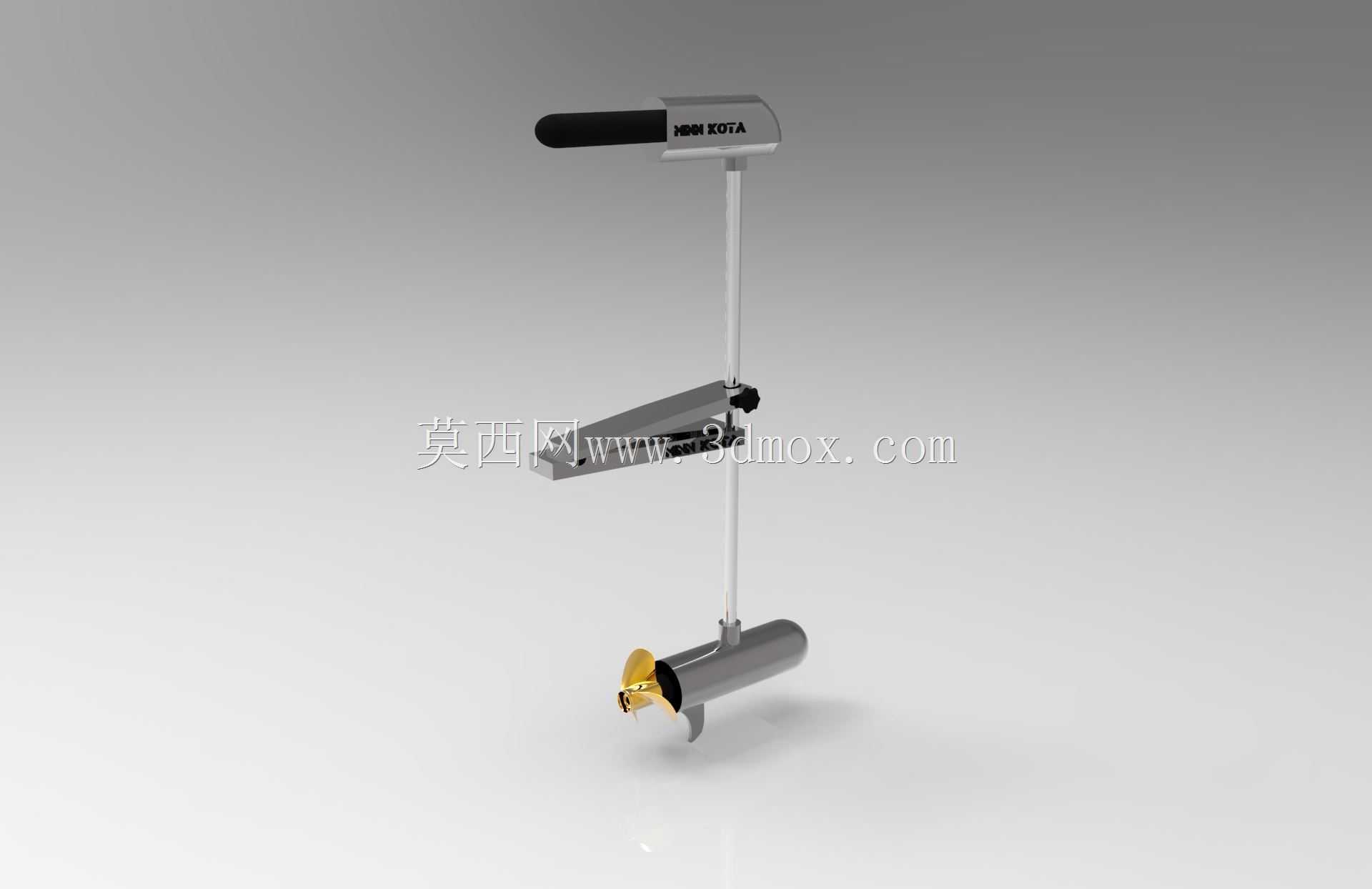

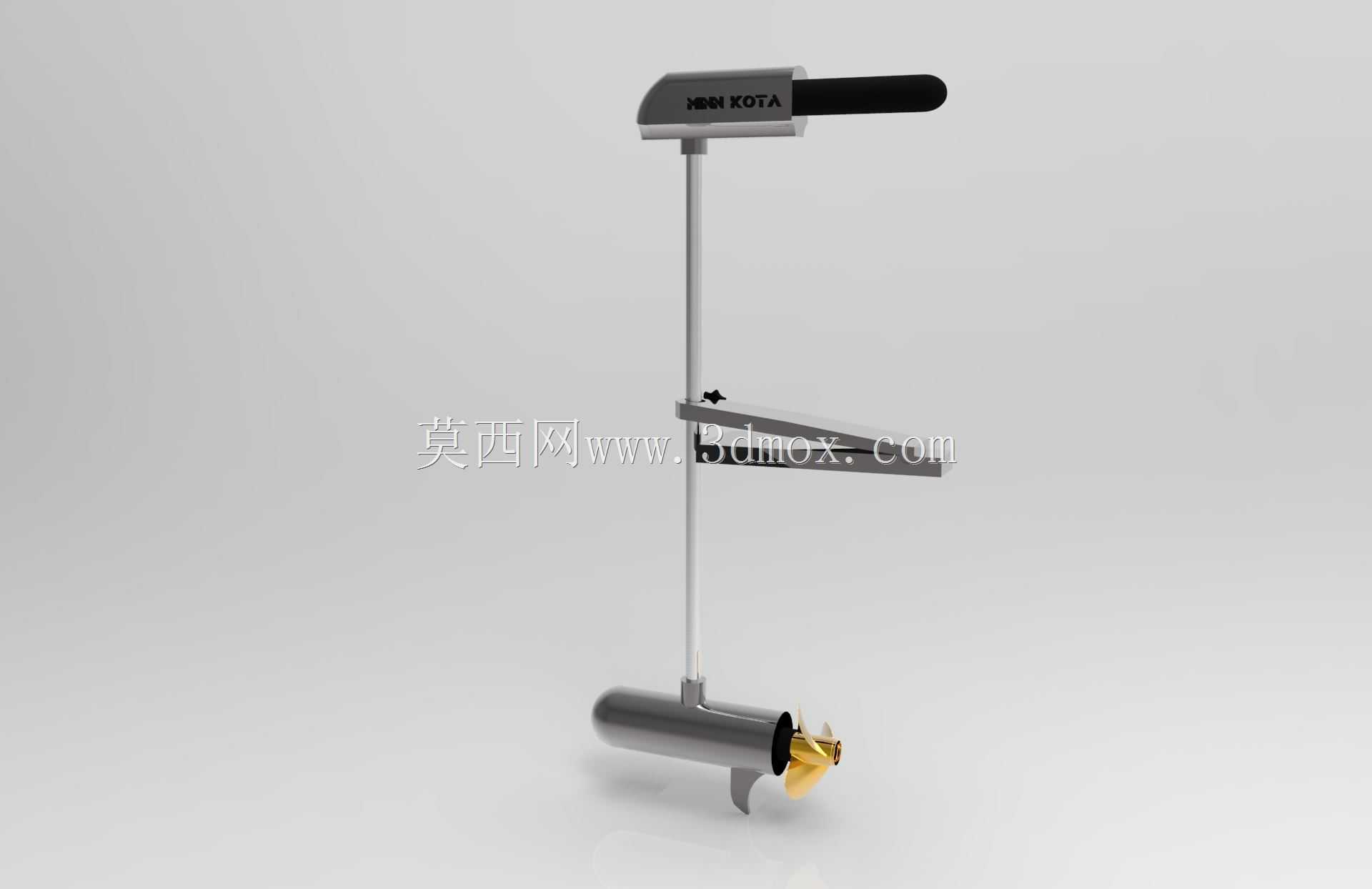

这款小型船用推进装置，主要适配小型垂钓艇、充气橡皮艇、内河作业小艇这类近岸浅水环境使用的小型载具，区别于大马力舷外机，这类小功率推进装置更侧重浅水区通过性与便携安装属性，在水草密集、水深不足一米的内河、湖泊浅滩区域，常规长轴舷外机容易打桨缠草，这类短轴带导流护罩的推进结构就能很好适配，不会轻易被水下杂物磕碰螺旋桨。从结构设计逻辑来看，整个装置分为水上操控端、垂直支撑轴段、水下动力推进段三个核心部分，水上操控端集成了握持手柄与控制模块，手柄做了防滑包覆处理，横向伸出的长度刚好适配单人站在船尾操控的臂展范围，不需要额外加装延长舵杆，操控时手腕转动就能直接调整推进方向，转向阻尼做了适中的调校，不会因为水流冲击出现方向跑偏的问题。垂直支撑轴段采用了中空密封结构，内部走控制线路与传动结构，外壁做了阳极氧化防腐处理，长期接触淡水也不会出现锈蚀剥落的问题，轴段的长度是结合小型船舷的干舷高度设计的，安装时只需要将配套的固定夹卡在船尾板上，不需要在船体上打孔破坏结构，固定夹的夹持范围适配15mm到45mm厚度的船尾板，大部分民用小型小艇都能直接兼容。水下段的动力壳体做了流线型整流处理，前端的导流头能破开前方水流，降低行进阻力，螺旋桨外围加装了防护格栅，既可以避免水下杂物、渔网缠绕桨叶，也能防止人员误触转动的桨叶发生危险，桨叶采用了三叶小直径设计，在低转速下就能输出足够的推力，不会因为转速过高搅起水底淤泥影响水域生态。建模阶段先从水下动力段的壳体轮廓开始搭建，先绘制旋转截面草图生成主体回转结构，再拆分出螺旋桨安装位、密封槽的细节结构，之后绘制垂直支撑轴的时候，要注意轴段与上下两个连接端的同轴度公差，预留好密封件的安装槽位，避免后期装配出现渗水问题，操控端的手柄部分要做曲面曲率连续处理，保证握持区域的曲面没有突兀的棱角，最后再做整体的装配干涉检查，确认所有活动部件的运动行程内没有结构冲突，再给不同材质的部件赋予对应的外观材质，金属部件做金属拉丝质感，手柄包覆件做哑光橡塑质感，渲染阶段调整水下段与水上段的光影层次，还原装置在实际使用场景中的材质表现。
