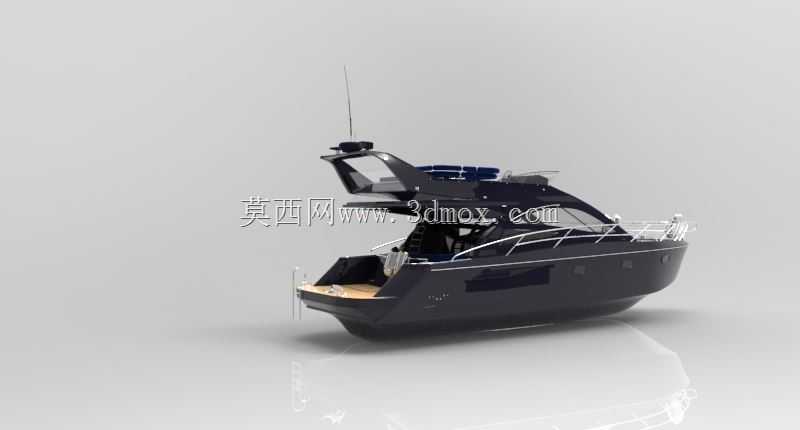

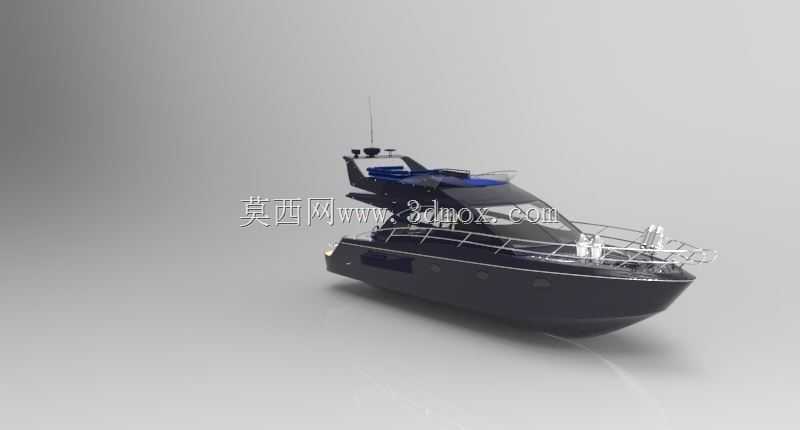

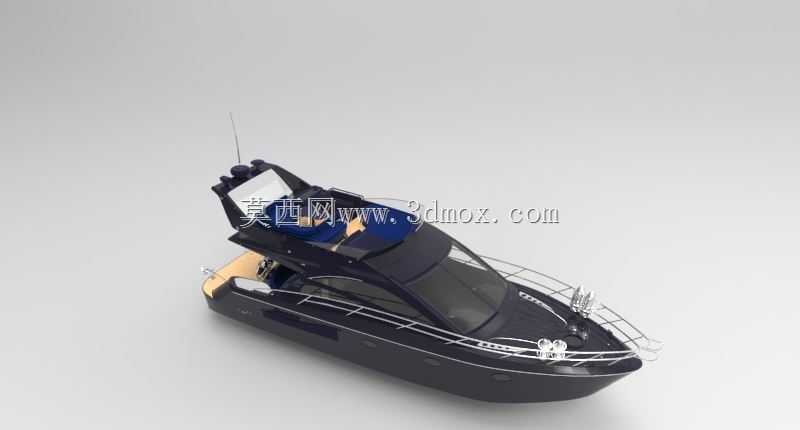

12米豪华休闲游艇外观结构设计

　　这款12米级游艇的三维结构设计，核心面向近岸休闲观光、商务接待、家庭出海短途巡航的应用场景，适配内湖、近海遮蔽航区的使用需求，整体设计围绕水上出行的舒适性、航行稳定性、空间利用率三个核心维度展开。从船体线型设计来看，采用深V型破浪船首结构，配合适度外飘的舷墙设计，能够在3级海况下有效降低船首上浪概率，减少航行过程中的砰击载荷，提升乘员的乘坐舒适度，船体中部采用宽体设计，最大型宽控制在3.8米，既保证了舱内空间的充裕度，也兼顾了停泊时对码头泊位尺寸的适配性，常规民用游艇泊位即可完成停靠，无需特殊定制泊位设施。上层建筑的布局采用分层设计，主甲板层设置开放式艉部休闲区、半封闭驾驶区以及前部会客区域，艉部休闲区预留了户外家具安装位，

　　可根据使用需求布置休闲座椅、小型茶台，满足出海过程中的户外休憩需求；驾驶区采用环绕式视野设计，前挡风玻璃采用大倾角一体化成型结构，两侧设置可开启侧窗，既保证驾驶过程中的全向视野，也能在低速航行时实现舱内自然通风。飞桥区域设置在驾驶区上方，配备第二驾驶位与露天休闲坐区，可在晴好天气提供高处观览的视野，同时飞桥顶部集成了导航雷达、天线、航行灯等通导设备的安装基座，所有设备的安装位置都经过重心校核，避免上层设备过重导致船舶稳性下降。船体下部的舱室空间，沿船长方向依次布置艏部锚链舱、中部客卧舱、机舱区域以及艉部压载舱，锚链舱的容积匹配对应规格的锚链与锚具收纳需求，舱壁做了密封处理，防止锚链带水渗入其他舱室；客卧舱的净高控制在1.9米，

　　可满足成年人直立行走的需求，内部预留了卫浴单元、卧铺、储物柜体的安装空间，适配短途出海过夜的使用需求；机舱区域位于船体中部靠后位置，采用双层隔振基座设计，可适配主流的船用柴油动力机组，机舱周边设置了检修通道，预留了发动机、传动系统、油路系统的安装与维护操作空间，日常检修无需拆解大面积船体结构即可完成常规维保操作。船体的舾装设计方面，船首设置不锈钢材质的安全护栏，护栏高度符合船舶安全规范，间距控制在防止儿童跌落的安全范围内，船舷两侧设置系缆桩与防撞护舷安装位，可快速完成靠泊时的缆绳固定与靠泊缓冲；船身侧面设置嵌入式登船口，配合可折叠登船梯，可在码头或者锚地完成人员上下接驳。从设计的边界条件来看，这款游艇的满载吃水深度控制在0.9米，

　　能够适应多数近岸浅水区的通航需求，不会因为吃水过深限制通航区域；整体结构的重心高度经过反复校核，满足船舶稳性规范要求，在乘员集中在一侧船舷的极端工况下，依然能够保证足够的稳性余量，避免侧翻风险。外观曲面设计采用连续顺滑的NURBS曲面构建，船身侧面的折线从船首一直延伸到船艉，既提升了外观的整体流畅感，也能够在航行过程中引导水流沿船身顺畅流过，降低航行阻力，减少燃油消耗。上层建筑的曲面过渡处都做了圆角处理，避免应力集中，同时也能降低高速航行时的风阻，减少风噪对舱内的影响。在细节设计上，所有外露的金属构件都采用316不锈钢材质，适配海洋高盐雾的使用环境，降低长期使用过程中的腐蚀速率；船体的外板厚度根据不同区域的受力情况做了差异化设计，船首区域受波浪砰击载荷较大，适当增加板厚，船身中部区域主要承受静水弯矩，采用常规板厚，在保证结构强度的前提下尽可能控制船体自重，提升载重能力。
