船用嵌入式双锁扣塑料密封舱口结构

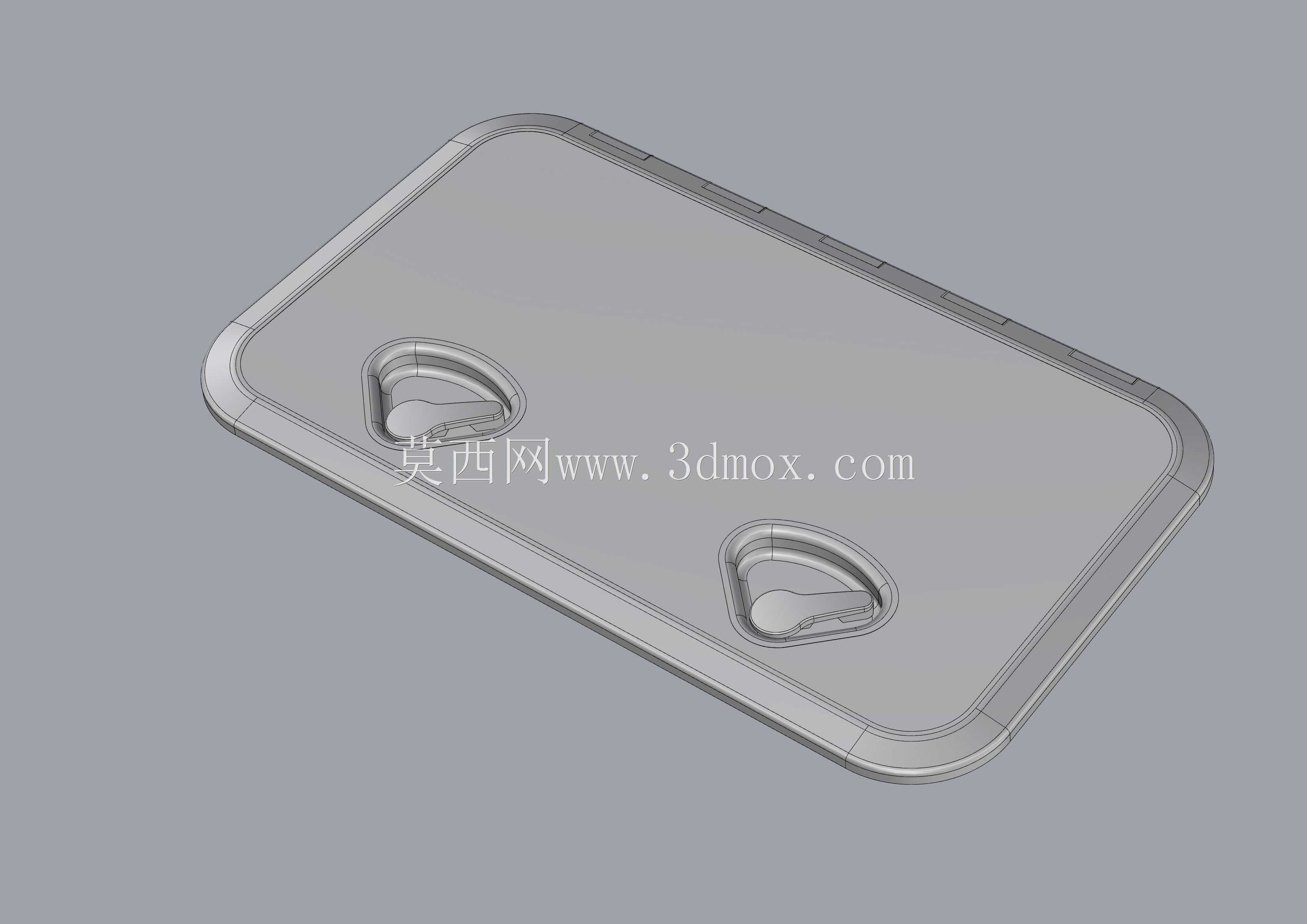

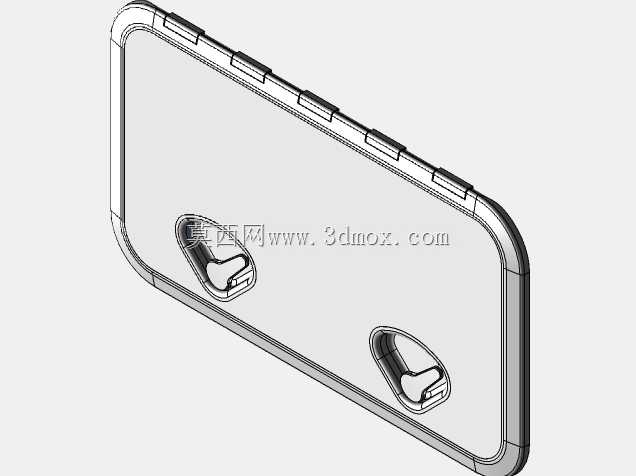

　　在中小型船舶、房车、户外设备舱的舱体开口设计中，舱口部件的密封可靠性、操作便捷性与结构耐用性，直接决定了舱内储物、设备安置的使用体验，这款塑料舱口的三维结构设计，正是围绕这类应用场景的实际需求展开。从实际使用场景来看，这类舱口多应用于小型游艇的储物舱、房车的外置储物舱、户外工程设备的检修舱口，也可适配特种车辆的工具舱开口，这类场景对舱口的核心要求集中在三点：一是闭合后具备可靠的防水防尘能力，避免舱内物品受雨水、扬尘侵入；二是开合操作无需额外工具，徒手即可完成锁止与解锁；三是整体结构轻量化，不会给舱体安装基面带来额外的承重负担，同时塑料材质本身具备耐盐雾、抗腐蚀的特性，适配户外、水上的复杂使用环境。

　　从结构设计思路来看，这款舱口采用整体嵌入式安装逻辑，外框设置有贴合安装基面的翻边结构，安装时可在翻边与基面之间加装密封胶条，通过周圈压紧实现基面与舱口框架之间的静密封，避免水分从安装缝隙渗入。舱盖主体采用圆角矩形的整体成型结构，周圈设置有与框架配合的止口结构，闭合时止口嵌入框架内槽，配合内槽预装的密封圈，实现舱盖与框架之间的动密封，双重密封结构可满足日常户外使用的防泼水、防尘需求，应对短时强降雨、路面扬尘等工况都能保证舱内干燥清洁。

　　舱盖表面设置的两个对称式旋转锁扣是整个结构的操作核心，锁扣采用偏心压紧结构设计，解锁状态下锁扣手柄抬升，舱盖可自由开启；锁止时将手柄下压，偏心结构会带动锁舌勾住框架内侧的锁止位，同时将舱盖向框架方向均匀压紧，保证周圈密封圈的压缩量一致，避免局部密封失效。两个锁扣对称布置的设计，相比单锁扣结构可以让舱盖周圈的压紧力分布更均匀，不会出现单侧压紧、另一侧翘起漏缝的问题，同时操作时无需刻意对准锁位，两个锁扣依次下压即可完成锁止，操作逻辑简单，即使是首次使用的人员也能快速掌握操作方法。

　　尺寸参数上，这款舱口的有效开口尺寸为353x506毫米，属于中型储物舱口的常用规格，这个尺寸既可以满足常规储物箱、检修工具的取放需求，也不会因为开口过大影响舱体本身的结构强度。安装时需要在舱体壁面开出对应尺寸的安装孔，框架翻边的宽度预留了足够的打胶与紧固件安装空间，安装基面的平面度误差控制在1毫米以内即可保证密封效果，不需要额外做复杂的基面找平处理。舱盖闭合后整体外表面与安装基面基本齐平，没有突出的结构件，不会在使用过程中勾挂过往的人员、线缆或者其他物品，外观整体性更强，也能降低外力磕碰导致舱盖损坏的概率。

　　从材质选型的角度，这类舱口一般采用改性聚丙烯或者ABS工程塑料一体注塑成型，材质本身具备足够的结构强度，日常踩踏、轻微磕碰都不会出现开裂变形的问题，同时塑料材质的自重远低于同尺寸的金属舱口，安装在薄壁舱体上也不会出现基面变形的问题。锁扣结构与舱盖采用同材质一体成型或者铰接装配，铰接位置预留了足够的磨损余量，长期反复开合也不会出现松旷、锁止失效的问题，相比金属锁扣还不会出现锈蚀卡滞的问题，后期维护成本极低。

　　在实际选型适配时，需要注意舱盖的开启方向与安装位置的空间匹配，这款舱口的铰链结构布置在长边一侧，开启时舱盖向长边方向翻转，安装时需要预留足够的开启空间，避免舱盖开启后被周边结构挡住。如果应用在有更高密封要求的场景，比如长期接触水的船体水线以上舱室，还可以在框架止口位置额外加装一层发泡密封胶条，进一步提升密封等级，整体结构的拓展适配性较强，可以根据不同的使用场景调整密封件的配置，不需要改动主体结构。

　　很多设计人员在做这类舱口结构时，容易忽略锁扣的压紧行程设计，要么压紧量不足导致密封不严，要么压紧量过大导致锁扣操作费力，这款结构的锁扣偏心行程经过反复校核，锁止过程的最后15度手柄行程才会开始压紧密封圈，既保证了密封圈有足够的压缩量实现密封，又不会让操作力过大，徒手操作的力度控制在普通人可轻松完成的范围内，同时锁止后手柄与舱盖表面齐平，没有突出的棱角，使用安全性更高。
