船用木质抓举拦截滑轮结构设计

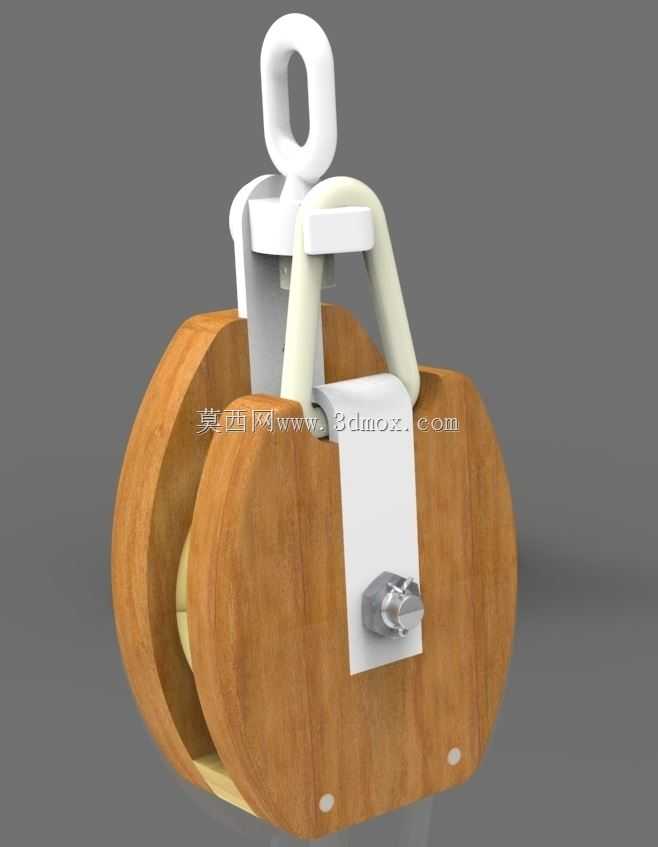

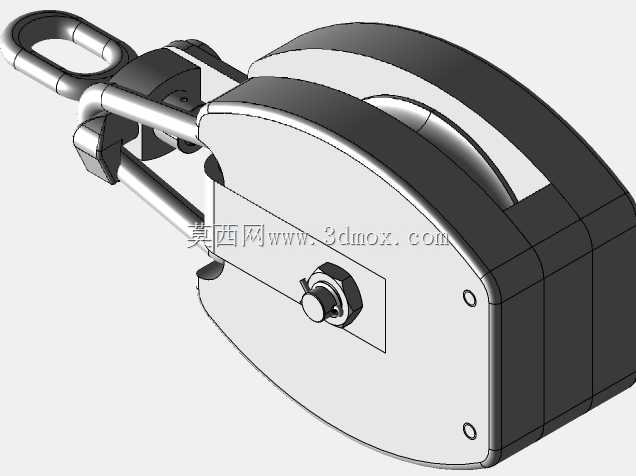

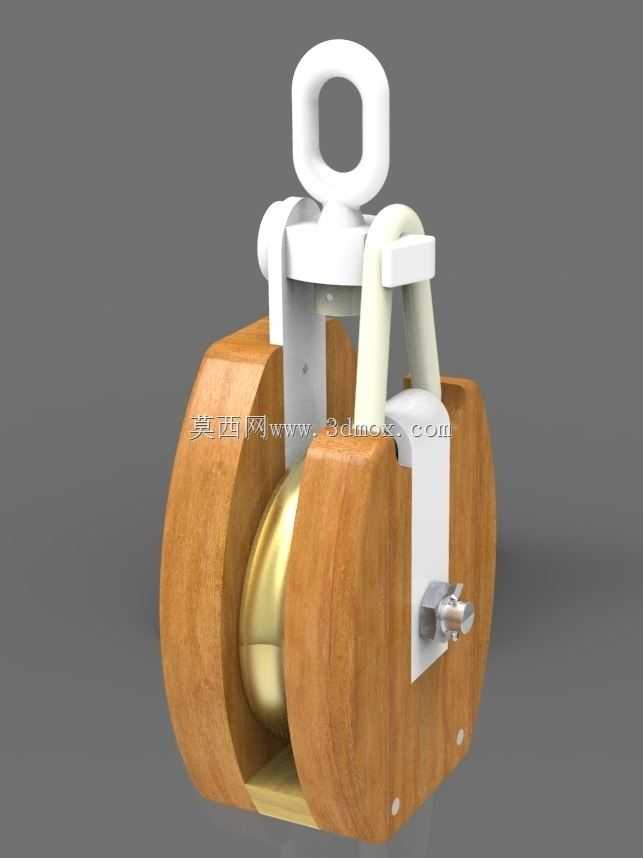

　　这款滑轮结构主要面向船舶系泊、码头临时起重、小型水上作业拦截场景设计，区别于常规全金属起重滑轮，其轮体采用硬质实木加工，在水上高湿高盐雾环境下，木质轮体不会像金属构件那样快速出现锈蚀卡滞，同时木质材料与纤维缆绳的摩擦系数更适配，能大幅减少缆绳在滑轮槽内的滑动磨损，延长缆绳使用寿命。从结构布局来看，整体采用对称式夹板结构，两片木质轮板通过中部的金属销轴贯穿连接，销轴端部采用六角螺母加防松垫片的锁紧形式，既保证轮体转动的同轴度，也能在长期受载后方便拆解维护，更换磨损的轮衬或者销轴。顶部的吊环采用U型挂接结构，白色的高强度挂架直接卡入吊环的连接槽内，挂架与吊环之间预留了足够的转动间隙，允许吊点在作业过程中出现±15度的偏摆，

　　避免缆绳斜拉时对滑轮结构产生额外的弯矩载荷。轮槽的弧度经过匹配设计，适配直径12-18mm的纤维缆绳，槽深达到缆绳直径的1.2倍，能防止缆绳在受拉时从轮槽内脱出，尤其是在拦截作业中，缆绳受突发冲击力时，足够的槽深可以保证缆绳始终贴合轮面转动，不会出现脱槽失效的问题。设计过程中优先考虑了水上作业的维护便捷性，木质轮板的加工不需要复杂的金属切削设备，在作业现场如果出现轮面磨损，只需要简单打磨或者更换同尺寸的硬木板即可快速修复，不需要等待金属配件的定制加工。安装边界上，整体结构的最大外轮廓宽度为180mm，吊环顶端到轮体底部的总高度为220mm，销轴的直径为16mm，配套的挂架开口宽度为40mm，可以直接挂接在常规船用卸扣、

　　码头系留桩的挂耳上，不需要额外制作过渡连接件。在实际使用场景中，这类滑轮既可以作为小型起重作业的导向滑轮，承担500kg以内的垂直起吊载荷，也可以多组配合组成缆绳拦截系统，在水上临时管控、小型船舶停靠限位时，通过滑轮的转动释放缆绳的张紧冲击力，避免缆绳被刚性拉断。结构上没有采用复杂的密封轴承，而是在销轴与木质轮体的接触位置加装了自润滑尼龙衬套，既可以减少转动阻力，也能避免海水进入转动间隙造成的卡滞，衬套的磨损量达到1mm时可以直接抽出更换，维护成本远低于常规带密封轴承的金属滑轮。轮板的边角全部做了R5的圆角处理，避免作业过程中尖锐的边角划伤缆绳或者操作人员，挂架的折弯处采用圆弧过渡，减少应力集中，

　　在承受突发冲击载荷时不会出现折弯断裂的问题。从受力路径来看，缆绳的载荷通过轮槽传递到两片木质轮板，再通过中部的销轴传递到上部的U型挂架，最终由顶部的吊环传递到挂点，整个受力路径没有多余的传力构件，载荷传递直接，结构冗余量控制合理，既不会因为结构过于笨重增加作业携带的负担，也不会因为强度不足出现受载失效。在缆绳进出轮槽的位置，轮板的边缘做了向外的倾斜倒角，即使缆绳存在小角度的偏斜，也能顺着倒角滑入轮槽内，不需要操作人员手动扶正，在风浪较大的水上作业场景下，这个细节设计能大幅降低操作的难度，减少人员探身调整缆绳的安全风险。
