Osculati船用悬垂式铰接合页结构

　　这款铰接件主要面向船舶舱室翻盖、小型设备检修门的铰接场景设计，区别于普通平面合页，其悬垂结构的核心作用是在门板开启时，让活动页片沿固定销轴自然垂落偏移，避免门板与安装基面的棱边发生磕碰干涉，尤其适配游艇、小型作业船的甲板储物舱盖——这类舱盖通常向上翻开，常规合页会让门板开启后与甲板立面剐蹭，而这款铰链的偏移量刚好能让门板翻开后贴合舱口外侧，不会占用舱内上方操作空间，也不会在风浪颠簸下出现门板回弹磕碰的问题。

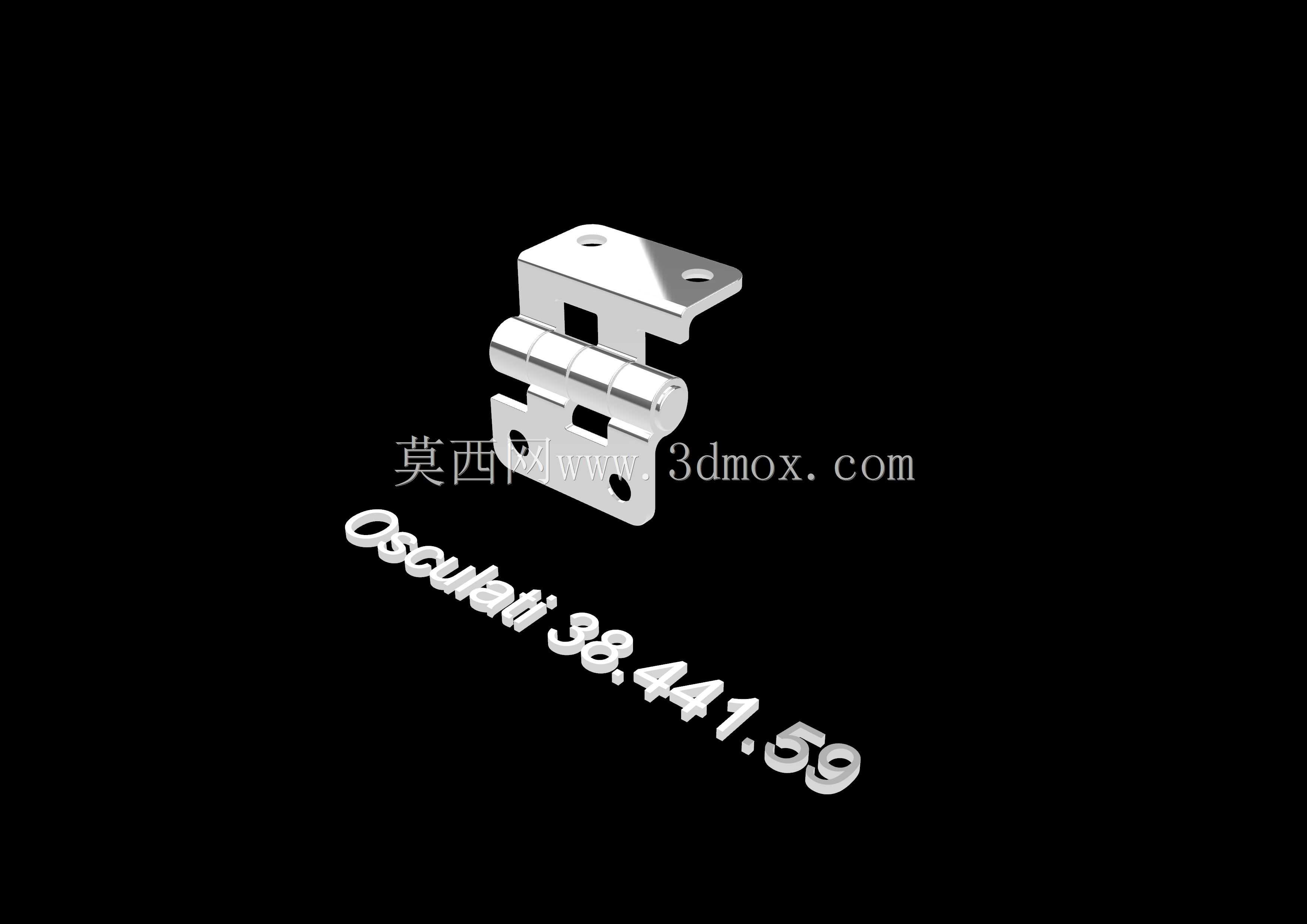

　　从结构设计逻辑来看，这款铰链采用双页片分体式结构，固定页片带两个沉头安装孔，用于通过螺栓紧固在舱口的固定基座上，孔位做了沉头处理，安装后螺栓头完全没入页片平面，不会突出刮蹭过往人员或者缆绳等船上物件；活动页片同样带两个对应规格的沉头孔，用于和门板或者舱盖连接，两个页片之间通过整根销轴贯穿铰接，销轴两端做了铆压封边，不会在船舶长期振动的工况下出现销轴窜出脱落的问题。页片之间的铰接间隙控制在0.15mm左右，既保证转动时无卡滞，也不会因为间隙过大导致门板安装后出现旷量晃动，适配船舶上经常遇到的潮湿、盐雾环境，页片整体做了镜面抛光处理，一方面降低盐雾附着的腐蚀概率，另一方面也符合船用五金的外观要求，不会在舱室区域留下粗糙的加工痕迹。

　　在安装边界上，固定页片的安装面为平面，要求安装基座的平面度误差不超过0.2mm，否则紧固后页片会出现翘曲，导致转动阻力增大甚至卡滞；活动页片的转动轨迹需要在设计阶段提前做运动仿真校核，当门板开启角度达到95度时，活动页片的垂向偏移量为8mm，这个偏移量刚好避开常规10mm厚度的舱口封边，不需要额外在舱口处做倒角避让，能减少现场安装的加工工作量。销轴的中心距固定页片安装面的高度为12mm，这个尺寸是经过多轮场景验证的：如果高度过低，开启时页片会和基座棱边干涉；如果高度过高，会导致铰链整体突出安装面过多，容易被踩踏变形，也会影响舱盖关闭后的密封胶条压缩量——这款铰链安装后，舱盖关闭时页片完全处于密封胶条的外侧，不会压到胶条影响密封性能，适配厚度在8-12mm之间的舱盖门板，不需要额外加调整垫片。

　　实际选型使用时，需要注意单副铰链的承重上限，这款单页片的厚度为3mm，采用316不锈钢基材的话单只可以承受15kg的静载荷，常规尺寸的储物舱盖对称安装两只即可满足使用要求，如果是更大尺寸的舱门，需要按照每10kg载荷增加一只铰链的比例配置，安装时要保证所有铰链的销轴处于同一条直线上，同轴度误差控制在0.3mm以内，否则会出现转动别劲的问题，长期使用会加速销轴和页片孔的磨损。和普通民用合页不同，这款悬垂铰链的转动阻尼没有额外添加阻尼脂，依靠页片和销轴之间的加工精度实现顺滑转动，避免在低温环境下阻尼脂凝固导致开启卡滞，同时也减少了盐雾环境下阻尼脂变质沾附灰尘的问题，日常维护只需要定期用清水冲洗掉页片缝隙里的盐结晶即可，不需要额外加注润滑油。

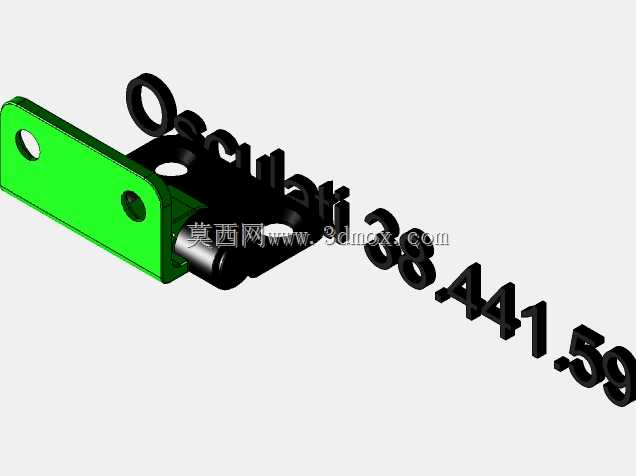

　　在三维建模过程中，需要重点还原页片的折弯角度和铰接处的配合公差，固定页片的折弯处做了R2的圆角过渡，避免应力集中，在船舶长期振动工况下不会从折弯处出现断裂；活动页片的铰接筒是和页片本体一体加工成型的，不是焊接结构，避免焊接处的腐蚀风险，建模时要注意铰接筒的内孔和销轴的配合公差选H8/f7间隙配合，既保证转动灵活，也不会出现径向窜动。另外模型上标注的编号是该款船用五金的标准件号，对应船舶配件体系里的通用规格，设计选型时可以直接匹配对应编号的成品件，不需要单独开模定制，能大幅缩短船舶舾装件的采购周期。
