高精度重载行星减速传动结构三维设计

　　在重载工业传动场景中，这类行星结构的减速装置常被用于需要大扭矩输出、小空间安装的工况，比如工程机械的回转驱动、自动化生产线的重载输送辊道驱动、工业机器人关节的大负载传动单元，以及风电变桨系统的动力传递环节，其核心作用是匹配原动机的高转速低扭矩输出特性，将动力转换为作业端需要的低转速大扭矩输出，同时保证传动过程的同轴度与刚性，避免传动间隙带来的定位误差或动力损耗。

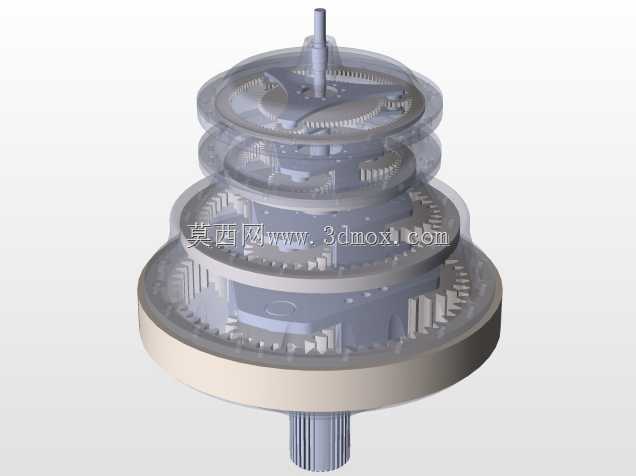

　　从结构设计逻辑来看，该传动结构采用多级行星轮系串联的布局，输入端为带花键的输入轴，可直接与伺服电机、液压马达等原动机的输出轴通过花键副连接，保证扭矩传递的可靠性，避免平键连接在正反转切换时出现的间隙冲击。输入端的端盖采用止口定位结构，与壳体配合时通过止口保证输入轴与整个减速机构的同轴度，端盖周向布置的内六角螺栓采用等间距排布，保证端盖压紧力均匀，避免因压紧力不均导致的输入轴轴承偏载，延长轴承使用寿命。

　　多级行星轮系的每一级都采用内齿圈与行星架、太阳轮的配合结构，内齿圈与外层壳体采用过盈配合加定位销的固定方式，避免大扭矩传递时内齿圈与壳体出现相对转动；行星轮通过滚针轴承安装在行星架的销轴上，每一级行星架的输出端作为下一级的太阳轮输入，这种结构可以在较小的径向尺寸下实现大传动比，相比平行轴减速器，同扭矩下的径向安装尺寸可缩小40%以上，适合安装空间受限的设备场景。周向布置的螺栓不仅用于连接各级壳体，同时也承担了壳体间的定位与扭矩传递作用，螺栓排布避开了内部行星轮的运动轨迹，在设计时通过运动仿真校核了螺栓与运动部件的安全间隙，保证运转过程中无干涉风险。

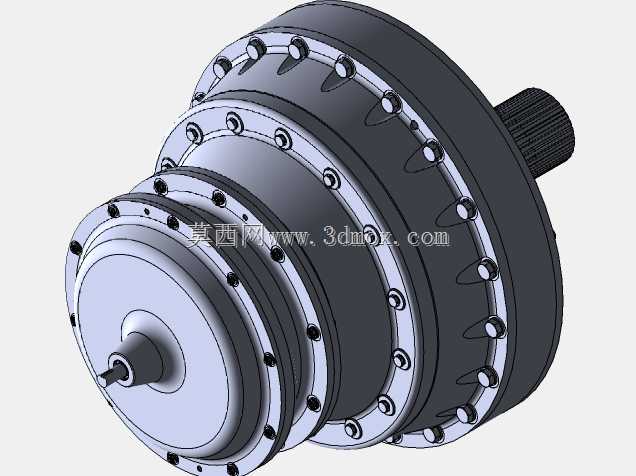

　　输出端采用带外花键的轴结构，可与作业端的传动法兰、联轴器直接配合，输出端的轴承采用成对安装的圆锥滚子轴承，可同时承受径向载荷与双向轴向载荷，适合存在轴向冲击的重载工况，比如工程机械行走机构的驱动、矿山设备的破碎辊驱动等场景。壳体的外形采用阶梯式圆柱结构，最大外径处为安装定位基准面，安装时可通过该圆柱面与设备安装座的内孔配合实现径向定位，端面上预留的螺栓孔可穿过安装螺栓将整个减速机构固定在设备机架上，安装边界的设计充分考虑了不同工况的安装兼容性，输入端与输出端的轴伸长度、花键参数均符合通用传动件的匹配标准，可直接替换同规格的进口减速单元，降低设备的维护替换成本。

　　在设计过程中，对每一级齿轮的参数都进行了强度校核，齿面采用渗碳淬火处理的工艺预设，保证齿面硬度达到重载传动的耐磨要求，齿轮的修形参数也在建模时做了预留，可根据实际工况的载荷谱调整齿向与齿形修形量，降低齿轮啮合时的偏载与噪音。内部的润滑油路采用壳体铸造成型的油道设计，无需额外外接管路即可实现各级齿轮与轴承的润滑，注油口与放油口的位置设置在壳体的侧面与底部，方便日常维护时的换油操作，同时在壳体的最高处预留了透气塞安装位，避免长时间运转时内部油温升高导致压力过大，损坏密封件。整个结构的密封采用输入端与输出端的双唇口骨架油封，配合轴表面的磨削加工精度，可有效防止润滑油泄漏，同时阻挡外部的粉尘、水汽进入壳体内部，适合在粉尘较大的矿山、工地等恶劣工况下使用。
