集成驱动电机的直角齿轮减速传动装置

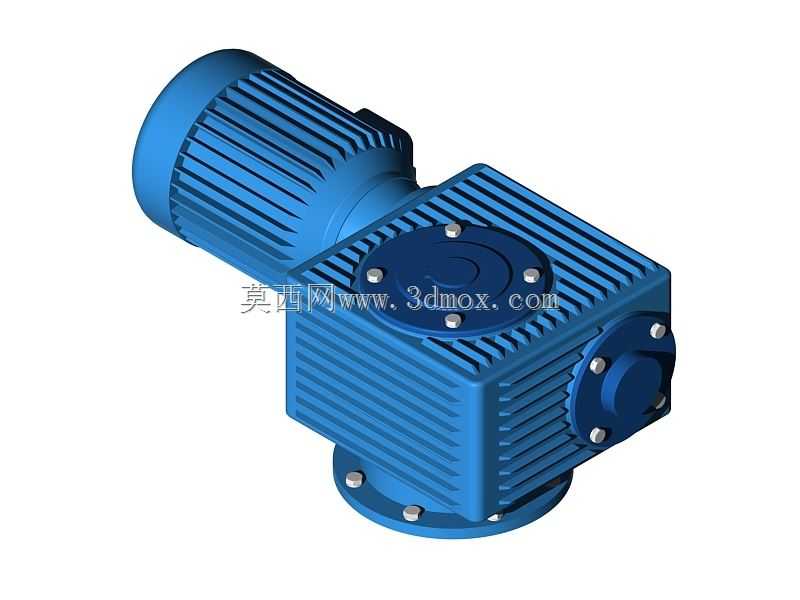

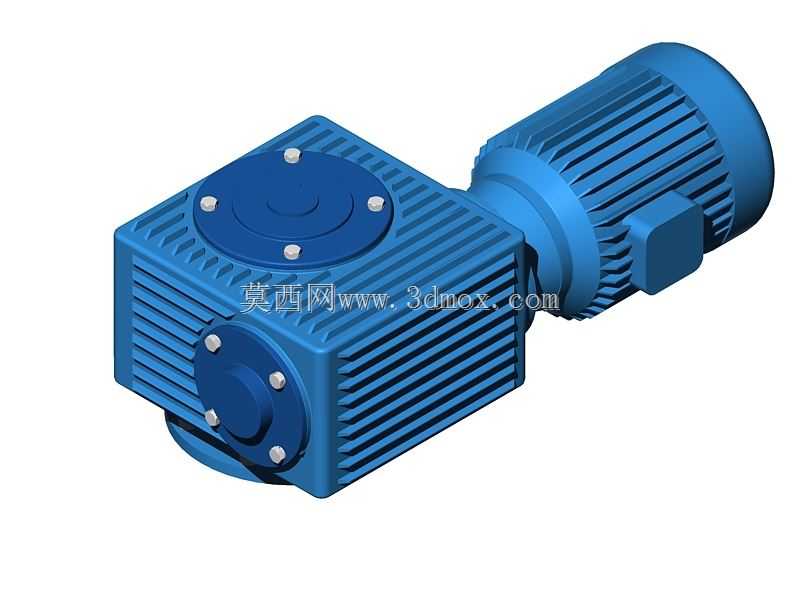

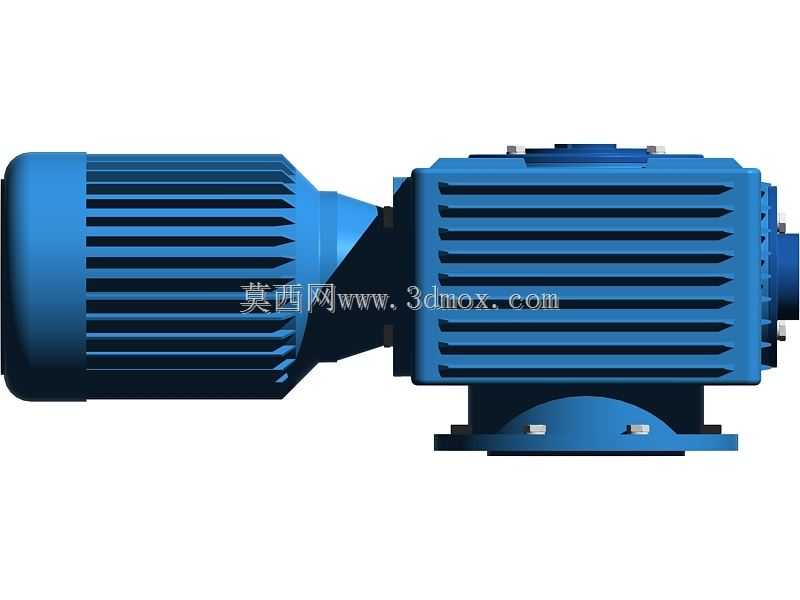

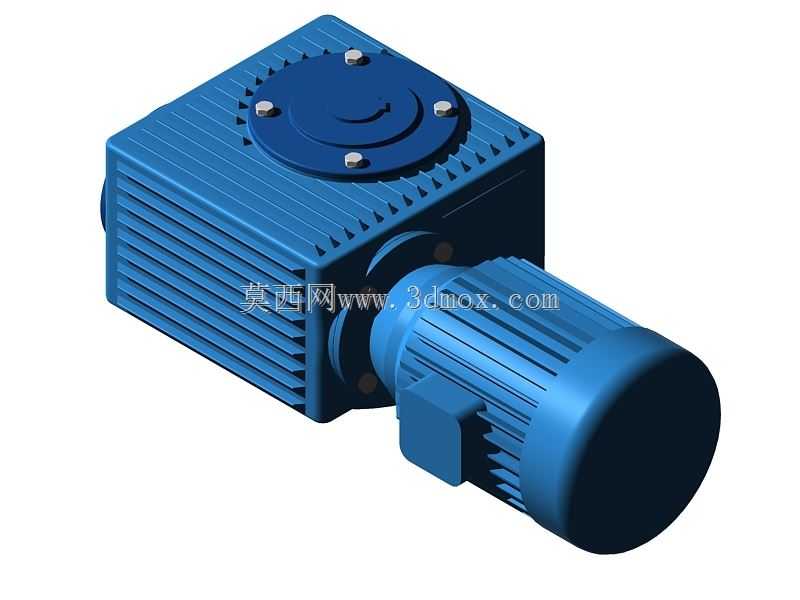

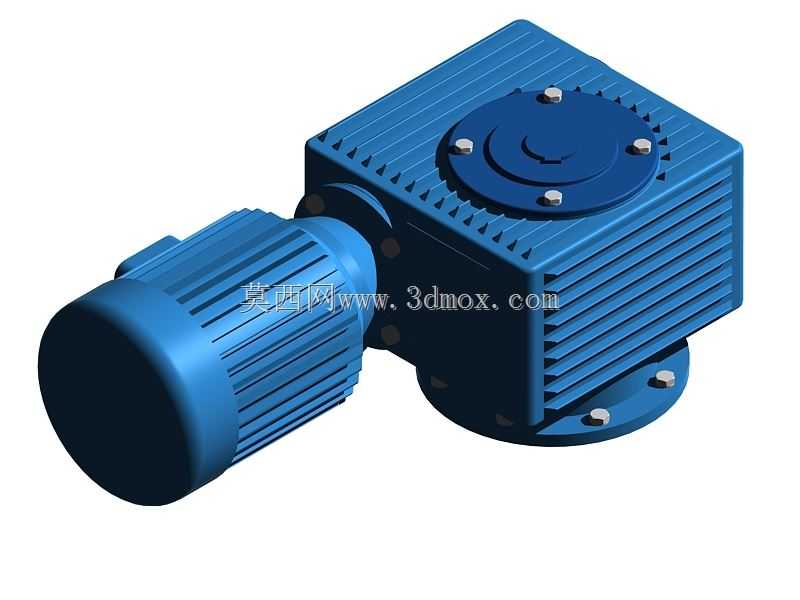

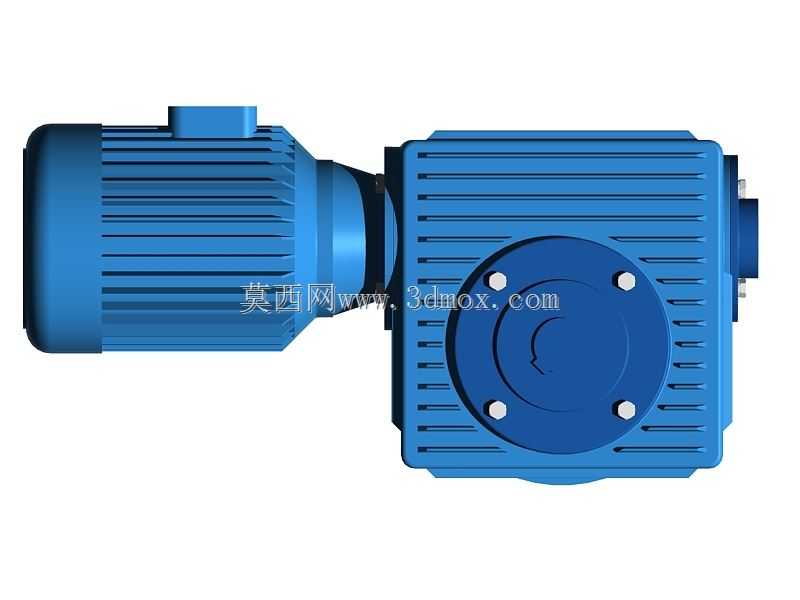

　　这套集成驱动电机的齿轮减速传动结构，在工业现场的输送线、自动化包装工位、小型物料提升设备里应用十分普遍，很多需要低转速大扭矩输出的工位，都会优先选用这类一体化集成的减速结构，省去了单独找电机、做联轴器对接、校准同轴度的麻烦，装配时的容错空间也比分体式传动结构大不少。从结构设计逻辑来看，电机部分采用平行肋条的散热壳体结构，这些平行分布的散热筋不是随意排布的，肋条的高度、间距都经过热传导测算，保证电机在额定负载连续运行时，绕组产生的热量能顺着肋条快速和周围空气完成热交换，避免壳体内部温度过高导致绝缘层老化加速，延长绕组的实际使用寿命。电机输出端和减速箱体采用法兰直连的装配方式，对接面做了止口定位设计，装配时只要把止口完全卡入对接位，

　　就能保证电机输出轴和减速箱一级输入齿轮的同轴度，不需要反复打表调整，现场装配的效率能提升不少，也能避免因为同轴度偏差导致的齿轮偏磨、轴承异常发热问题。减速箱体采用直角轴布置结构，输入轴和输出轴呈90度垂直分布，这种结构最大的优势是能改变动力传输的方向，在设备安装空间局促的场景下，比如输送线侧边的驱动位、小型自动化设备的内部夹层，不需要额外加装转向传动机构就能完成动力方向的转换，能大幅压缩整套驱动单元的占用空间。箱体表面同样布置了和电机壳体方向一致的散热肋条，齿轮啮合过程中产生的摩擦热、轴承运转产生的热量，都能通过这些肋条快速散出，保证箱体内润滑油的温度始终处于合理区间，避免油温过高导致润滑油粘度下降，影响齿轮啮合面的油膜形成。

　　箱体上的固定螺栓采用内六角圆柱头结构，螺栓的排布位置避开了内部齿轮的运转轨迹，同时在箱体的输入、输出端盖位置，螺栓均匀分布在端盖圆周，保证端盖对箱体内部轴承的压紧力均匀，不会出现单侧压紧力过大导致轴承内圈偏斜的问题。输出轴端的法兰面做了多个安装定位孔，能直接对接负载端的联轴器、链轮或者带轮，不需要额外加装转接法兰，对接不同负载时的适配性很强。从安装边界来看，整套装置的电机部分和减速箱体的连接过渡处做了圆弧倒角处理，没有尖锐的外凸结构，安装时不需要预留太大的安全避让空间，整套装置的重心落在减速箱体的中心位置，卧式安装时只要在箱体底部的四个安装脚位打固定孔，用螺栓锁紧就能保证运行时的稳定性，不会出现运行时的共振偏移。

　　齿轮传动部分采用多级减速的齿轮啮合结构，每一级齿轮的模数、齿宽都根据传动比的分配做了匹配设计，高速级齿轮采用较小的模数保证传动平稳性，降低高速运转时的齿轮啮合噪音，低速级齿轮采用更大的模数和齿宽，保证大扭矩输出时的轮齿强度，避免出现断齿、齿面点蚀的问题。箱体内的润滑油道顺着齿轮的布置方向设计，齿轮运转时带起的润滑油能顺着油道流到各个轴承位和齿轮啮合面，保证所有运动部件都能得到充分润滑，不需要额外加装复杂的强制润滑结构，日常维护时只要定期观察油位、更换润滑油就能保证长期稳定运行。在实际选型应用时，这类集成式减速结构不需要单独核算电机和减速箱的匹配参数，只要根据负载需要的输出扭矩、输出转速、安装空间尺寸，就能直接选定对应的型号，省去了分体式选型时需要核对轴径、法兰尺寸、传动比匹配的大量工作，对于设备设计人员来说，能大幅缩短传动系统的设计周期，也能减少因为参数匹配不当导致的后期运行故障。
