可3D打印微型压缩空气驱动蒸汽机结构

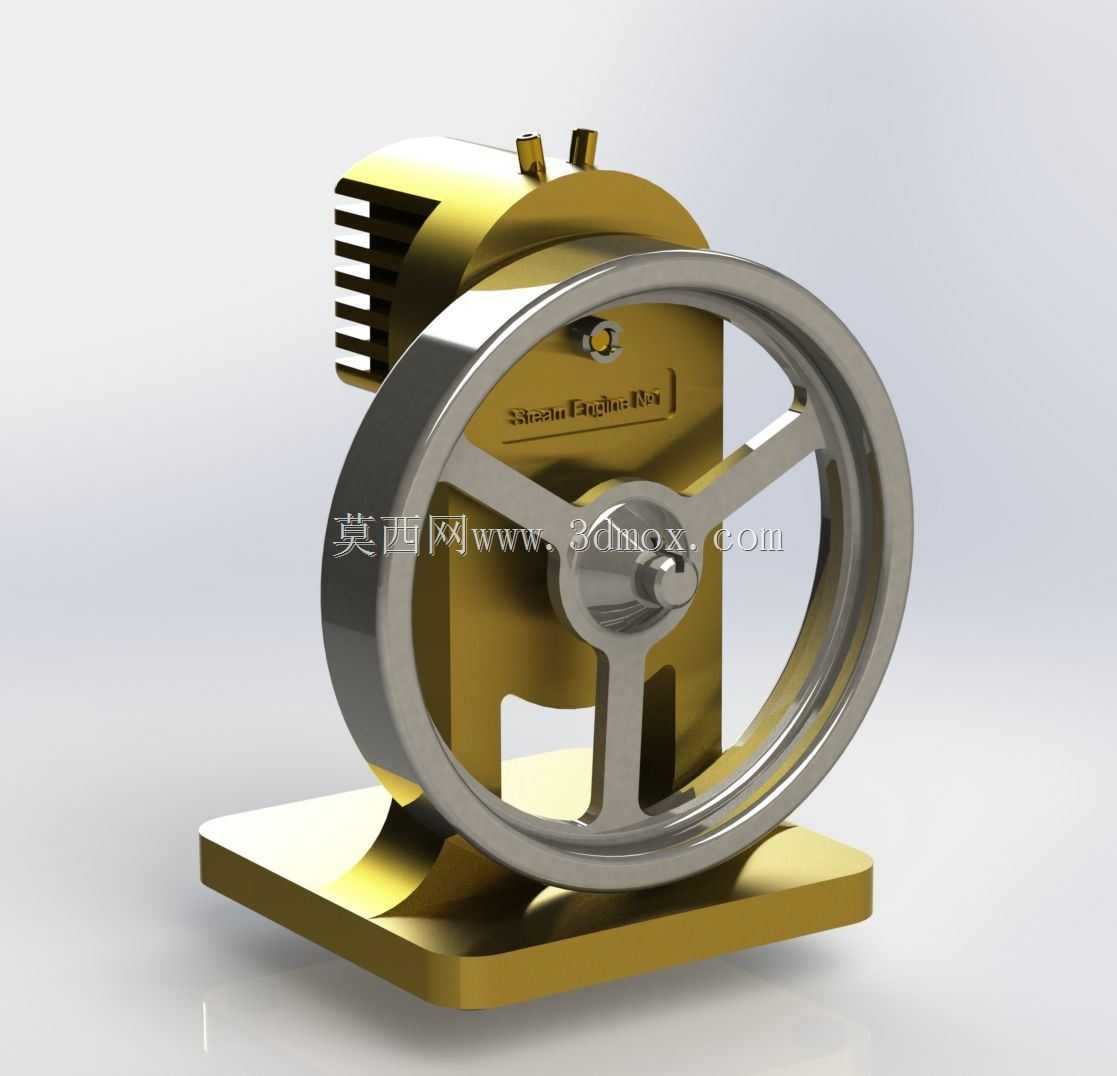

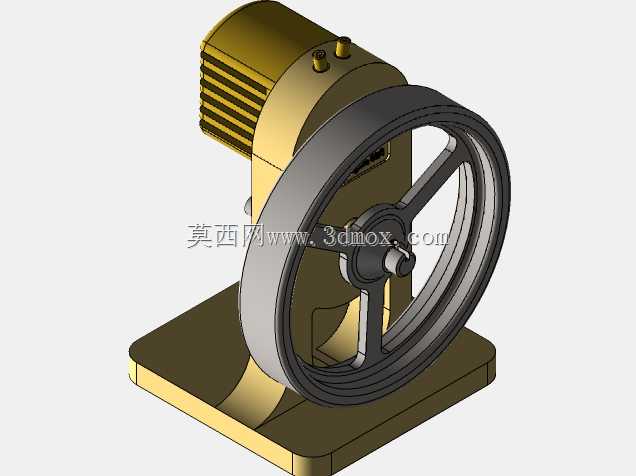

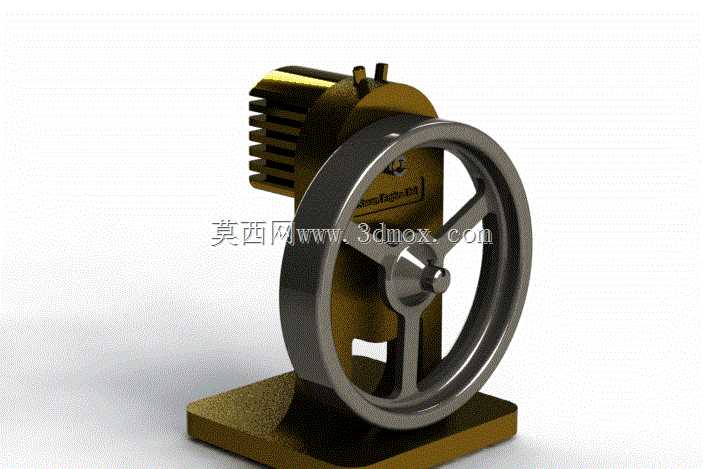

　　这款微型动力装置整体高度控制在8厘米左右，底座采用方正平板式设计，安装时仅需预留直径10厘米左右的圆形操作空间即可，无需额外复杂的固定支架，放置在平整工作台面就能稳定运行，适合桌面级教学演示、小型动力原理展示场景使用。从结构设计逻辑来看，装置核心采用单缸立式布局，缸体部分做了外置散热鳍片结构，不管是通入压缩空气驱动还是后续改装为蒸汽驱动，都能通过鳍片快速完成热交换，避免持续运行过程中缸体积热影响构件配合精度。飞轮采用三辐条式大直径设计，材质选用钢材加工，依靠自身较大的转动惯量储存动能，抵消活塞往复运动的死点冲击，保证输出轴转动的平顺性，飞轮与曲轴的配合处做了轴套限位结构，装配时不需要额外调整轴向间隙，降低了组装难度。

　　缸体与底座部分可选用黄铜材质加工，也可直接使用ABS塑料通过FDM3D打印机打印制作，两种材料的加工公差都控制在0.1毫米范围内即可满足装配要求，打印件仅需对活塞配合面做简单打磨抛光，就能保证活塞在缸体内往复运动无卡滞，不会出现漏气泄压的问题。装置的动力输入接口设置在缸体顶部，接入常规桌面级气泵输出的0.2-0.4MPa压缩空气即可驱动飞轮持续转动，不需要额外配置高压气源或者锅炉加热装置，规避了高温蒸汽带来的操作风险，非常适合机械原理教学场景下的动态演示，也能作为机械爱好者的桌面拼装作品。在细节结构设计上，缸体侧面预留了润滑油加注小孔，长期运行时可定期加注少量轻质润滑油，降低活塞与缸壁的摩擦损耗，延长构件使用寿命；

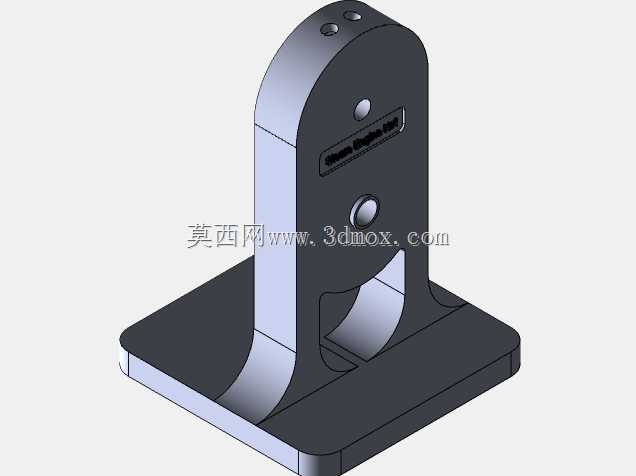

　　底座与缸体采用一体式过渡支撑结构，没有多余的拼接缝隙，既提升了整体结构刚性，也避免了拼接处的漏气问题；飞轮的轮缘做了加厚处理，进一步提升转动惯量，即使在较低的供气压力下，也能维持稳定的转速输出，不会出现转速忽快忽慢的情况。从实际应用场景来看，除了教学演示和爱好者拼装之外，这款结构也可作为小型桌面摆件的动力核心，搭配简单的传动结构就能驱动微型传送带、小型曲柄滑块机构等演示装置，直观展示热机动力转换的基本原理；对于三维建模从业者来说，该结构涵盖了活塞运动、曲轴传动、飞轮储能等典型机械结构，建模过程中可练习曲面建模、装配体配合、公差匹配等常用建模技能，所有构件的尺寸都经过实际装配验证，不存在干涉问题，按照图纸加工或打印后即可顺利组装运行。

　　设计过程中特意简化了传统蒸汽机的复杂配气结构，采用内置滑阀配气方式，零件总数控制在20件以内，没有异形难加工的构件，不管是采用金属切削加工还是3D打印制作，都能在短时间内完成所有零件的制作，大幅降低了制作门槛，即使是刚接触机械制作的爱好者，也能按照装配关系顺利完成整机拼装，调试过程中仅需调整滑阀的配气相位，就能让装置达到最佳运行状态，不需要复杂的参数调试。
