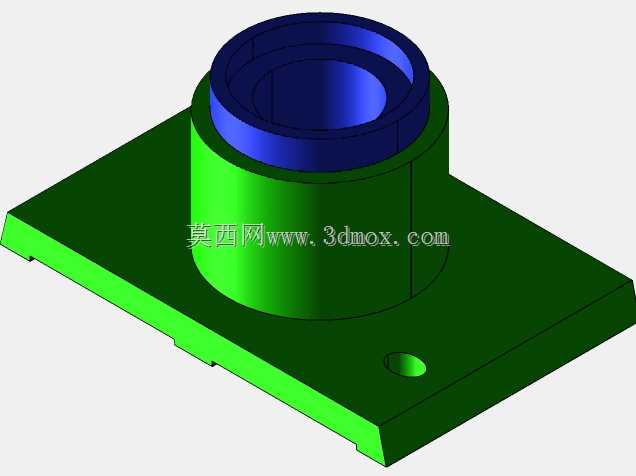

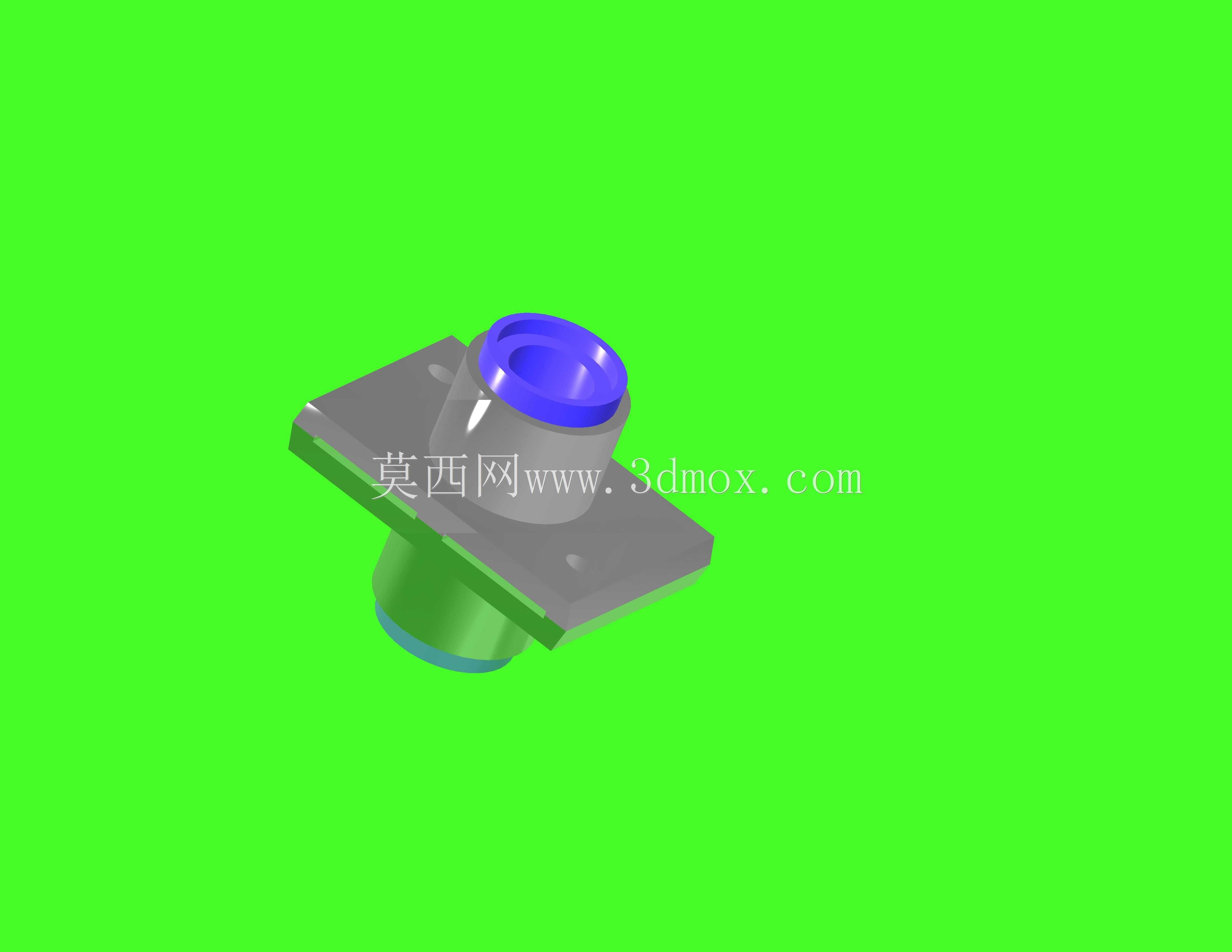

带方形安装法兰的立式滑动轴承结构

　　做设备结构设计的时候，但凡涉及旋转轴的径向支承，这类带方形安装底座的立式轴承结构永远是选型清单里的高频选项，尤其是在轻工输送线、小型工装夹具台、非标自动化单机的动力传递环节，它的适配性往往比标准外购轴承座更灵活。很多刚入行的工程师总习惯直接调用标准件库的现成轴承座，却忽略了实际安装空间受限、轴端伸出高度有特殊要求、安装基面存在局部干涉的场景，这时候基于实际安装边界做定制化的轴承结构设计，反而能省去后续大量的改配调整工作。

　　从实际使用场景来看，这类轴承结构主要承担径向载荷，适配中低速、轻载到中等载荷的旋转轴支承需求，比如小型皮带输送机的从动辊轴端支承、工装转盘的中心转轴支承、小型搅拌装置的主轴下部支承，都能看到这类结构的身影。它的核心功能是为旋转轴提供稳定的径向约束，限制轴在运转过程中的径向窜动，同时通过底部的方形法兰底座，将轴运转产生的载荷均匀传递到设备的安装基面，避免局部应力集中导致的基座变形。和分体式轴承座不同，这种一体式的立式支承结构，轴承安装孔与底座安装面的垂直度可以在加工阶段一次性保证，省去了分体装配时的配打定位销、调整同轴度的工序，对于小批量定制设备来说，能有效缩短装配调试的周期。

　　设计这类结构的时候，首先要明确的是安装边界约束：底部方形法兰的边长尺寸，要匹配设备安装梁的宽度，不能出现法兰边缘悬出安装梁的情况，否则紧固螺栓的预紧力会让法兰产生翘曲变形，直接影响上部轴承孔的圆柱度，进而导致轴运转时出现卡滞、磨损加剧的问题。法兰上预留的安装通孔位置，要避开安装梁内部的加强筋、走线槽位置，孔径要比选用的紧固螺栓大1到2毫米，预留出装配时的位置调整余量，避免加工误差导致螺栓无法穿入。上部的轴承安装筒体高度，要根据所选轴套或者滚动轴承的宽度来确定，要保证轴承压入筒体后，端面有足够的轴向定位台阶，台阶的高度不能超过轴承内圈的厚度，否则会和轴上的锁紧螺母、轴肩产生干涉。筒体的壁厚要根据承受的径向载荷核算，轻载场景下壁厚取轴承外径的十分之一到八分之一就能满足刚度要求，要是载荷偏大或者存在冲击载荷，还要适当增加壁厚，同时在筒体和法兰连接的位置做圆角过渡，避免应力集中导致的连接位置断裂。

　　筒体内部的轴承安装孔，公差要匹配所选轴承的外圈配合要求，如果是用铜套作为滑动轴承，孔的公差可以选H7，表面粗糙度要达到Ra1.6以下，保证铜套压入后不会出现松动，同时内孔和轴的配合间隙能控制在合理范围；如果是安装标准滚动轴承，孔的公差要选K7或者JS7，保证轴承外圈压入后不会出现跑圈的问题。法兰上的安装孔位置度公差要控制在0.1毫米以内，保证四个螺栓紧固后，法兰面能和安装基面完全贴合，不会出现局部间隙。筒体上端面和法兰安装面的平行度、轴承孔轴线和法兰安装面的垂直度，公差都要控制在0.02毫米每100毫米范围内，不然轴装上去之后会出现倾斜，运转时轴端会产生径向跳动，不仅会产生噪音，还会加速轴承和轴的磨损。

　　很多人设计这类结构的时候容易忽略细节：比如在法兰的一角预留小的定位销孔，设备大修拆解后重新装配时，能通过定位销快速恢复原来的安装位置，不用重新调整轴的同轴度；筒体侧壁可以预留一个小的注油孔，直通轴承配合面，方便日常维护时加注润滑脂，延长轴承的使用寿命；法兰底部可以做0.5毫米左右的凹面设计，只有法兰的边缘和螺栓孔周围的凸台和安装基面接触，这样即使安装基面存在少量平面度误差，也能保证法兰紧固后不会出现倾斜，比整个法兰面完全贴合的设计容错率更高。另外，筒体顶部的轴承孔入口处要做15到30度的倒角，方便压入轴承的时候不会刮伤轴承外圈的配合面，也能避免孔口的毛刺掉落到轴承内部造成卡滞。

　　在实际选型替换的时候，这类结构可以根据使用场景调整材质，普通工况下用HT200灰铸铁铸造后加工就行，减震性好，成本也低；如果是有腐蚀的工况，比如食品加工设备、化工输送设备，可以换成304不锈钢材质加工；如果是样机试制阶段，甚至可以用6061铝合金直接铣削加工，加工速度快，重量也轻，方便样机阶段的调整修改。要注意的是，如果选用铝合金材质，轴承安装孔的配合公差要适当收紧，因为铝合金的热膨胀系数比钢大，设备运转升温后，孔和轴承外圈的配合间隙会变大，容易出现跑圈的问题，这时候可以在孔内镶一个钢质的衬套，就能解决热膨胀带来的配合问题。

　　这类结构看似简单，实则是机械传动系统里最基础也最关键的支承部件，很多设备出现的轴磨损、轴承提前失效、运转噪音大的问题，追根溯源都是轴承支承结构的设计细节没做到位，要么是安装面的形位公差没控制好，要么是壁厚不足导致刚度不够，要么是配合公差选得不合理，导致轴承提前失效。做结构设计的时候，不能只看外形差不多就直接套用，要结合实际的载荷大小、转速高低、安装空间限制、维护需求来调整各个尺寸参数，才能保证整个传动系统长期稳定运转。
