履带行走机构从动链轮结构设计

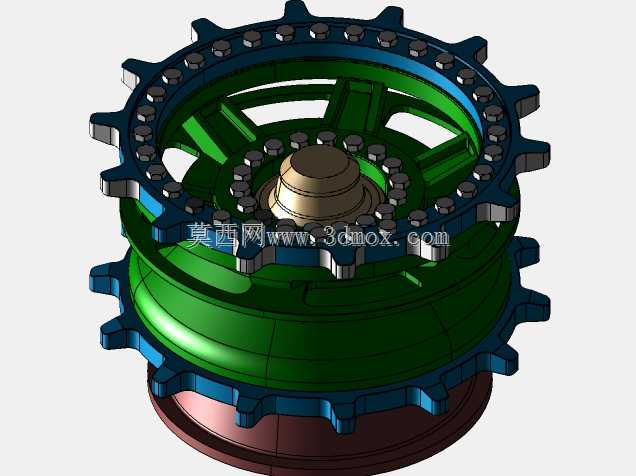

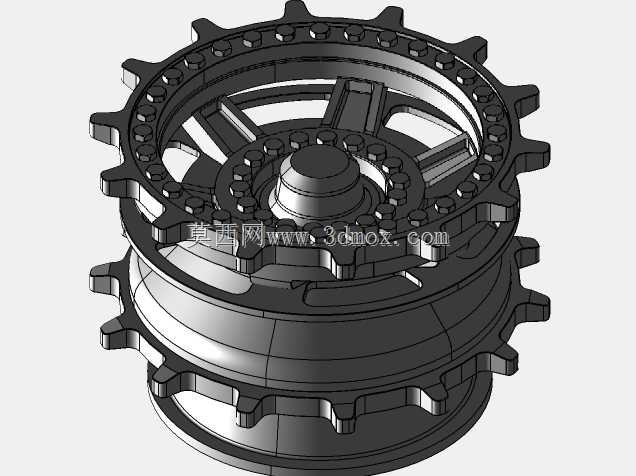

　　履带式行走机构的从动链轮，是整套履带传动系统里承担导向、张紧与啮合传力的核心部件，区别于驱动链轮直接输出扭矩的功能，从动轮更多承担履带运行轨迹约束、动态张紧缓冲、啮合载荷分散的作用，广泛应用在小型履带工程机械、农用履带作业车、特种履带机器人、水下履带作业平台的行走系统中。从结构设计逻辑来看，该链轮采用双轮缘啮合齿圈与分体式轮毂组合的结构，外圈的啮合齿沿轮体周向等距分布，齿形轮廓匹配配套履带的链节啮合尺寸，齿侧预留了合理的啮合间隙，避免履带运行过程中因泥沙卡滞、链节磨损出现跳齿、卡滞故障。轮体中部采用辐条式支撑结构，而非整体实心轮盘，这种设计一方面大幅降低了轮体自身的转动惯量，减少行走系统启停过程中的惯性冲击，

　　另一方面辐条之间的镂空空间可以快速排出履带带入的泥沙、碎石，避免异物堆积在轮体与履带的啮合区域造成异常磨损。轮毂部分采用阶梯式轴孔设计，轴孔配合面预留了轴承安装位，可匹配标准圆锥滚子轴承或深沟球轴承的安装尺寸，轴承位外侧设计有密封件安装槽，可适配骨架油封或迷宫密封结构，阻挡野外作业环境中的泥水、粉尘进入轴承滚道，延长转动副的使用寿命。轮体的安装边界尺寸需要匹配履带的节距、轨距参数，齿顶圆直径根据履带包角要求核算，保证履带与轮齿的啮合齿数不低于6个，分散单齿承受的啮合载荷；轮缘的内侧导向凸台高度经过校核，既能够约束履带的横向窜动，避免履带脱轨，又不会与履带链节的侧面产生过度摩擦造成功率损耗。在实际工况适配层面，

　　该从动链轮的安装位置通常位于履带架的前端或后端，配合张紧装置实现履带张紧度的调节，轮体承受的载荷除了履带传递的整机部分重量，还包含行走过程中路面颠簸带来的冲击载荷，因此齿圈与轮毂的连接部位采用周向均布的紧固件连接结构，连接点位沿节圆等距排布，保证轮体转动过程中载荷均匀传递，避免局部应力集中造成连接松动或结构开裂。齿面的轮廓做了圆弧过渡处理，没有尖锐的棱角，减少链节啮合过程中的接触应力，降低齿面与链节的磨损速率；轮体的内腔设计有加强筋结构，在辐条与轮毂的连接位置、辐条与齿圈的连接位置都做了圆角过渡，优化应力传递路径，即使在重载冲击工况下也不会出现应力集中导致的结构失效。从装配适配性来看，该链轮的轴向尺寸严格匹配履带轨距的设计要求，

　　两侧轮缘的间距略大于履带链节的宽度，预留了合理的横向窜动间隙，避免加工装配误差导致履带运行时出现偏磨；轴孔的同轴度、齿圈的径向圆跳动都按照行走部件的通用公差等级设计，保证轮体转动过程中不会出现偏摆，减少履带运行的振动与噪音。在特种作业场景适配中，比如水下作业履带平台使用时，轮体的镂空结构可以减少水流带来的运行阻力，紧固件位置可做密封防松处理，适配水下腐蚀环境的使用要求；农用履带作业车使用时，大间隙的镂空结构可以快速排出田间作业带入的泥土、秸秆，避免轮体被异物包裹造成卡滞。整个结构的设计没有冗余的结构特征，每一处几何特征都对应实际工况的使用需求，从啮合传力、载荷分散、异物排出、密封防护、装配调节多个维度满足履带行走系统的使用要求，可直接用于同类履带行走机构的选型参考、结构优化或三维装配干涉校验。
