4mm规格叉形钢索端头连接构件

　　在户外牵引装备、轻型起重索具、健身器材拉索组、小型索道辅件这类需要柔性钢索传递拉力的场景里，绳端的刚性连接构件直接决定了整套索具的负载可靠性与拆装便捷性，这款适配4mm直径钢索的叉形端头，就是针对小规格柔性拉索的刚性转接需求设计的。从实际使用场景来看，这类小直径钢索普遍应用在负载不超过1kN的轻型牵引场合，比如户外露营的天幕拉索固定端、小型健身器械的配重拉索接头、轻型吊装工装的辅助拉索连接位，还有民用无人机的地面牵引绳端、折叠式仓储货架的拉索限位结构，这些场景都需要绳端有一个可以快速和其他带孔构件铰接的刚性接口，同时还要保证钢索和接头的结合处不会出现应力集中导致的断丝问题。

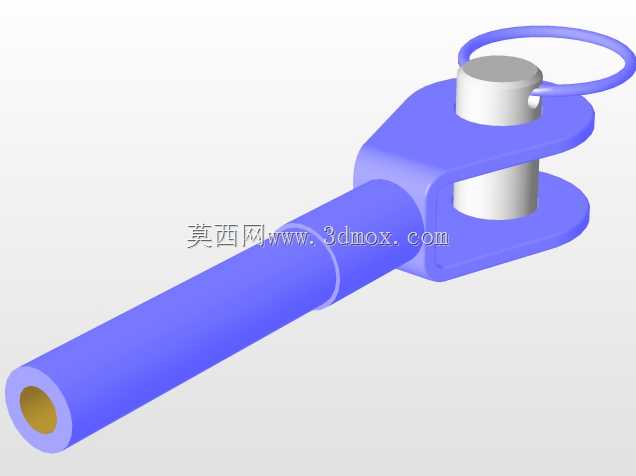

　　设计上这款构件采用了叉形双耳的铰接结构，配合带拉环的快卸销实现快速装拆，不需要额外的工具就能完成接头和配套构件的连接与分离，这一点在需要频繁拆装索具的户外场景里实用性很强。钢索插入端采用了空心圆柱套接结构，内孔尺寸严格匹配4mm直径钢索的外径公差，装配时可以通过压接、灌胶或者顶丝固定的方式将钢索和接头牢牢结合，套接段的长度经过测算，足够保证钢索在额定拉力下不会从接头内滑脱，同时套接段的端部做了内倒角处理，避免钢索弯折时切口处的锐边切割钢索外层钢丝，大幅降低钢索在接头位置的疲劳断丝概率。

　　叉形双耳的间距做了适配通用6mm直径铰接销的尺寸设计，双耳片的厚度经过受力校核，在额定拉力下不会出现耳片张开变形的问题，销孔的位置和套接段的轴线保持严格同轴，保证拉力传递时不会产生额外的偏载力矩，避免接头在长期受拉时出现单侧耳片磨损过快的问题。顶部的快卸销自带环形拉环，拉环的尺寸足够手指穿入操作，销体和销孔采用小间隙配合，插入后依靠自身的弹性卡珠实现轴向定位，不会因为索具的晃动出现销子滑脱的问题，同时拉环的设计也方便在低温环境戴手套时操作，不会出现细小销件难以捏取的问题。

　　从安装边界来看，这款接头的整体径向尺寸不超过20mm，轴向总长度控制在60mm以内，在狭小的安装空间里也能顺利布置，不会和周边的构件产生运动干涉。叉形端的开口宽度适配厚度不超过8mm的连接耳片，基本覆盖了轻型索具配套的绝大多数铰接构件的尺寸范围，不需要额外加工转接件就能直接匹配使用。钢索套接端的外圆做了滚花处理，在采用压接工艺固定钢索时，滚花纹路可以嵌入钢索的外层钢丝缝隙里，进一步提升拉脱力的阈值，就算在反复受拉卸载的交变载荷下，也不会出现钢索和接头相对滑动的问题。

　　在实际选型时，这类接头需要重点关注套接段和钢索的配合公差，如果内孔过大，压接后钢索的固定强度会不足，内孔过小则会导致钢索无法顺利插入，甚至在插入过程中刮伤钢索外层的钢丝，留下断裂隐患。这款接头的销孔和套接段的同轴度控制在0.1mm以内，拉力传递时的力线和钢索轴线重合，不会在接头位置产生附加的弯曲应力，这一点对长期承受交变载荷的索具来说尤为重要，很多同类接头出现早期断裂，都是因为同轴度偏差导致接头长期受弯，在应力集中位置产生疲劳裂纹。另外快卸销的卡珠深度也经过合理设计，既不会因为卡入过浅导致容易滑脱，也不会因为卡入过深导致拆卸时需要过大的按压力，在日常维护时可以快速完成索具的更换，不需要携带专用的拆装工具。
