维特斯VDR421405精密轴类机械构件

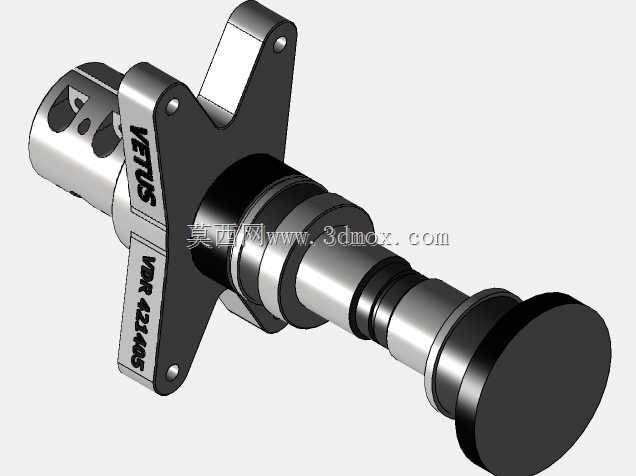

　　该轴类构件属于流体控制回路里的核心执行配套部件，常应用在小型液压控制支路、精密气动换向单元以及小型流体计量设备的动力输出端，在轻工包装生产线的流体灌装工位、小型实验台的介质通断控制模块、车用辅助油路的调节支路中都能见到这类结构的身影，其核心作用是通过自身的轴向位移与周向定位，配合阀体内部的密封腔道完成介质通路的切换、流量的线性调节，同时承担回路内压力波动带来的轴向载荷，保证控制动作的响应精度与重复定位一致性。从结构设计逻辑来看，构件主体采用阶梯轴的基础构型，沿轴向依次设置了安装法兰定位段、多道密封环槽段、轴端连接段以及驱动配合段，其中带三个安装支耳的法兰基座是整个构件的安装基准，支耳上预留的安装孔位与配合设备的安装面完全贴合，

　　安装时通过螺栓穿过支耳孔完成轴向与周向的完全固定，避免工作过程中受介质压力冲击出现周向转动或轴向窜动；法兰基座上刻印的型号标识直接做在金属基体表面，避免长期使用后标识磨损脱落，方便后期设备维护时的配件核对。多道密封环槽段的槽宽与槽深经过尺寸链校核，每道环槽对应安装一道弹性密封胶圈，相邻环槽之间的轴段直径差控制在合理范围，既保证密封胶圈安装后有足够的压缩量实现腔道之间的静密封，又不会因为轴肩过高导致胶圈安装时被切边损坏，环槽的边缘做了微小的倒角处理，装配时可以引导胶圈顺利滑入槽位，避免装配过程中胶圈被锐边划伤造成内泄漏。轴端的中空腔体设计并非单纯为了减重，腔体内部的径向通孔是介质导流的通道，当轴件沿轴向移动到不同位置时，

　　这些径向孔会对应连通阀体上不同的输出腔道，实现不同通路之间的介质切换，腔体端部的开槽结构是与驱动端的配合卡位，驱动部件的卡爪嵌入该槽位后，可以带动轴件完成精准的轴向位移，不会出现驱动打滑的问题。从安装边界尺寸来看，整个构件的轴向总长度适配常规通径6到10毫米的小型控制阀组安装腔，法兰基座的最大外圆尺寸不超过对应阀组的安装面边界，三个支耳的分布角度经过匹配设计，安装时不会和阀组周边的管路接头、固定螺栓产生空间干涉；密封段的轴径公差控制在h7级，和阀体内腔的配合间隙控制在0.02到0.04毫米之间，既保证轴件可以在腔体内顺畅滑动无卡滞，又不会因为间隙过大导致密封胶圈被挤入间隙造成磨损。在实际工况适配性上，

　　该构件的金属基体采用硬质合金结构钢加工，表面做了硬化处理，长期在带轻微杂质的液压油、压缩空气或者弱腐蚀性介质环境下工作，不会出现过快的磨损或者锈蚀，密封环槽的位置精度保证了多道密封之间的腔道完全隔离，即使在回路压力波动达到1.5倍额定工作压力时，也不会出现腔道之间的窜液问题。设计过程中特意将驱动配合段的直径做了收窄处理，在保证驱动扭矩传递强度的前提下，减少了轴件和驱动端配合的接触面积，降低了滑动过程中的摩擦阻力，让驱动部件可以用更小的输出力带动轴件动作，提升整个控制回路的响应速度；法兰支耳的厚度经过强度校核，在额定安装螺栓的预紧力作用下，支耳不会出现变形或者断裂，即使设备运行过程中存在持续的振动，固定螺栓也不会出现松脱。这类轴类构件看似结构简单，实则每一段的尺寸、每一个槽位的位置都和配套阀组的性能直接相关，建模过程中需要严格核对各段的轴向尺寸链，尤其是密封环槽和法兰定位面之间的距离，一旦尺寸出现偏差，就会导致轴件安装到位后密封位置错位，出现阀体内漏或者动作失效的问题；轴端导流孔的位置和孔径大小也需要和阀组的流量参数匹配，孔径过大会导致调节精度下降，孔径过小则会增加介质通过的阻力，影响整个回路的流量输出能力。
