四叶船用螺旋桨推进结构设计

　　在船舶推进系统的设计环节中，螺旋桨作为核心动力转换部件，直接决定了整船的航行效率、振动水平与噪声表现，本次设计的四叶螺旋桨针对内河中小型作业船舶、休闲游艇的使用场景做了针对性优化，适配常规舷内外机的动力输出特性。从实际应用场景来看，这类螺旋桨主要服务于吃水深度较浅的内河航道、近岸休闲航行水域，相比三叶桨，四叶结构在相同盘面比下能有效降低桨叶负载波动，减少船体尾部的振动传递，尤其适合对乘坐舒适性有要求的客运小艇、小型作业渔船，同时在重载航行工况下，四叶的叶梢涡流损失更小，能在中低航速区间保持更稳定的推力输出，避免三叶桨常见的低速重载下推力脉动过大导致的主机负荷波动问题。

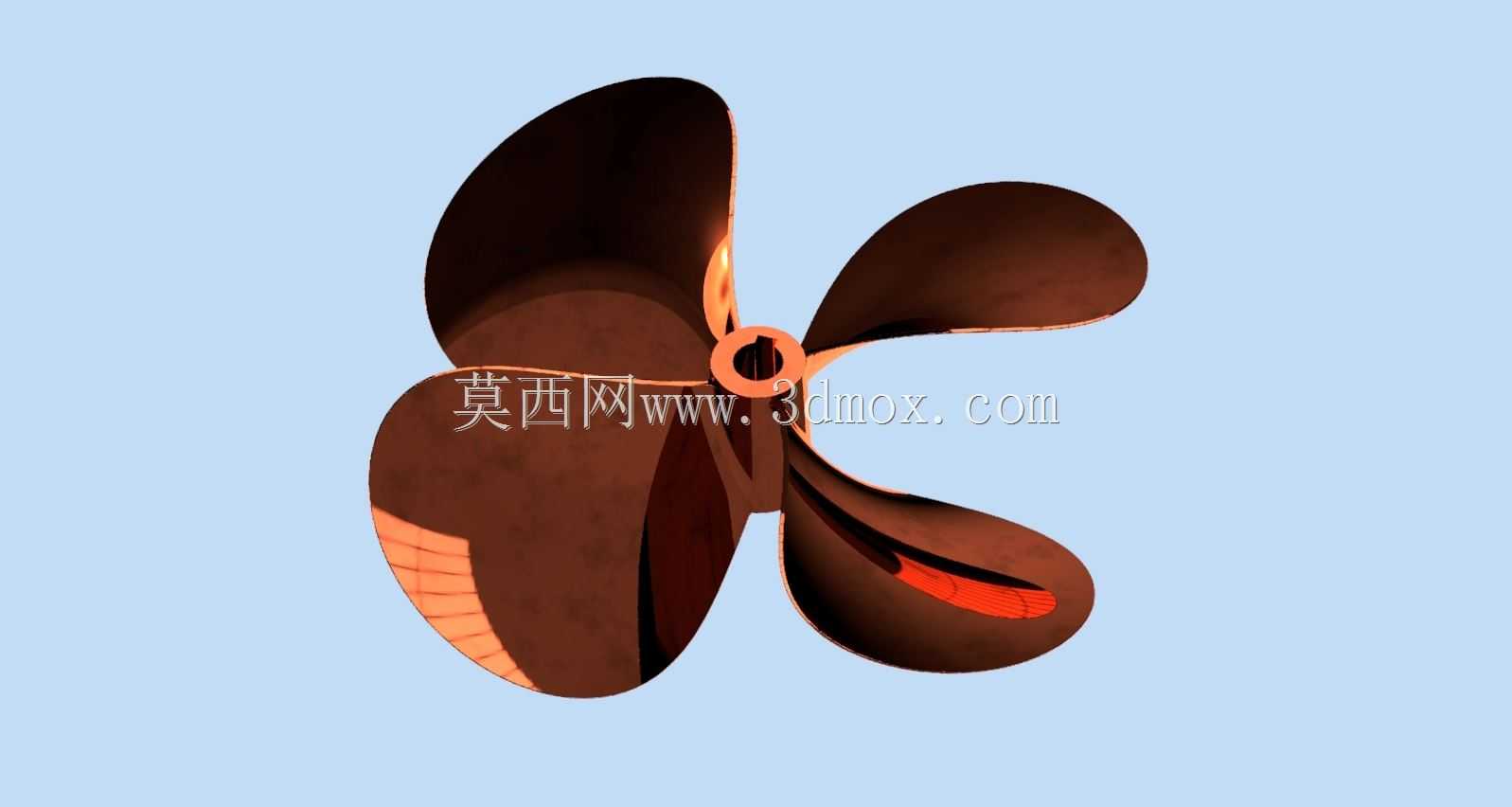

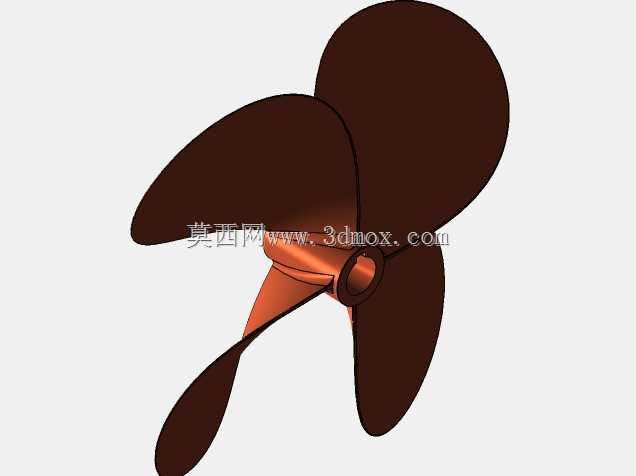

　　设计过程中首先确定了桨叶的翼型截面分布，从叶根到叶梢采用变螺距、变拱度的翼型过渡，叶根区域做了加厚处理以满足扭矩传递的强度要求，靠近桨毂的位置做了平顺的圆角过渡，减少应力集中的同时降低桨毂处的紊流产生；叶梢区域做了轻微的侧斜与随边修形，能够打散叶梢泄出的集中涡，降低空泡产生的概率，延长桨叶的使用寿命，同时减少空泡带来的剥蚀损伤与航行噪声。桨毂部分采用锥孔配合的安装结构，适配标准的螺旋桨轴锥度，端面设置了键槽结构用于传递扭矩，安装边界上严格控制了桨毂的轴向长度与外径尺寸，避免与船体尾部的舵系、轴封结构发生干涉，安装时只需保证锥面贴合度、键槽对位准确，再通过锁紧螺母固定即可完成装配，适配多数中小型船舶的尾轴安装尺寸标准。

　　从功能特性来看，该螺旋桨的盘面比经过优化，在保证足够推力面积的前提下控制了整体旋转阻力，匹配20-50马力区间的船用动力输出，在设计航速下能够将主机输出的扭矩高效转化为轴向推力，桨叶的叶面弧度经过多次曲面光顺处理，所有相邻截面的曲率变化连续无突变，三维建模过程中对每一个截面的螺距值、拱度值都做了参数化控制，方便后续根据不同船型的阻力特性做快速调整。实际使用中，这类四叶桨在船舶转向、倒车工况下的水流贴合度更好，倒车时的推力响应更快，相比同直径三叶桨，倒车制动距离能缩短10%左右，对于需要频繁靠离码头的作业船舶、港内交通艇来说实用性更强。

　　建模过程中重点关注了桨叶曲面的加工可行性，所有曲面的曲率半径都满足常规铸造、数控铣削的工艺要求，没有出现过小的内凹圆角或者曲率突变区域，桨叶表面的光顺度达到G2连续，能够减少航行中的附面紊流，降低摩擦阻力。安装边界上，螺旋桨的旋转直径与叶梢和船体尾板的间隙控制在安全范围内，避免航行中桨叶击打船体或者卷入漂浮物时碰撞船体结构，桨毂前端的导流帽安装位也做了适配设计，安装导流帽后能够进一步降低桨毂前端的水流阻力，梳理进入桨盘的水流，提升整体推进效率。针对浅水航行的场景，桨叶的叶梢强度做了加强处理，即使轻微触碰水下障碍物也不容易出现卷边、断裂的情况，降低日常使用中的维护成本。
