法兰盘类回转连接密封零件结构设计

　　在流体输送管路、压力腔体端盖、回转机构支撑等工程场景中，这类盘式回转连接零件是应用频次极高的基础结构件，日常做设备改造、管路布设、工装夹具设计时，经常会遇到需要匹配这类零件的工况，很多刚入行的结构设计人员容易忽略这类零件的细节设计，导致后期安装后出现密封泄漏、同轴度偏差、连接螺栓受力不均等问题，反而拖慢整个项目的调试进度。从实际使用场景来看，这类零件主要承担三个核心作用，第一是实现两个同轴部件的刚性连接，通过端面均布的螺栓孔完成轴向锁紧，保证连接后的两个组件不会出现径向窜动与轴向松脱；第二是实现介质通路的密封，零件端面的环形槽结构是用来安装O型密封圈或者密封垫片的，槽的深度、宽度公差直接决定密封件的压缩率，压缩率过小会出现介质渗漏，

　　压缩率过大则会加速密封件老化，缩短维护周期；第三是承担一定的径向承载作用，零件中心的通孔是介质或者回转轴的通行通道，内孔的尺寸精度、圆柱度公差会直接影响穿过其中的轴类零件或者管路的同轴度，要是内孔加工偏差过大，穿轴后会出现卡滞、偏磨的问题，走流体的话则会出现流道阻力变大、局部紊流的情况。做这类零件的结构设计时，首先要明确安装边界的约束条件，先确定对接端的安装孔分布圆直径，这是整个零件的基准尺寸，所有的结构都要围绕这个分布圆来展开，螺栓孔的数量要根据实际承载的压力等级来确定，低压工况下4个均布孔即可满足锁紧需求，中高压工况则需要增加到6个或者8个，保证每个螺栓的锁紧力均匀分布在整个端面上，避免局部压力不足导致密封失效。

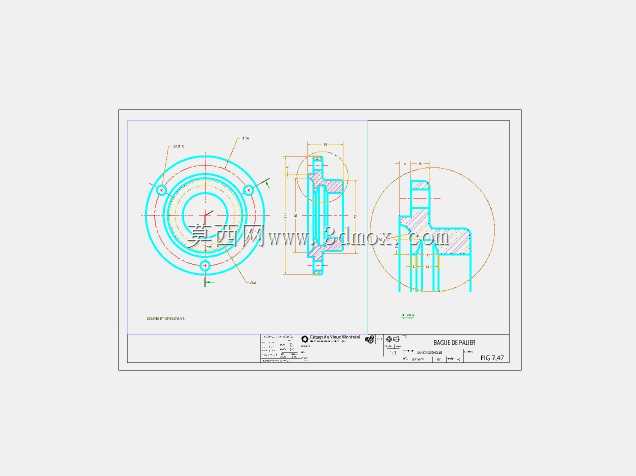

　　其次要确定中心通孔的直径，这个尺寸要匹配对接管路的通径或者回转轴的直径，要注意留出足够的间隙，避免热胀冷缩导致零件卡滞，同时内孔的倒角要做足，方便安装时轴件或者管路顺利导入，也能去除加工后的毛刺，避免安装时刮伤密封件或者轴表面。端面密封槽的设计是整个零件的核心细节，槽的截面尺寸要匹配所选密封件的线径，常规丁腈橡胶O型圈的压缩率控制在15%-25%区间是比较合理的，槽的外径要比O型圈的外径略大0.1-0.2mm，给密封件受压变形留出膨胀空间，槽的内壁粗糙度要控制在Ra1.6以下，避免粗糙表面划伤密封件导致泄漏。零件的厚度设计也要结合实际受力情况来核算，不能盲目照搬标准件尺寸，要是用在高压腔体上，厚度不足会导致零件受压后出现端面翘曲，密封面出现间隙引发泄漏，要是厚度过大则会增加不必要的材料成本，还会占用过多的轴向安装空间。从外形结构来看，这类零件整体为回转体结构，外圆尺寸要比螺栓孔分布圆大出足够的距离，保证螺栓孔外侧有足够的实体强度，避免锁紧螺栓时零件边缘出现开裂，外圆边缘要做倒角处理，去除加工飞边，也能避免安装时划伤操作人员。零件的剖视图结构能清晰看到内部的台阶设计，这种台阶结构主要是用来做轴向定位的，对接的零件可以卡在台阶面上，保证安装时的轴向位置精度，不需要反复测量调整安装深度，能有效提升现场装配的效率。在三维建模过程中，这类零件优先采用旋转特征创建主体结构，再通过拉伸切除做出螺栓孔、密封槽等细节结构，建模时要注意所有的倒角、

　　圆角特征都要符合实际加工工艺要求，不要出现无法加工的尖锐内角，也不要添加不必要的装饰特征，保证模型能直接导出工程图用于生产加工。做这类零件的选型匹配时，首先要核对安装端的螺栓孔位置度，要是孔位偏差超过0.1mm，安装时就会出现螺栓无法穿入的问题，其次要核对密封槽的尺寸是否匹配现有密封件规格，尽量选用标准规格的密封件，减少后期维护时的备件采购难度，还要核对中心通孔与对接部件的配合公差，根据使用场景选择间隙配合或者过渡配合，回转支撑场景下可以选择稍紧的过渡配合，流体输送场景下选择间隙配合即可。很多设计人员在做这类零件时容易忽略端面的平面度要求，实际上密封面的平面度要控制在0.05mm以内，要是平面度超差，哪怕螺栓锁紧力再大，密封面也会存在微小间隙，压力升高后就会出现泄漏问题，加工时要注意密封面的走刀方向，尽量采用端面精车的方式加工，不要采用铣削加工，铣削加工的表面会有细微的刀纹，容易成为泄漏的通道。另外，零件的材质选择也要结合使用场景确定，普通水、油介质工况下选用普通碳钢做表面防锈处理即可，腐蚀性介质工况下则要选用不锈钢或者铜合金材质，避免零件被腐蚀后出现结构损坏或者密封面锈蚀的问题。
