双孔长圆形连接压块结构设计

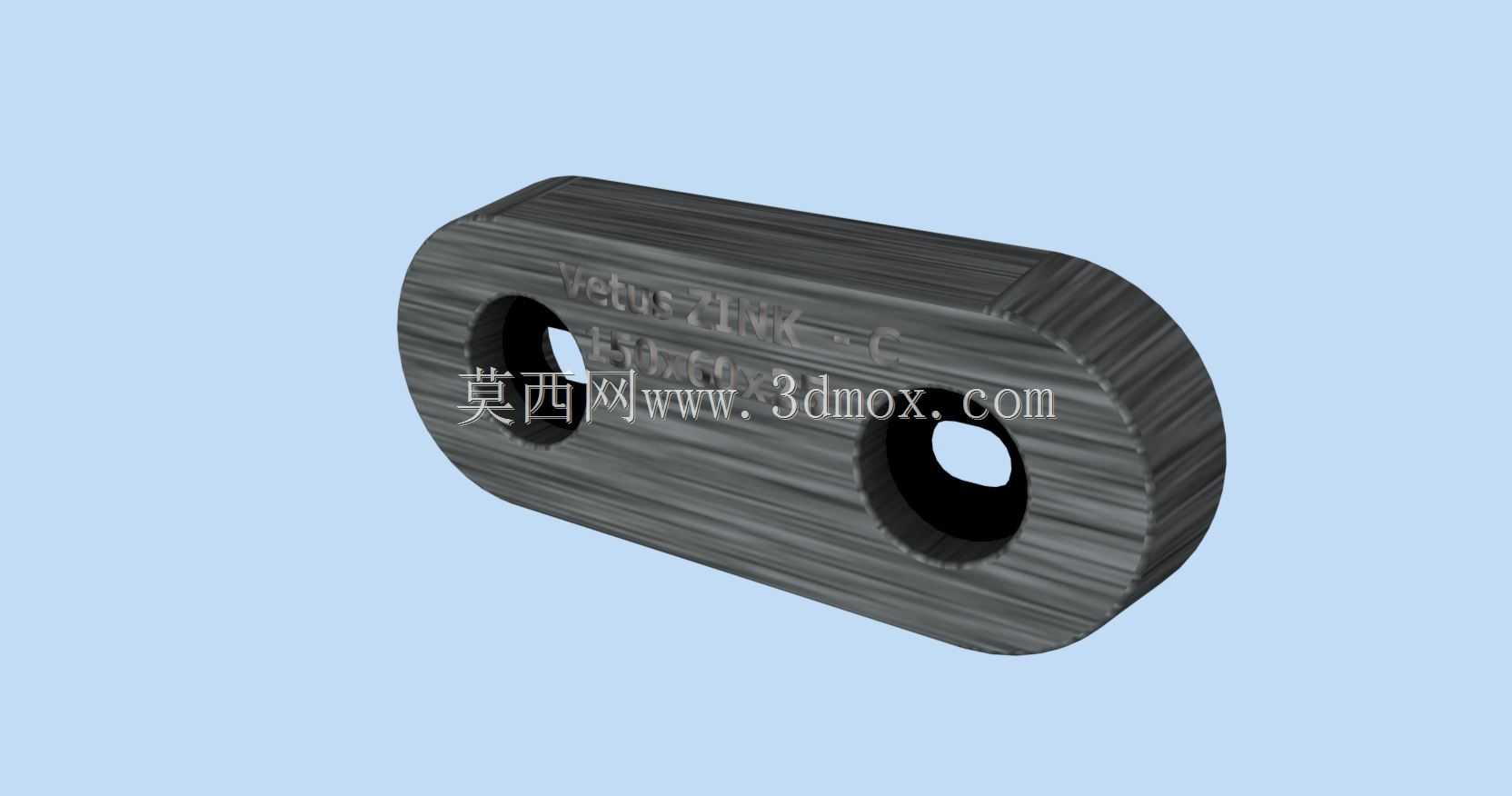

　　在工装夹具、模具装夹以及小型设备的构件连接场景里，这类长圆形双孔压块是非常常见的传力、定位零件，日常做非标设备结构设计时，这类零件的使用频率甚至比标准平垫圈还要高，很多需要调整压紧位置、补偿安装孔位小范围偏差的工位，都会优先选用这类结构的压块。从实际使用场景来看，这类压块常被用在机床工作台的工件装夹工位，配合T型槽螺栓使用，长圆形的本体结构允许螺栓穿过孔后，在一定范围内调整压块的压紧位置，不需要完全对齐工件的压紧边就能实现稳定装夹，比圆形压块的适配性强很多；在小型冲压模具的卸料板辅助定位、注塑模具的滑块锁紧辅助承压场景里，这类压块也常作为承压垫块使用，分散锁紧螺栓带来的局部压应力，

　　避免被压紧的构件表面出现压痕或者局部应力集中导致的变形。从功能特性上看，这个零件的两个通孔为等直径设计，孔位沿零件长度方向的中心线对称分布，零件本体为长圆形，也就是两端为半圆弧、中间为等宽直边的轮廓，这种轮廓设计没有尖锐的外角，在安装和调整位置时不会刮伤操作人员或者相邻构件的表面，同时两端的半圆弧结构能让压块在小角度偏转时依然保持和被压紧面的良好接触，不会因为边角磕碰出现接触不实的问题。零件的两个通孔为光孔设计，孔口做了微小的倒角处理，既可以去除钻孔后的毛刺，也能在穿入螺栓时起到导向作用，避免螺栓螺纹和孔口刮擦产生铁屑影响装配精度。零件的两个端面为平行的平面，平面度控制在适合承压的公差范围内，保证压紧时受力均匀，

　　不会出现偏载导致的螺栓受额外弯曲应力的问题。从设计思路上来说，这类压块的设计核心是兼顾压紧力传递和安装调整余量，首先确定通孔的直径要适配常用的连接螺栓规格，保证螺栓能顺利穿过同时不会有过大的间隙导致压块偏斜；两个孔的中心距要匹配常见工装的T型槽间距或者设备安装面的预留孔位间距，保证通用互换性；零件的整体厚度要根据需要承受的压紧力来计算，避免压紧时压块自身出现弯曲变形，通常这类小尺寸压块的厚度会比配套螺栓的公称直径略大，保证足够的抗弯截面模量；零件的宽度要和两端半圆弧的直径保持一致，也就是直边段的侧边和两端半圆弧相切，这种结构在加工时也更方便，用铣床加工轮廓时可以一次走刀成型，不需要额外的接刀工序，加工效率更高。从安装边界来看，

　　这类压块安装时需要保证被压紧的接触面平面度不低于压块自身端面的平面度，否则会出现局部接触导致压应力集中；穿入螺栓后，压块的直边段要尽量和被压紧构件的边缘保持平行，让压紧力的作用线落在被压紧构件的支撑范围内，避免出现杠杆效应导致工件翘起；两个螺栓的锁紧力矩要保持一致，避免压块单侧受力过大出现倾斜，长期偏载使用会导致压块出现不可逆的弯曲变形，也会让螺栓承受额外的弯曲疲劳载荷，降低连接结构的使用寿命。另外这类压块的表面通常会做发黑或者磷化处理，提升防锈能力，在车间多油污、多切削液的使用环境下能保持更长的使用寿命，表面的纹理是加工时的铣削痕迹，不会影响实际的承压和装配性能，只要两个平行端面的粗糙度满足使用要求即可，不需要做额外的抛光处理，能在满足使用性能的前提下控制加工成本。在做三维建模时，这类零件的建模逻辑也很清晰，先绘制长圆形的截面轮廓，拉伸得到实体后，在对称位置切除出两个通孔，再对孔口和零件的外棱边做微小的倒角处理，去除锐边即可，建模过程中要注意两个孔的同轴度以及两个端面的平行度约束，保证模型和实际加工的工艺要求一致，后续出工程图时也能直接标注对应的形位公差，指导车间加工生产。
