透明盖光盘收纳存储盒结构设计

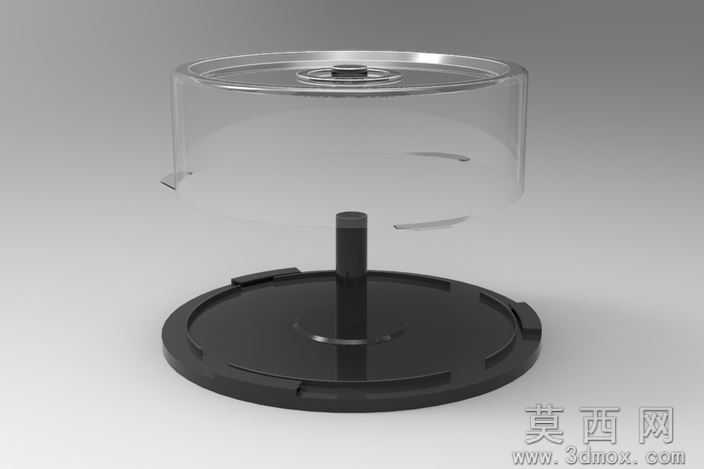

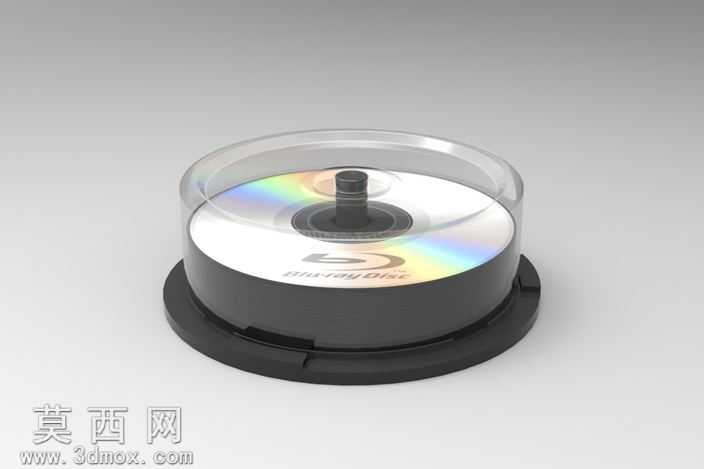

本作品为光盘收纳存储盒的三维设计成果，整体采用经典的圆筒式收纳结构，针对蓝光碟、CD、DVD等标准120mm规格光盘的日常收纳需求设计，可实现多片光盘的规整堆叠存放，避免光盘表面被刮擦、落灰，延长光学存储介质的使用寿命。建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先拆分各个功能部件再完成整体装配：首先构建底部的黑色塑料基座，基座中心设置凸起的定位轴柱，轴柱直径与标准光盘中心孔尺寸精准匹配，光盘可顺着轴柱依次套入堆叠，保证叠放过程中光盘不会偏移错位；基座外圈设置环形限位凸台，凸台内径与光盘外径适配，可约束最下层光盘的径向位置，同时凸台上设置均匀分布的卡扣结构，用于和上盖配合实现扣合固定。上盖部分采用高透明塑料材质设计，整体为倒扣的圆筒形结构，侧壁厚度均匀，既保证足够的结构强度避免受压变形，又能让用户无需开盖即可直观看到内部收纳的光盘类型与数量，上盖顶部做了微弧面处理，提升整体视觉质感，同时上盖开口边缘设置与基座卡扣对应的卡槽，扣合后可实现可靠的密封固定，避免日常挪动过程中盒体松脱、光盘散落。渲染阶段针对不同部件的材质特性做了精细化参数调整：基座与中心轴柱采用哑光黑色ABS塑料材质，调整粗糙度参数模拟磨砂塑料的漫反射效果，避免多余反光干扰结构展示；上盖部分采用高透明PC材质，设置合适的折射率与透光率参数，还原透明塑料的通透质感，同时添加轻微的折射焦散效果，让透明件的视觉表现更贴近真实产品；内部放置的光盘表面还原了光学存储介质的彩虹衍射效果，模拟光盘数据面的反光特性，让整体渲染效果更具真实感。结构设计上充分考虑日常使用的便利性，中心轴柱高度适配常规50片装光盘的堆叠高度，既保证收纳容量充足，又不会因为轴柱过高导致取放光盘时卡顿；基座底部做了微收边处理，放置在桌面时更加平稳，不会轻易滑动；卡扣结构采用圆角过渡设计，开合过程顺滑不划手，同时保证多次开合后卡扣不会出现断裂失效的问题。整体建模过程大量使用快捷键提升操作效率，所有特征均保留完整参数，后续可根据需求调整尺寸适配不同容量、不同规格的光盘收纳需求，也可在盒体表面添加品牌标识、纹理装饰等细节，拓展产品的外观设计空间。
