内六角全螺纹圆柱头螺栓三维建模作品

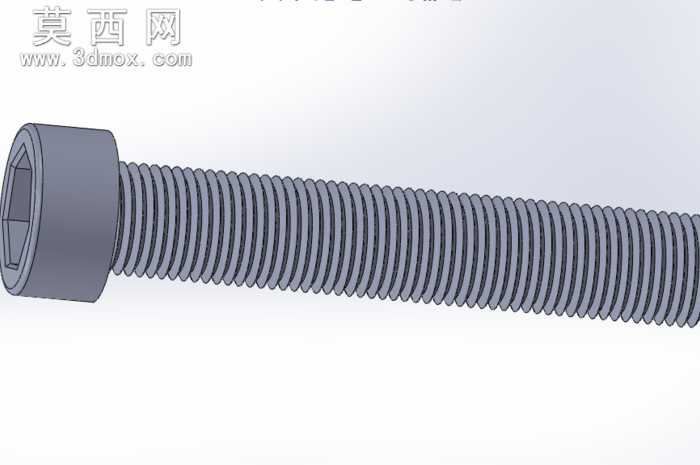

本作品为内六角全螺纹圆柱头螺栓的三维参数化建模成果，建模过程严格遵循紧固件通用设计规范，在SolidWorks软件环境下完成全流程构建。建模初期先梳理螺栓的核心结构逻辑，将模型拆分为圆柱头部、内六角驱动槽、全螺纹螺杆三个核心特征模块，优先绘制头部截面草图，通过拉伸凸台命令生成等直径圆柱头基体，随后在头部端面绘制正六边形内切圆轮廓，使用拉伸切除命令生成标准深度的内六角驱动槽，切除过程严格控制槽底倒角参数，避免应力集中的结构缺陷。螺杆部分采用扫描特征构建全螺纹结构，先绘制螺杆的圆柱基体，再根据螺纹公称尺寸绘制螺旋线路径，匹配标准牙型轮廓草图完成螺纹扫描切除，螺纹收尾处添加平滑过渡收尾特征，还原真实螺栓的螺纹加工工艺形态，避免螺纹末端出现尖锐破面。建模全程对所有特征添加参数化关联，将公称直径、螺杆长度、螺距、头部厚度、内六角对边尺寸等核心参数设置为可变量，后续可通过修改参数快速生成不同规格的同系列螺栓模型，大幅提升标准件建模的复用效率。材质与渲染阶段，为模型赋予合金钢材质属性，调整金属表面粗糙度参数模拟高强度螺栓的哑光镀锌表面质感，添加环境光遮蔽效果突出螺纹牙型的层次感与头部的轮廓细节，渲染视角选取斜向等轴测视角，完整呈现螺栓头部内六角结构、全螺纹螺杆的整体形态，同时通过剖面预览可验证螺纹牙型的啮合精度、头部与螺杆的同轴度公差，确保模型结构符合实际生产的装配要求。设计过程中重点考量标准件的通用装配属性，所有尺寸公差参考通用紧固件的行业标准设定，模型无多余碎面、特征层级清晰，可直接导入装配体完成螺纹连接的模拟装配，也可用于紧固件力学仿真分析、机械结构教学演示、产品装配动画制作等场景，模型的几何精度满足工业级设计使用需求。
