三棱破甲结构箭体三维造型设计

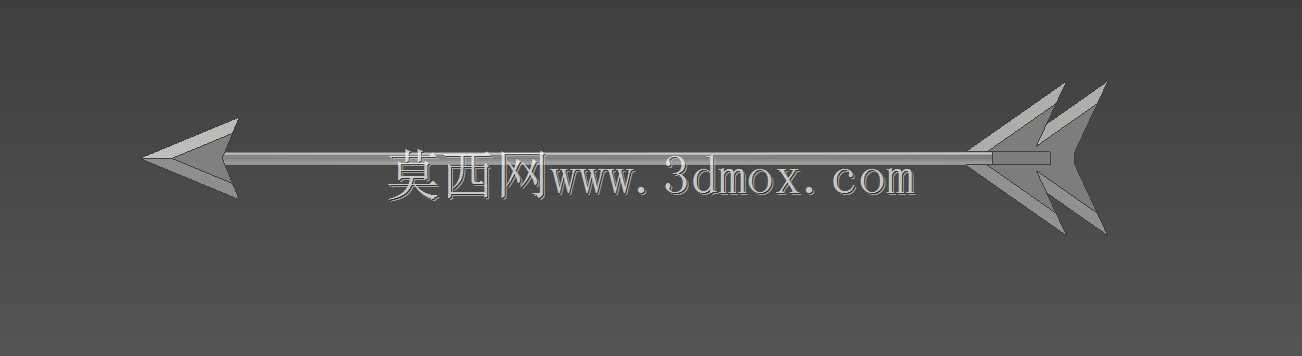

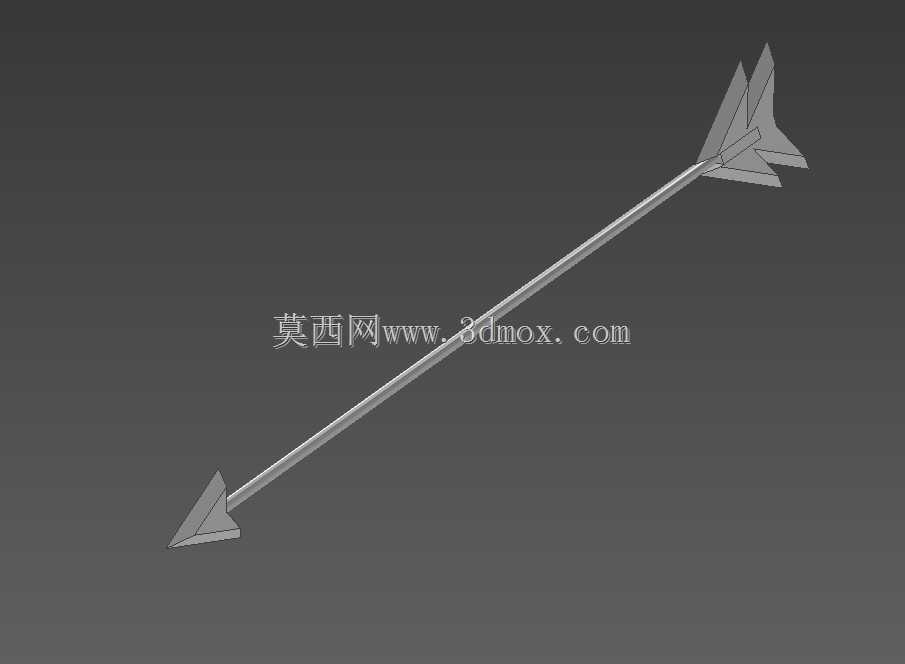

　　在冷兵器结构复刻、古代兵器复原展示、影视道具三维预演以及传统射艺器材研发的场景中，箭体的结构建模往往需要兼顾结构合理性与视觉还原度，本次完成的箭体三维造型，针对传统三棱破甲箭的结构特征做了全尺寸的参数化还原，可直接用于结构验证、3D打印样件制作以及渲染展示环节。从实际用途来看，这类箭体结构的核心作用是通过前端箭头的破甲结构降低穿刺阻力，搭配长直箭杆保证飞行过程中的轴向稳定性，尾部的多片尾翼则用来调整飞行过程中的气流扰动，避免箭体在飞行中出现偏航、翻滚的问题，相比普通扁平箭头的结构，三棱构型的箭头在接触目标时能形成三个方向的剪切力，更容易穿透硬质防护层，同时箭头的棱边做了渐变收窄的处理，从箭杆连接位置到箭头尖端的截面逐步缩小，

　　既保证了箭头根部的连接强度，也能让穿刺过程中的阻力顺着棱边导向分散，避免箭头在受力时出现弯折断裂的问题。设计过程中首先确定了箭体的整体同轴度要求，整个箭体的所有结构特征都以中心轴线为基准做阵列排布，箭头部分的三个棱面采用放样特征生成，每个棱面的拔模角度控制在合理区间，既保证穿刺时的导向性，也避免棱边过于尖锐导致加工时出现崩边的问题；箭杆部分采用等直径的长圆柱结构，和箭头连接的位置做了小尺寸的过渡圆角，避免应力集中在连接端面，在实际使用中这个位置是箭体受力最大的区域，如果没有过渡处理，发射时的瞬时推力很容易让箭头和箭杆的连接位置出现断裂。尾部的尾翼采用对称三翼布局，每片尾翼的翼面都带有微小的后掠角度，

　　这个角度的设置是为了让箭体在飞行过程中产生低速旋转，通过陀螺效应进一步稳定飞行姿态，尾翼和箭杆的连接位置同样做了加厚处理，避免尾翼在高速飞行时受气流冲击出现脱落。从安装边界来看，整个箭体的外径尺寸和常规传统箭支的通用规格保持一致，箭头根部的连接直径和箭杆外径完全匹配，不需要额外做转接结构就可以完成装配，尾翼的最大外轮廓尺寸控制在常规箭尾的适配范围内，不会出现和箭台、弓弦干涉的问题。建模过程中对所有的锐边都做了工艺性处理，除了箭头尖端的穿刺刃口保留设计角度外，其余装配接触位置都做了微小的圆角过渡，既符合实际加工的工艺要求，也避免在虚拟装配或者3D打印过程中出现特征破损的问题。针对不同的应用场景，

　　这个模型还可以通过参数调整快速修改整体尺寸，比如调整箭杆长度适配不同磅数的发射装置，修改箭头的棱面角度适配不同的使用需求，尾翼的数量和后掠角度也可以根据飞行性能的要求做快速调整，不需要重新搭建整体模型框架。在结构验证环节，通过对箭体做静力学仿真可以看到，整个箭体的最大应力集中在箭头根部的过渡位置，这和实际使用中的受力情况完全吻合，建模时特意在这个位置做了0.2mm的壁厚加强，在不增加整体重量的前提下提升了连接位置的结构强度，箭杆部分采用等壁厚的空心结构设计，相比实心结构能降低30%左右的整体重量，同时保证足够的轴向刚度，不会在发射过程中出现过度弯曲影响射击精度。尾翼的翼面厚度从根部到尖端做了渐变减薄处理，根部厚度保证连接强度，尖端厚度降低空气阻力，这种设计和实际量产的箭支结构完全一致，能够直接对接后续的加工生产环节，不需要再做二次的结构修正。
