200吨级泊位单型系泊系船柱结构设计

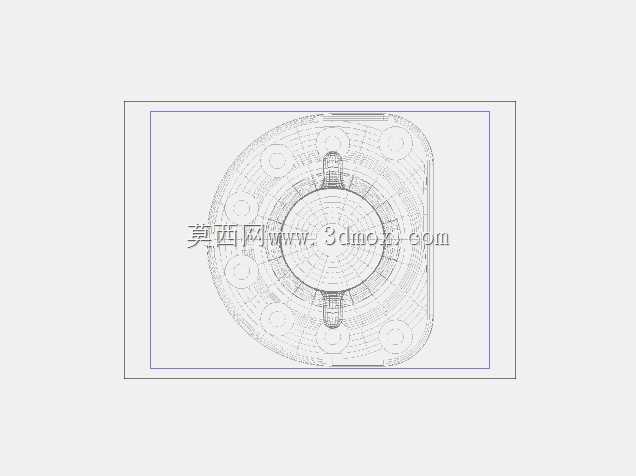

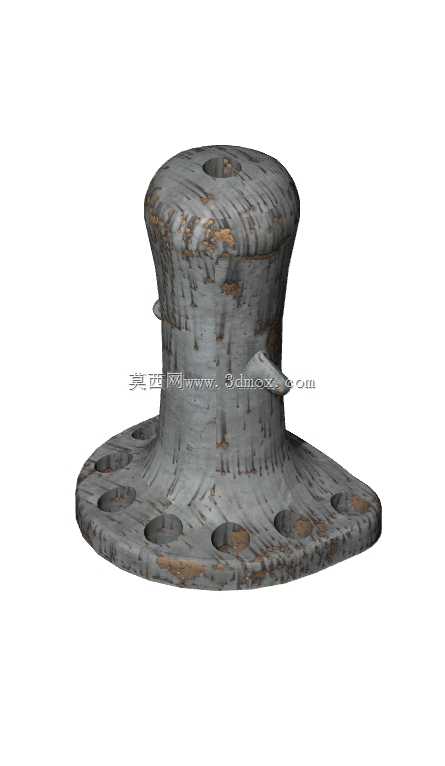

　　在港口与内河泊位的系泊系统设计中，系船柱是直接承担船舶系缆力的核心受力构件，本次呈现的单型系船柱针对200吨级泊位的靠泊需求设计，适配内河散货泊位、小型货运码头、内河旅游码头等场景的系泊作业需求，可满足500吨级以下内河船舶、作业驳船的临时与长期系缆固定需求。从结构受力逻辑来看，该系船柱采用整体铸造成型的柱体加法兰安装底座的结构形式，柱身中部设置突出的缆绳挡肩，可避免系泊缆绳在潮汐涨落、船舶受风浪荷载晃动时出现上窜滑脱的问题，柱顶开设的横向通孔可用于临时穿绕辅助缆绳，满足多船并靠、临时作业缆绳固定的使用需求。底座采用带均布安装孔的法兰盘结构，安装孔沿法兰盘圆周方向均匀排布，安装时可通过预埋地脚螺栓与码头混凝土承台刚性连接，

　　法兰盘与柱身衔接位置做了大圆弧过渡处理，可有效降低应力集中系数，避免船舶系泊时受突发冲击荷载导致柱根断裂。设计过程中首先根据泊位靠泊等级确定系缆力设计值，200吨级泊位对应的系缆力取值按照内河码头设计规范选取，柱身直径、挡肩外伸尺寸均经过受力验算，确保缆绳在任意角度牵拉时，柱身截面的抗弯、抗剪强度均满足材料许用应力要求，柱身高度的设定充分考虑了最高通航水位、船舶干舷高度、缆绳垂度的综合影响，避免低水位时缆绳摩擦码头承台边缘，也可防止高水位时缆绳从柱顶脱出。从安装边界来看，法兰底座的安装平面度要求控制在每米1毫米以内，地脚螺栓预埋时需保证垂直度偏差不超过1/1000，螺栓露出螺母的长度控制在2-3倍螺距范围，

　　安装完成后柱身垂直度偏差不得超过柱高的1/500，确保受力均匀传递至下部承台结构。柱身表面保留铸钢件的自然肌理，未做额外的光滑打磨处理，可增加与缆绳接触面的摩擦力，减少缆绳滑动磨损，同时铸钢材质本身的抗冲击、耐磨损特性，可适应港口高盐、高湿的作业环境，降低长期使用的维护频次。在实际码头作业场景中，这类单型系船柱通常沿泊位前沿线按照一定间距排布，相邻系船柱的间距根据泊位长度、船长参数确定，单柱可同时承接2-3根系缆的牵拉荷载，挡肩的圆弧过渡设计可避免缆绳受牵拉时出现锐角切割，延长缆绳的使用寿命。不同于双柱式系船柱，单型结构占用码头前沿面积更小，对于作业空间有限的内河小型泊位、趸船码头适配性更强，

　　柱身的锥度设计也可在一定程度上适配不同直径的缆绳系挂，无论是化纤缆还是钢丝缆都能稳定贴合柱身表面。建模过程中对柱根过渡圆角、法兰盘安装孔的位置度、挡肩的外伸尺寸都做了精确的参数化设定，可直接导入有限元分析软件做受力校核，也可直接用于后续的铸造工艺图纸输出，安装孔的孔径、孔距参数均符合码头附属设施的通用安装标准，可直接替换同吨位等级的老旧系船柱，无需对下部承台做额外改造。
