摩托车低风阻空气动力驱动后视镜结构

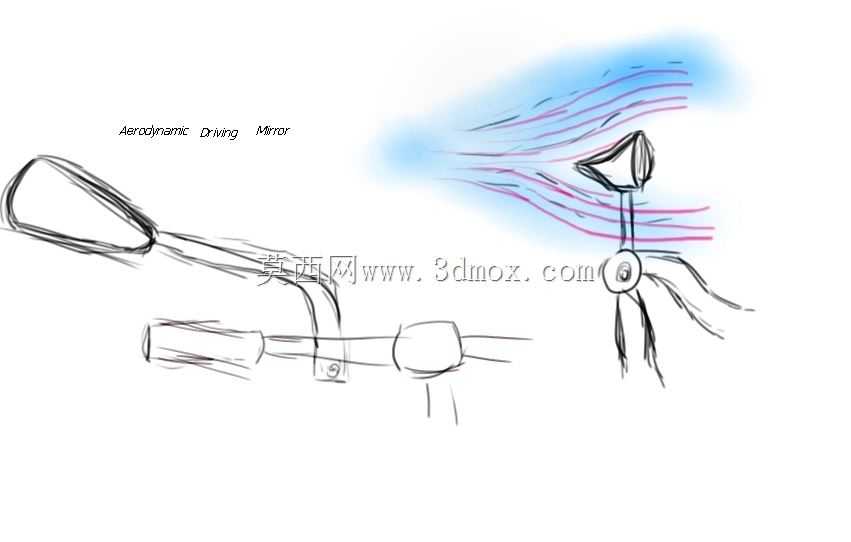

　　日常通勤、长途摩旅场景下，摩托车高速行驶时的风阻损耗、后视镜风振问题一直是影响骑行体验与能耗表现的关键因素，常规摩托车后视镜多采用支杆外伸的平板镜面结构，支杆与镜面形成的钝体结构在车速超过60km/h时就会产生明显的紊流区，不仅会增加整车风阻系数，紊流带动的镜体振动还会导致后视画面模糊，部分大排量车型高速行驶时后视镜抖振甚至会让骑手无法清晰判断侧后方车况，带来安全隐患。这款空气动力驱动镜的设计核心，就是通过气动外形优化消解传统后视镜的风阻与抖振问题，区别于传统后视镜依靠支杆刚性固定、被动承受气流冲击的结构逻辑，设计时将镜体的支撑结构与气流导向曲面做了一体化整合，镜臂采用流线型变截面设计，从车把安装端开始逐步收窄过渡到镜体连接位，

　　截面形状采用类似翼型的水滴形轮廓，气流经过镜臂时可以顺着曲面平滑分流，不会在镜臂后方形成大面积的低压紊流区。镜体本身的外形也没有采用常规的矩形或圆形平板设计，而是将镜面外壳做成带导流倾角的弧面结构，迎面而来的气流接触镜体后，一部分顺着镜壳上沿的导流面流向镜体后方，另一部分通过镜体与支杆连接位置的导流槽导向侧下方，避免气流直接冲击镜体背面形成反向推力。值得注意的是，这款结构在设计时充分利用了气流的动压作用，镜体与支杆的连接位预留了微小的活动阻尼间隙，当车速提升、气流冲击力增大时，气流作用在镜壳导流面上的力会带动镜体自动微调倾角，始终让镜面保持最优的后视角度，同时抵消一部分气流冲击带来的振动，不需要额外增加电控调节结构，

　　依靠纯机械气动结构实现自适应角度调整。从安装边界来看，这款后视镜的安装基座采用与常规摩托车车把匹配的夹装结构，适配直径22mm-28mm的标准摩托车车把管，安装时不需要对原车车把做打孔改装，只需要松开基座紧固螺丝固定在车把两端的合适位置，调整好初始镜面角度即可完成安装。整体结构的外伸尺寸比常规同规格后视镜缩短了15%左右，在保证镜面有效后视面积满足骑行视野要求的前提下，减少了整车的横向宽度，降低了窄路会车、车流穿梭时镜体刮蹭的风险。镜臂的长度设计经过视野校核，安装后镜面位置刚好处于骑手正常骑行坐姿的视线余光覆盖范围，不需要大幅度转动眼球就可以观察到侧后方的车况，同时镜臂的流线型结构不会遮挡骑手前方的观察视野。在实际骑行场景中，

　　这款气动后视镜在80km/h巡航速度下，镜体几乎没有明显的抖振情况，后视画面清晰度远高于传统平板后视镜，经过风阻测算，单只后视镜的风阻系数比传统结构降低40%左右，对于电动摩托车来说可以有效降低高速行驶的能耗，提升续航里程，对于燃油摩托车来说则可以减少高速行驶时的风噪，提升长途骑行的舒适性。设计过程中还考虑了不同骑行姿态下的视野适配，镜体与支杆的连接位置保留了手动调节的阻尼结构，骑手可以根据自己的坐姿、身高调整初始的镜面角度，气动自适应调整的行程控制在5度以内，不会因为气流作用导致镜面偏移过大丢失后视视野。结构的受力分析也做了充分校核，镜臂采用一体化的流线型支撑结构，在120km/h的风速下结构形变量小于0.2mm，不会因为高速气流冲击出现镜臂弯曲、镜体晃动的问题，连接位置的阻尼件采用耐候性橡胶材料，长期暴露在户外环境下也不会出现阻尼失效、锈蚀卡滞的问题。镜壳的导流曲面在设计时经过多轮流场仿真优化，确保气流经过镜体后不会在骑手的手部、头盔位置形成紊流，避免传统后视镜气流直冲手部导致冬季骑行冻手、气流冲击头盔产生风噪的问题，分流后的气流会顺着镜体侧方导向车身外侧，不会干扰骑手的正常骑行姿态。
