低温无摩擦式电磁制动结构三维设计

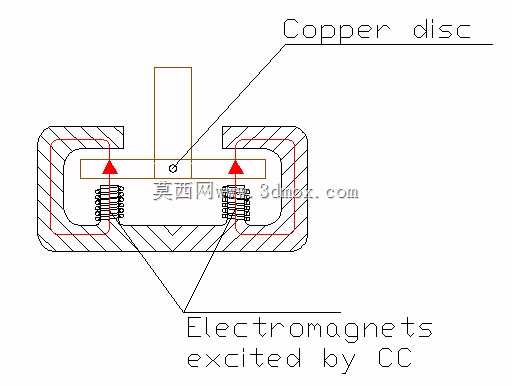

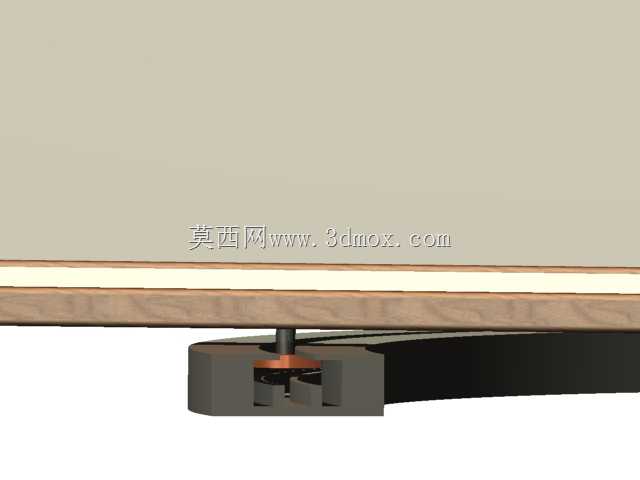

　　在深冷环境物料输送、低温实验台传动、极地科考设备动力传输这类常规摩擦制动完全失效的场景里，依靠电磁涡流效应实现无接触制动力输出的结构，是解决低温工况下制动件脆裂、摩擦系数骤降、润滑脂凝固卡滞问题的核心方案。这套结构的核心制动逻辑完全依托法拉第电磁感应原理，摒弃了传统制动副的接触式摩擦设计，两个对称布置的励磁电磁铁作为磁场发生源，中间设置可随传动轴同步旋转的金属导磁盘，当励磁线圈通入额定励磁电流时，两极之间会形成稳定的闭合磁路，旋转的金属圆盘持续切割磁感线，在圆盘内部形成闭合涡电流，载流导体在磁场中受到的安培力方向始终与圆盘旋转方向相反，由此产生的制动力矩不需要任何接触摩擦副传递，从根源上避免了低温环境下摩擦材料性能劣化、磨损碎屑堆积、接触面冻粘的问题。

　　从实际选型适配的角度看，这类无摩擦电磁制动结构的适配场景有明确的边界：首先是环境温度长期处于零下四十摄氏度以下的传动链路，比如液化天然气加注站的输送辊道、低温风洞的试件转台、高海拔地区的户外光伏追日传动机构，这类场景里常规的鼓式、盘式摩擦制动器会因为摩擦片橡胶基体脆化、制动卡钳润滑脂凝固出现制动滞后甚至完全失效的问题，而无接触的电磁制动结构没有相对运动的摩擦接触件，仅需要对励磁线圈做低温绝缘封装，就能在深冷环境下稳定输出制动力矩；其次是需要长期连续运行、不允许频繁停机更换制动易损件的传动场景，比如自动化立体仓库的堆垛机行走轴、长距离皮带输送机的尾部制动辊，这类设备的维护窗口极短，摩擦制动片的定期更换会大幅提升运维成本，而无摩擦的电磁制动结构没有磨损件，只要励磁线圈的绝缘性能不出现劣化，就能长期保持稳定的制动特性，不需要定期拆解维护。

　　在结构设计的细节处理上，这套制动结构的安装边界做了充分的适配性考虑：金属导磁盘采用高电导率的铝合金材质加工，厚度控制在8-12mm区间，圆盘直径根据所需额定制动力矩匹配，常规10N·m制动力矩对应的圆盘直径为180mm，圆盘与两侧电磁铁磁极的单边气隙严格控制在1.5-2mm，气隙过大会导致磁阻大幅升高，相同励磁电流下的制动力矩会出现30%以上的衰减，气隙过小则会因为传动轴的径向跳动出现圆盘与磁极的刮擦，破坏无接触的运行状态。两侧的电磁铁采用U型叠片铁芯结构，励磁线圈采用耐低温漆包线绕制，线圈外层包裹聚酰亚胺绝缘层，避免低温环境下绝缘层开裂导致的匝间短路；电磁铁的安装支架设置了腰型调节孔，可在安装时微调两侧磁极与圆盘的同轴度与气隙均匀度，降低对传动轴安装精度的要求。

　　从功能特性的维度看，这套制动结构的制动力矩与励磁电流呈线性正相关，在励磁电流未接通时，金属圆盘不受任何磁场力作用，可随传动轴自由旋转，转动阻力仅来自传动轴自身的轴承摩擦，不会给传动链路增加额外的空载阻力；当励磁电流线性升高时，制动力矩会同步线性增大，可通过调整励磁电流的大小实现制动力矩的无级调节，既可以满足紧急停机时的最大制动力矩需求，也可以满足传动系统匀速缓降时的小力矩阻尼需求。与传统摩擦式制动器相比，这种结构的制动响应速度仅取决于励磁线圈的电流上升速率，常规设计下响应时间可控制在50ms以内，不存在摩擦制动的接触间隙导致的制动滞后问题，同时因为没有摩擦磨损，制动过程中不会产生粉尘、噪音，也不会因为摩擦生热在低温环境下出现局部温差导致的结构变形。

　　在实际安装适配时，需要注意几个关键边界：首先是金属导磁盘必须与传动轴做可靠的周向固定，采用平键连接的方式传递扭矩，避免圆盘与轴之间出现相对转动导致制动力矩无法传递到传动链路；其次是电磁铁的安装支架必须具备足够的刚性，避免制动时的反作用力矩导致支架变形，改变磁极与圆盘之间的气隙；另外，励磁线圈的供电线路需要采用屏蔽线布设，避免大电流通断时的电磁干扰影响周边的传感设备。这套结构的整体轴向安装尺寸控制在120mm以内，径向最大尺寸不超过220mm，可直接适配直径20-30mm的常规传动轴，不需要对现有传动链路做大规模的结构改动，就能替换原有的摩擦式制动器，适配低温工况下的制动需求。

　　在建模过程中，所有配合面的公差都按照实际加工要求做了对应设置：圆盘与轴的配合采用H7/k6的过渡配合，保证周向固定的可靠性同时方便装配；电磁铁支架的安装孔位置度公差控制在0.1mm以内，保证两侧磁极的同轴度；磁极的端面平面度公差控制在0.05mm以内，避免气隙不均匀导致的制动力矩波动。所有结构件都做了对应的圆角与倒角处理，避免加工与装配过程中的应力集中，同时线圈部分预留了接线端子的安装空间，方便现场布线时的线路连接。
