自行车车架浇口结构有限元形变分析模型

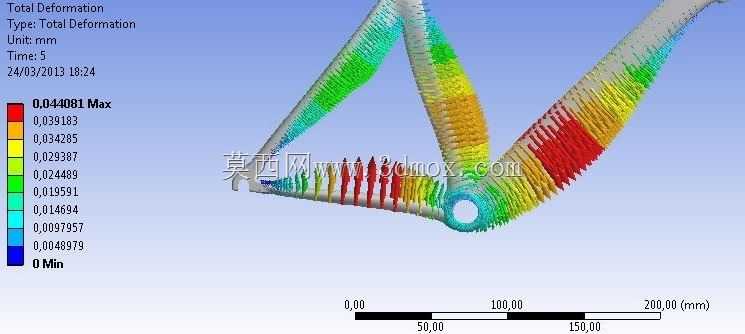

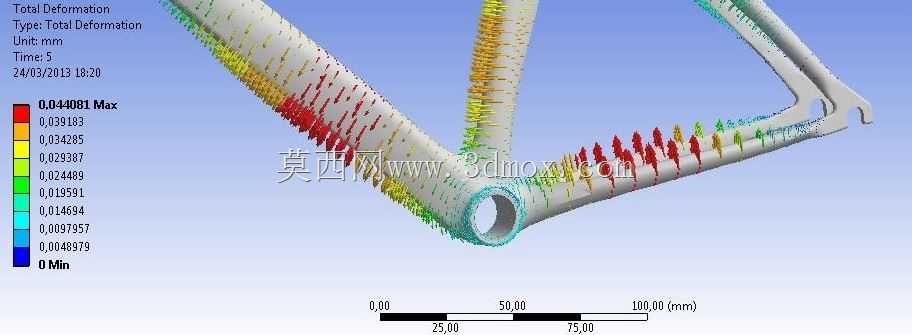

　　这套旋转浇口结构的设计，最初是针对碳纤维自行车架一体注塑成型过程中，传统直浇口易在架体三通位置产生熔接痕、纤维取向紊乱的痛点做的优化。实际量产场景里，自行车架的头管、上管、下管交汇区域是整车受力最复杂的位置，骑行过程中前轮传递的路面冲击、五通位置的踩踏载荷都会在这个区域形成应力集中，如果浇口设计不合理，成型后的架体在这个位置很容易出现强度不足、受冲击开裂的问题。从有限元分析的云图能看到，整个架体的总形变量控制在0.045毫米以内，最大形变出现在下管靠近五通的位置，这个结果和实际骑行载荷下的形变分布趋势是吻合的，说明浇口位置的选择让熔融物料在模腔内的流动路径更均衡，没有出现单侧填充过快导致的内应力积聚。设计这套旋转浇口的时候，

　　特意把浇口出料方向做了螺旋导向结构，不是传统的正对型腔壁直冲，而是让带短切碳纤维的熔融尼龙物料顺着旋转流道以旋流状态进入型腔，这样纤维在填充过程中不会因为直冲壁面出现取向折转，能顺着架体的管腔轴向排布，刚好匹配骑行时架体主要承受的轴向弯曲载荷，大幅提升成型件的轴向抗弯折强度。从安装边界来看，这套浇口是集成在自行车架注塑模具的定模侧，浇口套的定位台阶直径和标准模架的定位圈尺寸完全匹配，不需要额外改装模架就能直接装用，浇口的出料口位置对准架体下管靠近头管的内侧，成型后浇口凝料的残留位置在架体涂装后会被头管碗组的遮挡区域覆盖，不需要额外做大量的浇口后处理打磨，能减少后续工序的工作量。尺寸方面，

　　整个架体的分析模型长度参照常规公路车架的尺寸设定，头管到五通的水平距离对应54码车架的适配尺寸，管腔的壁厚从下管到上管做了渐变处理，靠近受力大的下管位置壁厚稍厚，上管位置适当减重来控制整车重量，旋转浇口的流道直径从进料端到出料端做了逐级收敛，能保证物料在流道内保持足够的注射压力，避免填充末端出现缺胶、缩痕的问题。做模流验证的时候特意把填充时间设到5秒，和实际量产时的注射周期参数保持一致，从形变分布来看，旋流进料的方式让整个型腔内的压力传递更均匀，没有出现传统浇口填充时远端压力不足导致的尺寸偏差，架体的后叉片安装位置形变量不到0.01毫米，能保证后续轮组安装的同轴度要求，不会出现轮组偏摆、刹车蹭碟的问题。

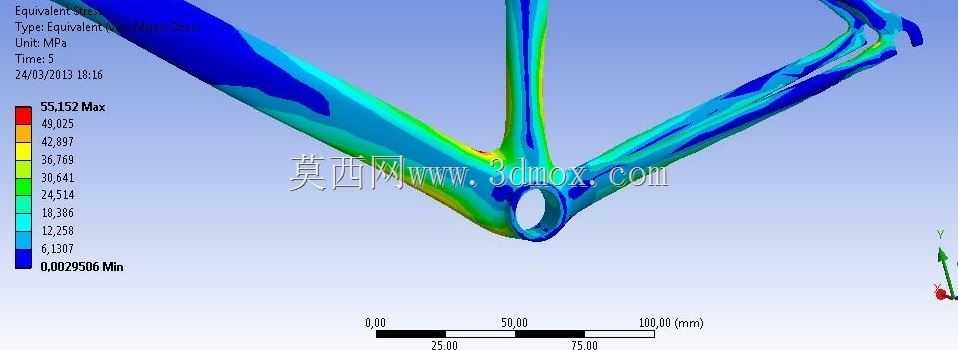

　　另外这套旋转浇口的结构也适配热流道改装，不需要改动浇口的主体结构就能换装热流道喷嘴，适配不同产能规模的生产线需求，小批量试模的时候可以用冷流道结构降低开模成本，大批量量产的时候换加热流道就能减少凝料损耗，提升材料利用率。从受力分析的结果来看，浇口位置对应的架体内壁没有出现明显的应力集中点，说明旋流进料的方式避免了物料直冲内壁造成的局部内应力，成型后的架体在做垂直冲击测试的时候，开裂位置不会出现在浇口附近，能满足自行车行业的安全强度标准。
