工业水泥工况用袋式除尘装置结构

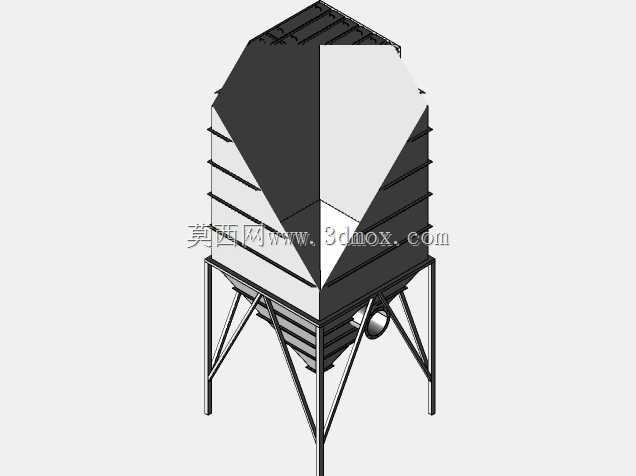

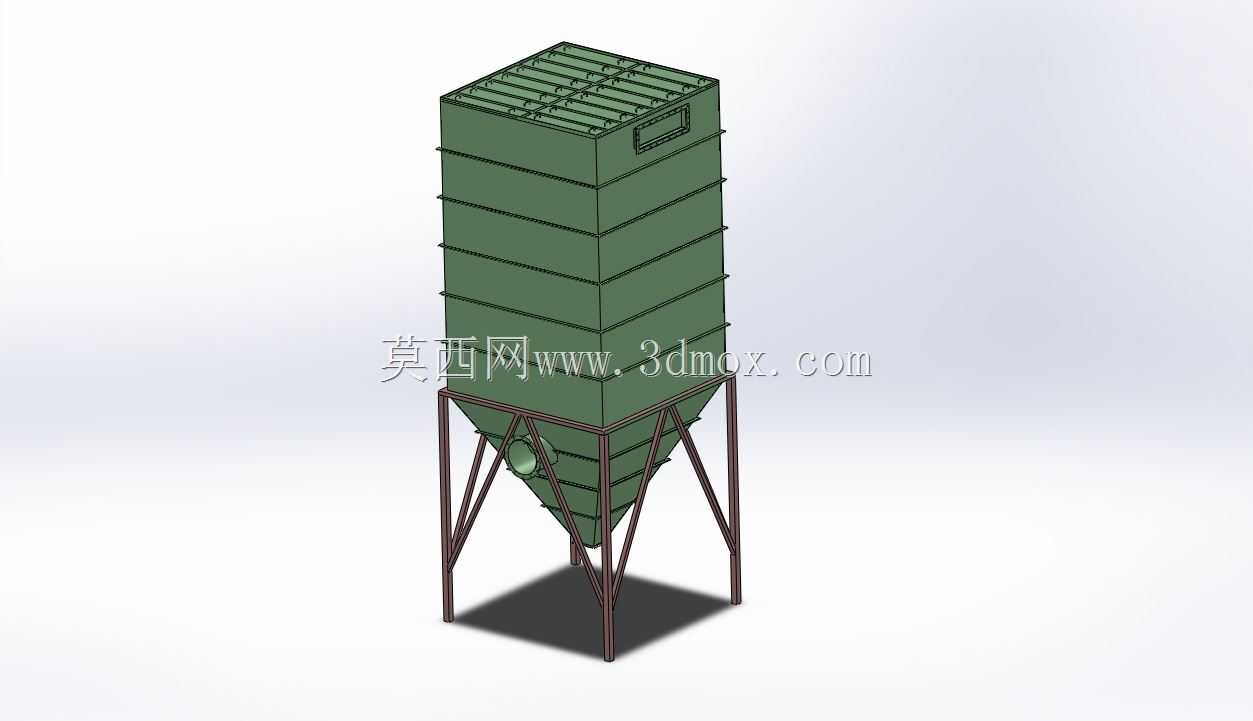

　　在水泥生产的全流程工段里，从熟料破碎、原料粉磨、水泥粉磨到成品包装发运，各个环节都会逸散大量高浓度无机粉尘，这类粉尘不仅会造成车间生产环境能见度下降，加速车间内转动设备的磨损失效，还会直接影响作业人员的职业健康，外排后更会造成大气污染物超标，袋式除尘装置正是这类工况下应用最广泛的粉尘治理核心设备。这套三维结构完整还原了水泥行业常用的上箱体、中箱体、下灰斗三段式袋式除尘器的整体构造，上箱体部分预留了喷吹清灰机构的安装空间，顶部做了分块式检修盖板设计，日常更换滤袋、检修喷吹组件时不需要拆解整体顶盖，只需要打开对应仓室的盖板即可作业，大幅降低了生产间隙的运维工作量。中箱体作为滤袋的安装承载区域，内部预留了花板的安装定位台阶，

　　花板作为分隔净气室与含尘气室的核心承压部件，在建模时已经预留了标准的滤袋安装孔位公差，设计人员可以直接根据处理风量的需求调整滤袋的排布密度与单仓滤袋数量，不需要重新搭建中箱体的基础框架。下部的锥形灰斗采用了大倾角锥壁设计，角度设置完全匹配水泥粉尘的安息角参数，避免粉尘在灰斗内壁堆积架桥，灰斗侧壁预留了振动器的安装接口，遇到湿度偏高的粉尘工况时，可以加装仓壁振动器辅助落料，灰斗下部预留了卸灰阀的安装法兰，可直接匹配刚性叶轮给料机或者双层翻板阀，实现锁气卸灰的功能，避免漏风造成除尘效率下降。整套设备的支撑框架采用型钢焊接结构，四条主立柱与灰斗外壁的斜向支撑形成稳定的桁架受力结构，可承受满灰状态下灰斗的全部载荷，

　　同时支撑腿底部预留了地脚螺栓安装孔，可直接与混凝土基础的预埋螺栓对接，安装时不需要额外做支架改制。从安装边界来看，这套设备的外形为立式方箱结构，进风口设置在中箱体下部侧方，出风口设置在上箱体侧方，现场管路对接时可直接匹配常规的工业通风管道法兰尺寸，不需要额外做变径转接。设备的整体受力经过校核，在常规室内安装工况下，不需要额外做墙体附着加固，仅靠底部地脚螺栓固定即可满足抗风、抗震的使用要求。在功能设计上，这种结构的袋式除尘器可以实现99%以上的粉尘捕集效率，完全满足水泥行业的粉尘排放要求，含尘气体从进风口进入中箱体后，大颗粒粉尘会在重力作用下直接落入下部灰斗，细小粉尘会随着气流附着在滤袋外表面，过滤后的净气进入上箱体从出风口排出，

　　当滤袋表面粉尘层增厚到设备阻力设定阈值时，顶部的喷吹系统会释放高压脉冲气流，瞬间喷吹滤袋内部，使滤袋产生高频振动，将表面附着的粉尘层抖落至灰斗内，完成清灰作业，整个清灰过程可实现自动化控制，不需要人工停机操作。建模过程中对各个部件的装配公差做了预留，比如滤袋与花板的配合间隙、检修门的密封胶条安装槽、喷吹管的定位卡槽等细节都做了还原，结构设计人员可以直接在这个模型基础上根据具体项目的处理风量、场地限制调整设备的长宽高尺寸，也可以直接拆分各个部件生成加工图纸，用于设备的生产制造。对于设备选型人员来说，这个模型可以直观展示设备的整体占地尺寸、接口位置，方便在做车间工艺布置时提前预留安装空间，避免后期管路对接、设备进场时出现空间干涉的问题。不同于小型单机除尘设备，这种结构的袋式除尘器可以根据处理风量的需求做模块化拼接，单台设备可以扩展多个仓室，适配从几十立方米每小时到几十万立方米每小时的不同处理风量需求，除了水泥行业外，也可适配冶金、木工、粮食加工等其他产生干性粉尘的工况场景，只需要根据粉尘的特性调整滤袋的材质、灰斗的倾角参数即可。
