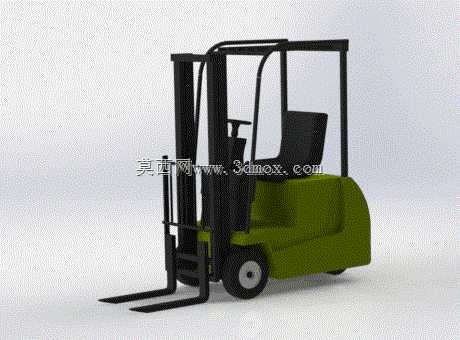

电动平衡重式仓储叉车三维结构设计

　　这款电动平衡重式叉车的三维结构，完全围绕厂内仓储、车间物料转运的实际作业场景搭建，建模过程中优先考虑了窄通道作业的通过性需求，区别于大吨位内燃叉车的宽体设计，该车型将整车宽度控制在1.1米范围内，最小转弯半径压缩至1.8米，能够适配多数生产车间1.8米宽的主通道、仓储区1.5米宽的货架间通道作业需求，无需对现有厂区通道进行拓宽改造，可直接对接现有仓储布局。从功能实现逻辑来看，整车采用蓄电池后置的平衡重布局，将配重块与电池仓结构整合设计，既省去了额外的铸铁配重占用空间，也让整车重心后移，在额定载荷1.5吨的作业工况下，门架前倾6度、后倾12度的全行程范围内，整车纵向稳定系数始终保持在0.4以上，满足厂内机动车辆的安全规范要求。

　　门架部分采用两级嵌套的槽钢导轨结构，起升高度覆盖2.5米至3米的常规仓储堆垛需求，货叉间距可根据托盘规格在200mm至800mm范围内无级调节，适配川字底、九脚底等多种标准塑料托盘、木托盘的叉取作业，货叉前端做了15度的倒角过渡，避免对位不准时刮蹭托盘底部结构。驾驶区的设计完全围绕长时间作业的人机工程要求展开，座椅采用悬浮式减震结构，与方向盘、操作手柄的相对位置按照成年操作者第5百分位到第95百分位的人体尺寸做了适配，操作者坐立时手臂自然下垂即可触及升降、倾斜操作杆，腿部空间预留了足够的踩踏活动余量，不会出现长时间作业腿部局促的问题；护顶架采用矩形钢管焊接成型，顶部高度距离驾驶室地板2米，既满足顶部防坠物的安全防护要求，

　　也能顺利通过厂区内2.2米净高的防火门、车间夹层通道。行走驱动部分采用前驱单电机布局，驱动轮布置在车身前部平衡重支点前方，转向轮为后部双轮结构，转向角度最大可达75度，配合小半径转弯的结构设计，在狭窄区域内可实现原地转向调整，无需多次进退调整车位。建模过程中对所有部件的安装边界做了明确的干涉校验：电池仓的抽拉结构预留了10mm的安装间隙，日常维护时可直接从车身侧面抽出电池组，无需拆解护顶架或门架结构；液压泵站布置在座椅下方的舱体内，周边预留了20mm的检修操作空间，可直接伸手完成油管接头、滤芯的更换作业；车身侧面的覆盖件采用快拆卡扣固定，拆卸时无需专用工具即可打开，方便日常检查线路、液压管路的磨损情况。从实际作业的适配场景来看，

　　这款叉车主要面向车间工序间的半成品转运、仓储区的成品出入库堆垛、装卸货区域的货车上下货作业，因为采用蓄电池动力，运行时无尾气排放、噪音低，可直接在封闭的无尘车间、食品加工车间、医药仓储区域内使用，不存在内燃叉车的尾气污染问题。整车的离地间隙控制在100mm，能够顺利通过厂区内常见的50mm高的减速带、车间地面的小型沟槽，不会出现底盘剐蹭的问题；轮胎采用实心橡胶结构，无需充气，避免了厂内尖锐金属碎屑扎胎导致的停机问题，适配厂区内多铁屑、多杂物的地面工况。门架的视野设计做了优化，两根门架立柱的间距设置为800mm，操作者坐立时可通过两根立柱之间的空隙清晰观察到货叉尖端的对位情况，无需侧身探头观察对位，降低了长时间作业的疲劳强度，也减少了对位不准导致的货物磕碰风险。液压系统的管路全部沿门架立柱内侧布置，采用管卡固定，避免货叉升降过程中管路与运动部件发生摩擦，管路的弯曲半径全部大于管径的3倍，减少液压油流动的阻力，同时延长管路的使用寿命。整车的电气线路全部采用波纹管防护，沿车身内侧的走线槽布置，接插件全部采用防水型结构，可适应车间内偶尔的地面冲洗、潮湿作业环境，不会出现线路短路的问题。
