叉车货叉承载结构三维设计模型

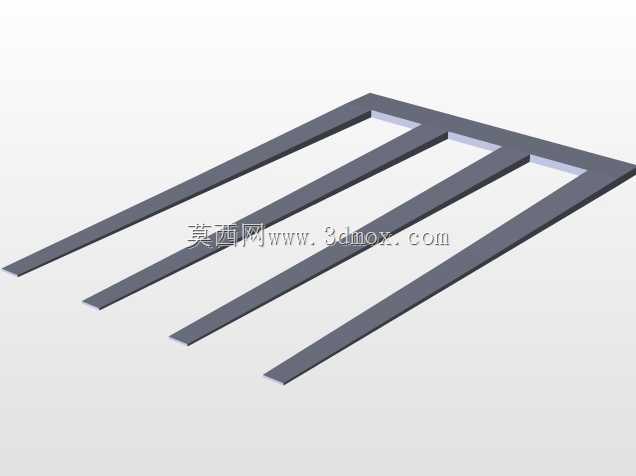

　　在仓储物流、厂区物料转运、港口集装箱装卸这类高频重载搬运场景里，货叉作为叉车直接承接载荷的核心执行部件，其结构合理性直接决定整车载荷上限、作业安全冗余以及长期服役的抗形变能力。本次呈现的结构为叉车标准配置的挂钩型货叉组，整体采用四叉平行排布的结构形式，区别于常规双叉货叉的载荷分布逻辑，四叉结构可将托盘承载面的支撑点从两个拓展至四个，对于大尺寸幅面的软包物料、长条形型材、整垛轻质板材这类易在双叉支撑下出现中部挠曲变形的载荷，能有效分散集中应力，避免托盘中部因支撑不足出现弯折塌落的风险。

　　从实际作业的功能逻辑来看，该货叉组的每根叉体均采用等强度变截面设计，叉根位置与挂架连接的区域做了加厚处理，这一区域是货叉承受弯矩最大的位置，作业时整个载荷的力矩都会集中在叉根与挂架的贴合面处，加厚处理能在不额外增加整叉重量的前提下，提升截面的抗弯模量，避免长期满载作业后叉根出现疲劳裂纹。叉体从根部向叉尖方向做了平缓的厚度递减，一方面能降低叉尖的插入阻力，方便作业人员快速将货叉插入托盘底部的进叉间隙，另一方面也能减少叉体前端的自重冗余，降低叉车前部的悬垂载荷，提升整车满载行驶时的纵向稳定性。

　　设计过程中首先明确了安装边界的适配要求，货叉组上部的连接挂板采用标准挂钩式结构，可直接适配市面上主流吨位平衡重式叉车的货叉架安装槽，挂板上的定位卡槽间距符合通用叉车门架的安装尺寸规范，不需要额外改制门架结构即可完成换装，挂板与叉体的连接位置采用满焊焊接工艺，焊脚高度按照满载1.5倍安全系数做校核，避免焊缝位置在冲击载荷下出现开裂。每根叉体的水平段上表面做了平面度公差控制，安装后四根叉体的上表面高度差控制在2mm以内，避免承载时出现单根叉体受力过载的情况，叉体的两个侧边做了小圆角钝化处理，既可以减少进叉时对托盘底部的剐蹭损伤，也能避免作业过程中尖锐边角对操作人员造成磕碰伤害。

　　从外形尺寸的适配逻辑来看，单根叉体的长度按照标准1200mm深度工业托盘的进叉深度设计，叉体间距可根据常用托盘的进叉口位置做适应性调整，四叉的排布间距覆盖了川字底、九脚底等多种常见工业托盘的支撑筋位置，不管是仓储常用的塑料托盘、木托盘，还是金属周转箱的底部支撑结构，都能实现稳定的支撑贴合。叉尖位置做了3度左右的上翘角度处理，这个角度是经过实际作业验证的合理范围，角度过小会导致货叉承载后出现下挠时叉尖拖地，行驶过程中剐蹭地面；角度过大则会导致进叉时叉尖顶到托盘的上横梁，无法顺利插入托盘底部，同时满载起升时容易出现载荷向后滑移的风险。

　　在结构强度的设计考量上，叉体整体选用高强度合金结构钢作为基材，建模过程中对叉根圆角过渡位置做了应力集中优化，避免直角过渡导致的应力突变，每根叉体的下表面在靠近叉根三分之一长度的位置做了轻微的预拱处理，抵消满载作业时产生的下挠变形，保证承载时叉体上表面保持水平状态，避免载荷出现前倾滑落的风险。连接挂板的上部设置了限位挡块，安装后可与货叉架的上横梁贴合，限制货叉在作业过程中的向上窜动，挂板下部的锁止孔位可配合货叉架上的定位销，实现货叉间距调整后的位置固定，避免行驶过程中货叉出现横向滑移导致载荷偏载。

　　实际应用中，这类多叉结构的货叉特别适合建材生产车间的板材转运、造纸行业的整垛纸卷搬运、家电制造车间的整箱成品转运这类场景，相比常规双叉货叉，它的支撑幅面更宽，对于重心分布不均的载荷也能实现更平稳的承托，减少作业过程中载荷侧翻的概率。建模过程中所有的安装配合面都保留了合理的公差间隙，挂板与货叉架的配合间隙控制在装配允许的范围内，既不会因为间隙过大导致作业时货叉晃动，也不会因为间隙过小导致安装拆卸困难，叉体的所有非配合面都保留了均匀的加工余量，方便后续根据实际使用需求做表面热处理或者耐磨层堆焊处理，提升叉体表面的耐磨性能，延长长期使用的寿命。
