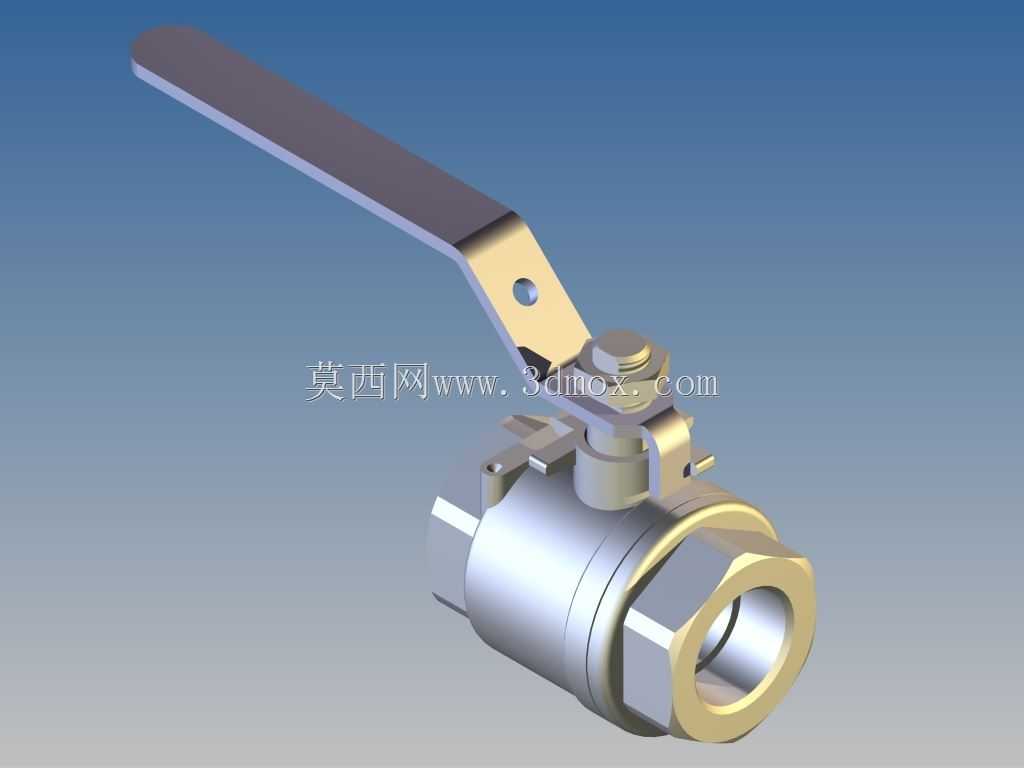

G3/4内螺纹手动球阀结构设计

　　这款G3/4规格的手动球阀，核心应用场景集中在民用给排水、小型液压回路、低压气动输送以及民用暖通管路的通断控制环节，适配公称通径20mm的管路系统，日常工况下可耐受1.6MPa以内的工作压力，适用介质涵盖常温清水、润滑性液压油、无强腐蚀性的压缩空气等常规流体，在户内供水支管、小型设备冷却回路、车间压缩空气终端支路里都能见到同结构产品的实际应用。从实际使用逻辑来看，这类球阀的核心功能是通过手柄的90度旋转，带动内部球体转动，实现管路通路的全开或者全闭，相比同通径的闸阀、截止阀，它的操作行程更短，全开状态下流道几乎无缩径，流体通过时的压力损失更小，而且密封副的接触状态更稳定，长期处于全开或者全闭工位时不容易出现介质渗漏的问题。

　　做结构设计的时候，首先要考虑的是操作端的力矩传递逻辑，手柄采用扁钢冲压成型的长杠杆结构，力臂长度经过匹配，普通人徒手操作就能克服密封副的摩擦阻力完成开关动作，不需要额外借助扳手类工具，手柄和阀杆的连接部位采用扁方定位加铆压固定的结构，避免长期开关操作后出现手柄打滑、空转的问题，阀杆伸出阀体的部位设置了轴用挡圈和填料密封结构，既可以限制阀杆的轴向窜动，也能防止介质从阀杆配合间隙向外渗漏。阀体部分采用分体式组合结构，左右两个阀体通过螺纹旋合压紧中间的球体和密封阀座，这种结构的好处是装配工序简单，后期如果密封件出现磨损，拆开阀体就能快速更换密封件，不需要整体报废整个阀门；两端的连接部位采用G3/4非密封管螺纹，

　　安装时只需要在螺纹部位缠绕适量生料带或者配合密封垫圈，就能和同规格的管路接头实现可靠连接，安装边界上，阀门两端螺纹的有效旋合长度控制在12mm左右，安装后阀体整体的轴向长度约65mm，手柄处于全开位置时，沿手柄方向的最大外伸尺寸约110mm，布局管路的时候需要预留足够的操作空间，避免手柄被周边构件遮挡无法完成90度旋转操作。球体部分采用铜合金材质加工，表面做抛光处理，降低和密封阀座之间的摩擦系数，密封阀座采用聚四氟乙烯材质，既具备足够的密封性能，也有一定的自润滑效果，减少开关操作时的磨损量，延长阀门的实际使用寿命。在建模过程中，需要重点关注几个配合尺寸的公差控制：阀杆和阀体配合孔的间隙要控制在0.05-0.1mm之间，

　　间隙过大会导致阀杆晃动，影响密封性能，间隙过小则会导致操作力矩过大，开关手感生涩；球体和两侧阀座的压紧量要控制在0.2-0.3mm，压紧量不足容易出现内漏，压紧量过大则会大幅提升操作力矩，甚至会导致密封件被压溃失效；阀体两端连接螺纹的同轴度要控制在0.1mm以内，避免装配后球体出现偏斜，导致开关卡滞或者密封失效。另外，手柄上的定位孔和阀体上的限位凸台要做匹配设计，确保手柄旋转到90度位置时能被精准限位，让球体的通孔正好和管路流道完全对中，避免出现节流效应导致流阻增大。这类阀门在实际选型时，除了关注通径和连接螺纹规格，还要确认密封材质和阀体材质的介质兼容性，如果是用于输送高温流体或者有腐蚀性的介质，需要对应更换密封件和阀体材质，不能直接套用常温清水工况的结构参数。从三维建模的角度来说，做这类阀门模型的时候，要先把内部流道的尺寸做准确，不能只做外形的形似，要保证各个零件之间的装配关系符合实际生产的装配逻辑，比如球体的转动行程、阀杆的限位结构、阀体的连接螺纹参数都要和实际产品的尺寸一致，这样的模型才能用于后续的管路布局干涉检查、装配工艺模拟等实际工程环节，而不是单纯的外观展示用模型。
