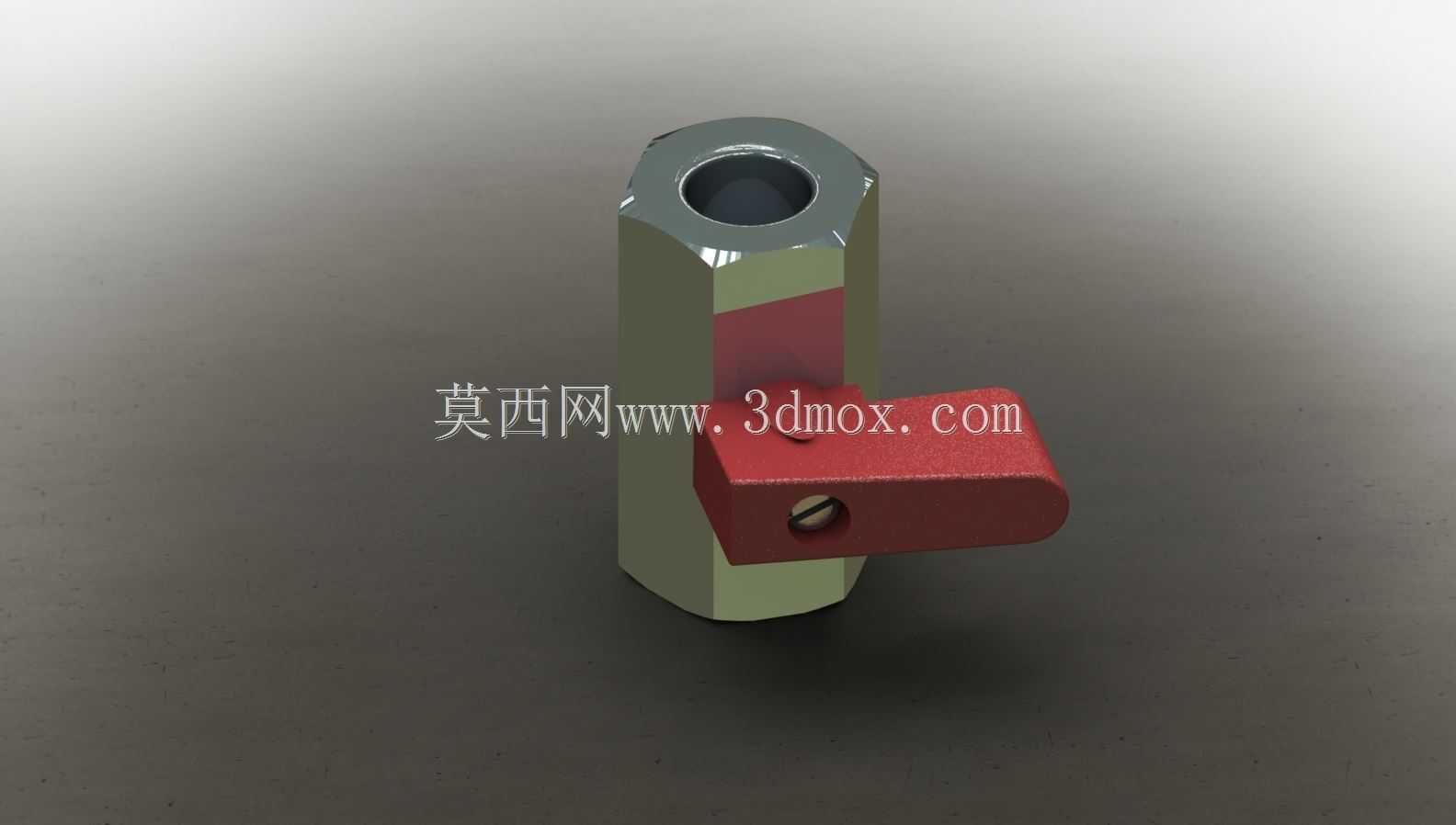

小型1/4NPT螺纹连接手柄式管接球阀

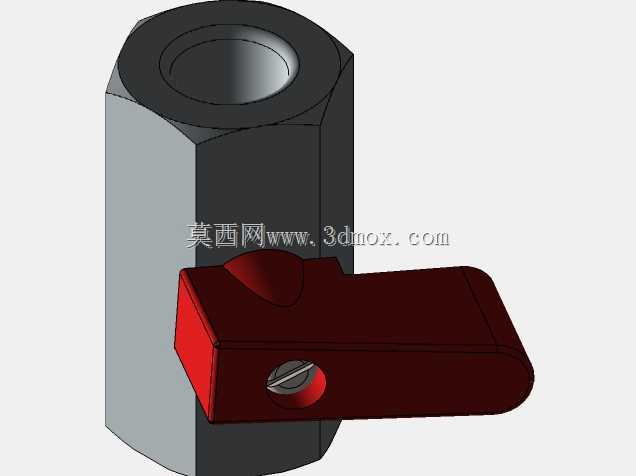

　　这款小通径手动球阀主要适配1/4规格NPT锥管螺纹连接场景，常见于小型气动控制回路、实验室气路管线、小型液压辅助支路、设备冷却水细管路等需要小流量通断控制的场合，核心作用是在管路系统中实现介质通路的快速截断与导通，相比同通径的截止阀、旋塞阀，它的操作力矩更小，手柄旋转90度即可完成全开全关动作，日常运维中切换状态不需要额外工具，徒手就能完成操作。从结构设计来看，整体采用直通式流道布局，介质流经阀体时的阻力损失极小，不会出现小通径阀常见的流道截流导致的压损过大问题，阀体主体采用六角外形结构，安装时可以直接用普通开口扳手夹持受力，不需要定制专用工装，适配现场常规安装工具的使用习惯。手柄采用扁平式加长设计，操作时的力臂长度经过核算，

　　即使在管路带一定压力的工况下，也不需要过大的扳动力就能完成开关动作，手柄与阀芯的连接部位采用扁方加紧定螺钉的固定方式，长期反复操作不会出现手柄打滑、空转的问题，避免了很多小型阀常见的操作失效隐患。安装边界方面，这款阀的轴向总长度控制在极小的范围内，适合安装在设备内部管路排布紧凑、操作空间有限的位置，两个连接端的NPT螺纹为标准锥管螺纹，不需要额外加工过渡接头就能直接和同规格的NPT外螺纹管路、气动接头直接适配，安装时不需要预留过大的扳手操作空间，六角阀体的对边尺寸符合常规管螺纹接头的夹持标准，现场安装时不会出现扳手无法卡合的问题。密封结构上，阀芯采用浮动式球芯设计，依靠介质压力就能推动球芯贴合出口侧密封座，

　　低压工况下也能保证可靠密封，不会出现小压力下内漏的问题，整体没有外露的活动密封点，日常使用中不需要频繁补充密封填料，减少了运维工作量。在实际选型应用中，这类小型球阀常被布置在设备支路的前端，作为单个支路的独立切断阀使用，当某一支路需要检修或者更换元件时，不需要关停整个系统的总管路，只需要关闭对应位置的这个小阀就能完成隔离操作，大幅提升了多支路系统的运维便利性。建模过程中对各个配合部位的公差带做了合理预留，球芯与密封座的配合间隙、手柄与阀杆的配合公差都按照实际加工的精度要求做了设定，模型可以直接用于后续的装配干涉检查、管路排布模拟，也能作为非标设备设计时的阀类选型参考模型，直接导入装配体中做空间占位校验，避免后期管路安装时出现阀件与周边结构件干涉的问题。
