直齿空心花键轴传动零件结构设计

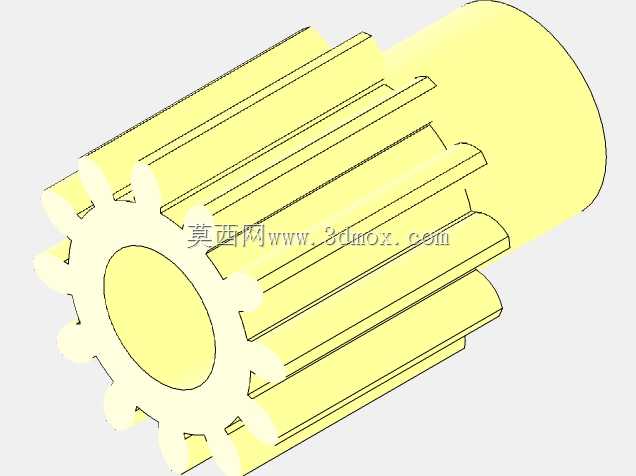

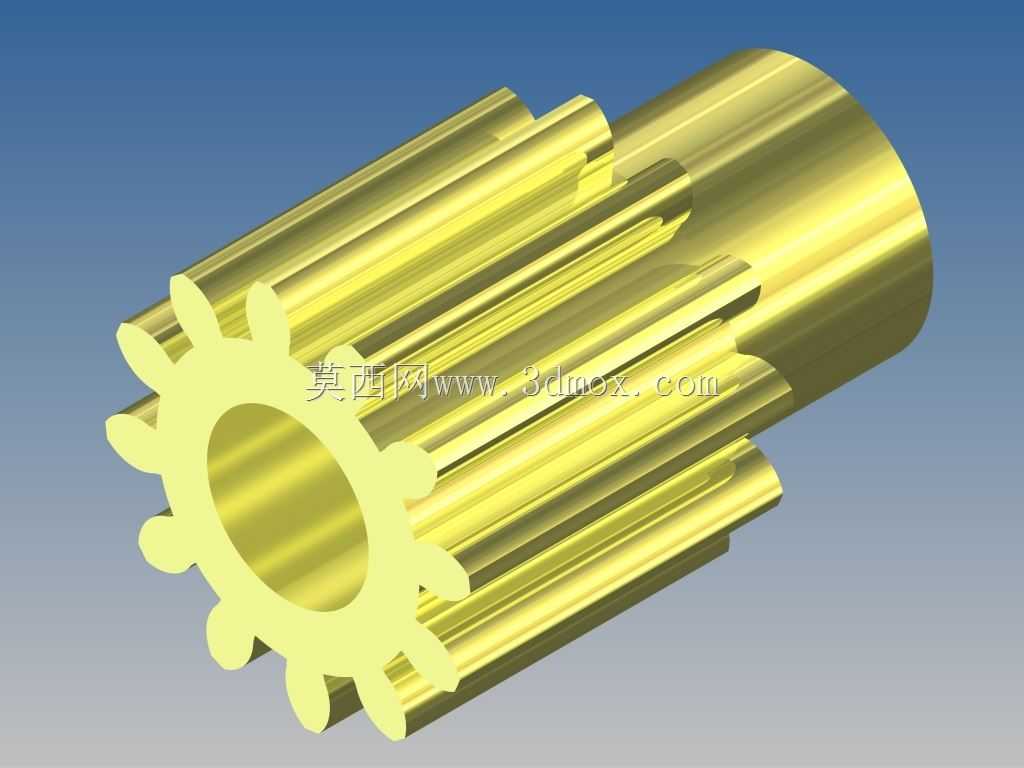

　　这类直齿空心花键轴多应用在中小载荷的平行轴传动场景中，常见于轻工输送设备、小型机床进给机构、农用机械的动力传递单元，区别于实心花键轴，空心结构的设计首先是为了适配设备内部穿设管线、输送润滑介质的需求，同时能在保证扭转强度满足工况要求的前提下，大幅降低零件自身重量，减少传动副的转动惯量，提升传动系统的响应速度。从结构设计逻辑来看，该零件的外齿采用直齿廓设计，齿向与轴线平行，加工时可采用滚齿、插齿工艺一次成型，相比斜齿花键，不存在轴向分力，对配套的支撑轴承轴向承载要求更低，安装时的轴向定位容错率更高，适合轴向滑移频次不高的定比传动场景。零件的内孔为贯通式设计，内孔直径与外齿的分度圆直径比例经过强度校核，

　　既保证了齿根位置的壁厚满足扭转剪切强度要求，避免长期受交变载荷出现齿根断裂，也预留了足够的内孔通径满足穿线、过油的装配需求。齿部的齿形参数经过适配优化，齿顶高、齿根圆角都做了圆滑过渡处理，没有应力集中的尖锐棱角，在高频正反转的传动工况下，能有效降低齿面的接触应力集中，减少齿面点蚀、崩齿的失效概率。安装边界方面，该零件的轴向定位依靠两端的轴颈台阶，装配时与配套的花键套配合长度覆盖全齿长的80%以上，保证齿面接触应力分布均匀，不会出现局部载荷过大导致的偏磨。齿侧间隙选取了中等精度传动的配合公差，既可以补偿安装时的同轴度误差，也能避免间隙过大导致的传动回程误差，满足常规工业设备的传动精度要求。零件的外圆柱面除齿部外的光轴段，

　　用于安装支撑轴承或密封件，表面粗糙度要求控制在Ra1.6以内，保证轴承内圈与轴面的配合紧密度，避免跑圈问题。在实际选型应用中，这类零件多用于传递扭矩在100N·m以内的传动链路，相比平键连接的轴类零件，花键结构的齿部接触面积更大，承载能力更强，同时允许配套的传动轮做小范围的轴向滑移，适配需要小幅调整传动位置的机构需求。设计过程中，齿部的分度圆直径选取结合了配套传动件的中心距要求，齿宽尺寸根据传递扭矩的大小做了匹配，避免齿宽过大导致的载荷分布不均，也防止齿宽过小带来的齿面压应力超标。空心结构的内壁做了去毛刺处理，避免穿设管线时划伤线缆外壁，若用于润滑介质输送场景，内壁粗糙度可进一步提升，减少介质流动阻力。零件的两端端面都做了倒角处理，

　　倒角角度为45度，既方便装配时的导向导入，也能去除端面加工产生的锐边，避免装配过程中划伤操作人员或配套密封件。在工况适配性上，这类直齿空心花键轴可适配润滑脂润滑或稀油润滑场景，齿面硬度根据载荷需求可做调质或表面淬火处理，常规载荷下采用45号钢调质即可满足使用要求，重载场景下可更换为40Cr材质做表面高频淬火，提升齿面耐磨性能。从装配逻辑来看，该零件安装时需保证两端支撑轴颈的同轴度误差控制在0.02mm以内，避免齿面出现偏载，装配完成后手动转动应无卡滞，齿面接触斑点沿齿高、齿长方向的分布比例符合中等精度传动的要求。这类零件的结构通用性较强，可通过调整齿部参数、内孔直径、轴段长度适配不同的设备安装空间，在非标自动化设备改造、老旧设备备件替换场景中应用十分广泛，设计时无需额外做复杂的结构定制，仅需根据实际安装边界调整对应尺寸参数即可快速适配。
