塔贝拉设备用圆锥铜制传动伞齿结构

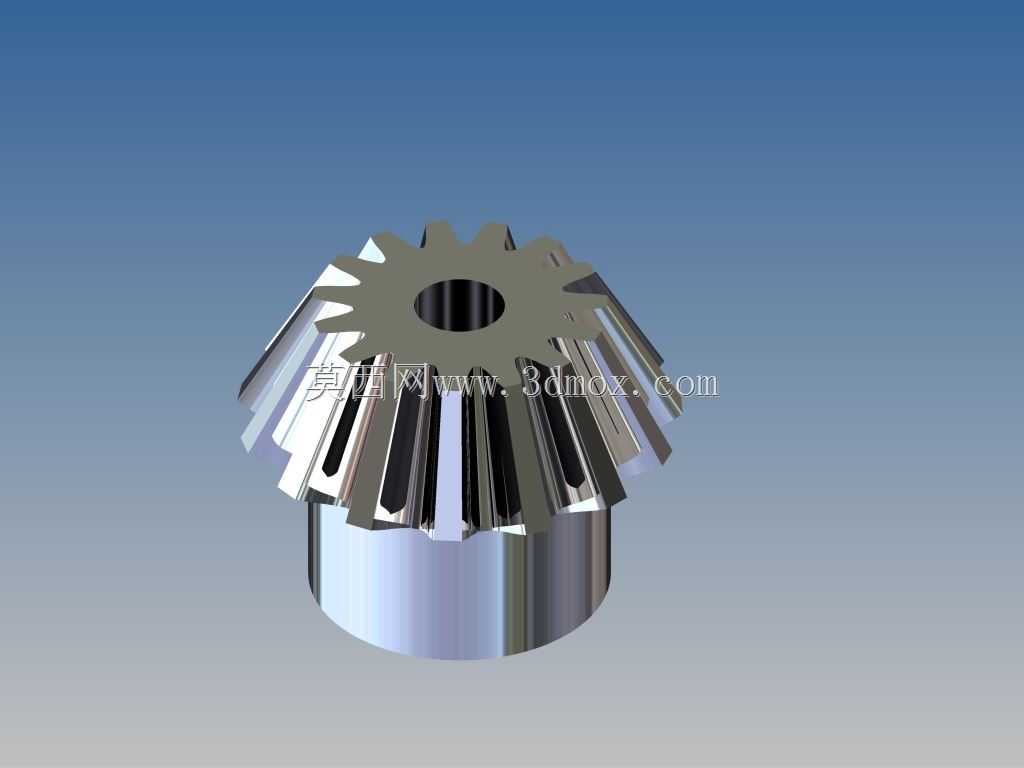

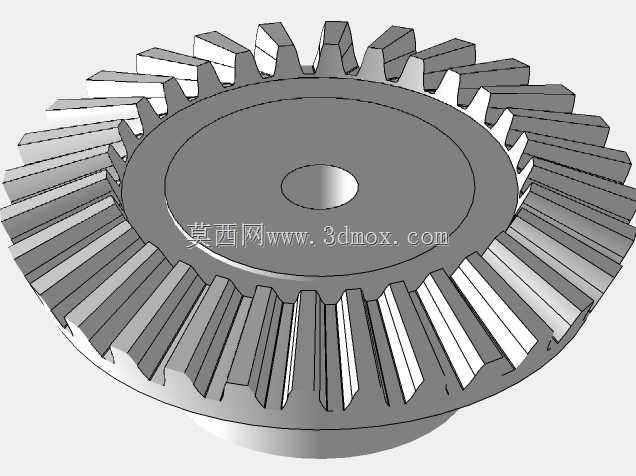

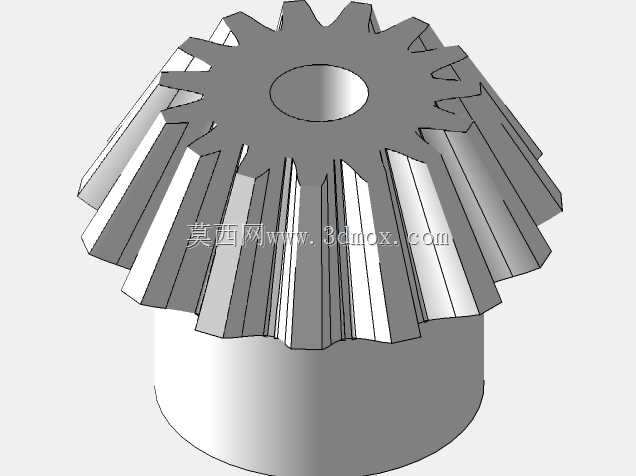

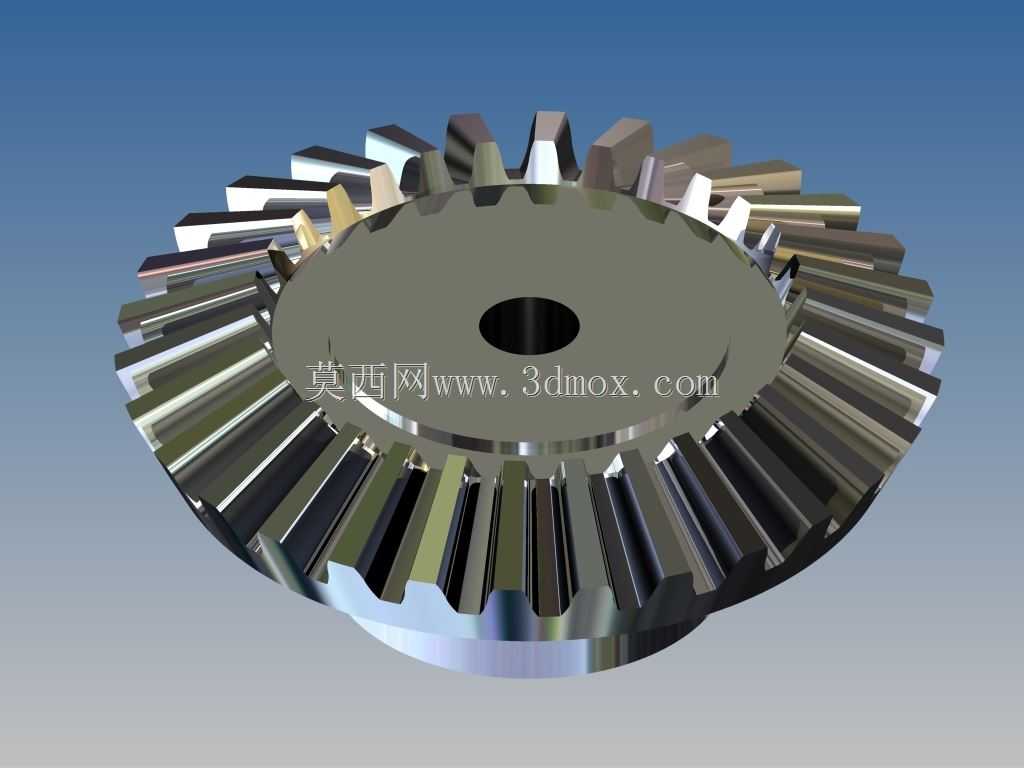

　　在中小功率交错轴传动的工况场景里，圆锥齿轮始终是传递相交轴回转动力的核心部件，这款铜制圆锥齿轮的设计，最初就是瞄准食品加工、轻纺设备以及小型流体输送装置里的低速重载传动段做的适配，毕竟铜质基材本身的自润滑特性，能在少油甚至间断润滑的工况下降低齿面咬合的风险，比常规钢制齿轮在这类维护不便的工位里适配性更强。从实际安装边界来看，这款锥齿的轮毂段做了等直径圆柱延伸设计，轴孔与安装轴的配合选用过渡配合公差，装配时不需要额外加工定位轴肩，靠轮毂端面就能直接贴合设备安装壁面完成轴向定位，轮毂外圆的粗糙度控制在Ra1.6，既可以直接作为带轮或者联轴节的安装基准，也能加装防尘密封端盖，阻挡工况里的纤维、粉尘进入齿面啮合区域。

　　齿形设计上没有选用常规的直齿锥齿收缩齿结构，而是采用等顶隙齿形设计，这种设计的好处是齿根圆角不会沿着齿长方向逐渐收窄，轮齿的抗弯强度在整个齿宽上分布更均匀，不会出现小端齿根应力集中导致的断齿问题，同时顶隙保持一致也能避免啮合时齿顶与配对齿的齿根发生干涉，储存润滑脂的空间也更充足，在转速不超过300r/min的工况下，不需要持续供油就能保证齿面的润滑状态。实际选型适配的时候，要注意配对齿轮的轴交角必须严格匹配设计值，安装距的调整要靠安装面的调整垫片来控制，不能靠硬敲齿轮轴向移位来凑啮合间隙，侧隙控制在0.1到0.2mm之间最合适，侧隙太小容易在运转发热后出现卡滞，侧隙太大则会导致传动换向时的冲击过大，影响传动精度。

　　这款齿轮的齿部加工如果是小批量制作，可以采用铣齿后做齿面修光处理，因为铜材的切削性能好，不需要做渗碳淬火这类热处理，加工完成后只需要做去毛刺和表面钝化处理就能直接装配，相比钢制锥齿的加工流程更短，交付周期更快，适合设备维修替换或者小批量定制设备的配套使用。在传动功能上，这款锥齿可以实现两相交轴之间的等速或者变速传动，只要调整配对齿轮的齿数比就能匹配不同的转速和扭矩输出需求，因为铜材的减震性能优于钢材，传动过程中的噪音比同规格钢制锥齿低5到8分贝，用在对噪音控制有要求的民用设备或者办公类机械里也非常合适。设计阶段做三维建模的时候，齿形的生成要严格按照渐开线锥齿的生成逻辑，先确定分锥角、齿顶高系数、顶隙系数这些基础参数，再沿着齿长方向扫描生成齿体，不能用近似的拉伸或者放样来替代齿形，否则加工出来的齿轮啮合时会出现接触区偏移，要么只在齿端接触导致局部磨损过快，要么啮合间隙不均匀出现传动卡顿。轮毂部分的壁厚设计要满足扭矩传递的强度要求，键槽的位置要正对齿厚的中间位置，避免装配时键槽与齿根位置重合导致轮毂强度不足，轴孔的倒角要做1×45度，方便装配时导入安装轴，也能去除轴孔边缘的毛刺避免刮伤安装轴的配合面。从实际使用场景的反馈来看，这类铜制锥齿用在小型食品搅拌机的传动箱里，因为偶尔会接触到食品级润滑脂甚至少量食材碎屑，铜材的耐腐蚀性也能满足长期使用的要求，不会像铁质齿轮那样容易生锈污染物料；用在小型纺织设备的导纱传动机构里，

　　铜齿的自润滑特性可以减少日常维护的频次，不需要频繁加注润滑油也能长期稳定运转，避免油污沾染纱线影响产品质量。安装的时候要注意，齿轮与轴的周向固定靠平键来实现，平键的配合选用正常连接公差，不需要打顶丝额外固定，因为轮毂的轴向长度足够，平键的接触长度能满足额定扭矩下的挤压强度要求，轴向固定靠轴端的挡圈或者端盖压紧轮毂端面即可，不需要在齿轮上加工螺纹孔，避免破坏轮毂的整体强度。齿面的接触区调整是装配时的核心步骤，正常的接触区应该在齿面的中间位置，沿齿长方向接触长度不低于齿宽的60%，沿齿高方向接触高度不低于齿高的50%，如果接触区偏向齿顶或者齿根，就要调整两齿轮的安装距，直到接触区位置符合要求，这样才能保证齿轮在满负载运转时受力均匀，不会出现局部过载磨损的问题。
