机加工固定夹持用重型台钳结构

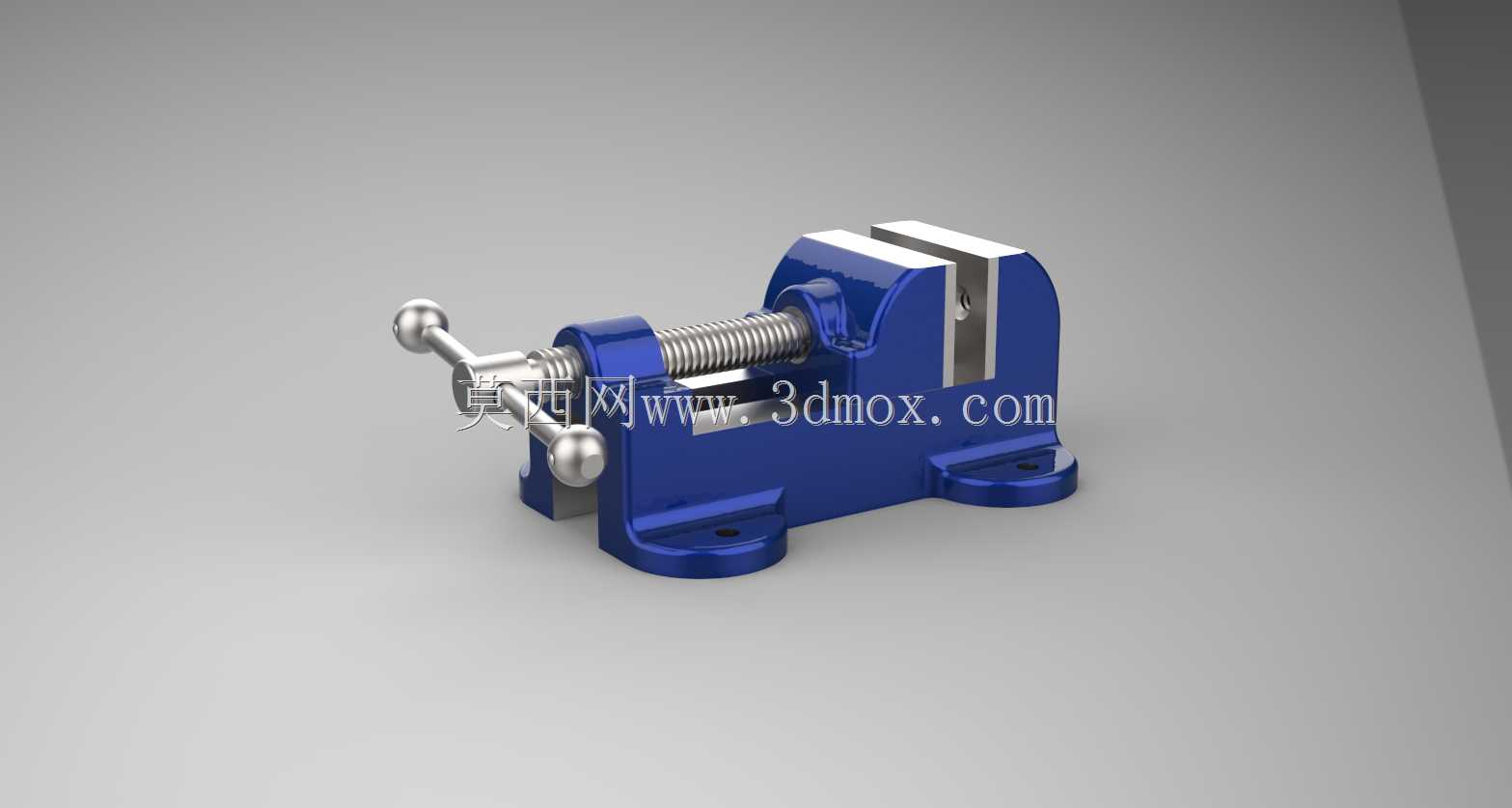

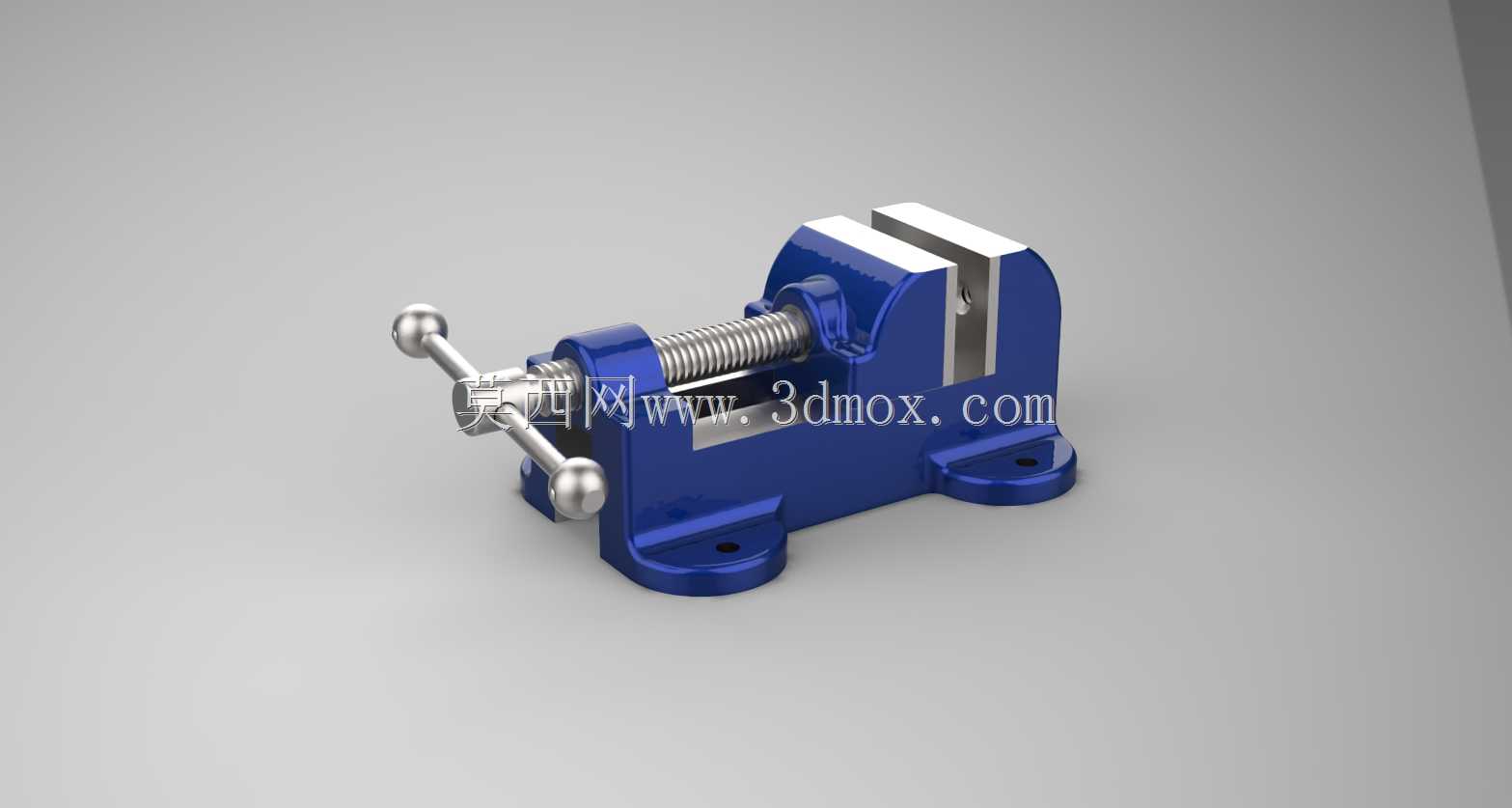

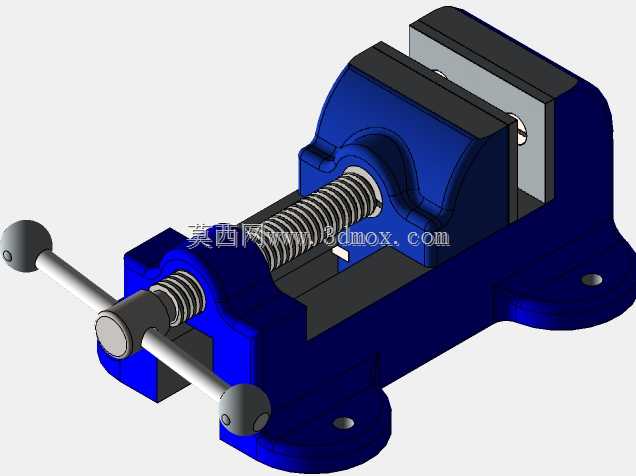

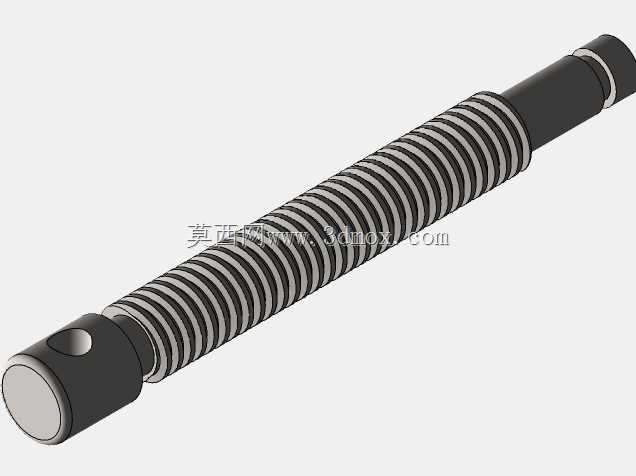

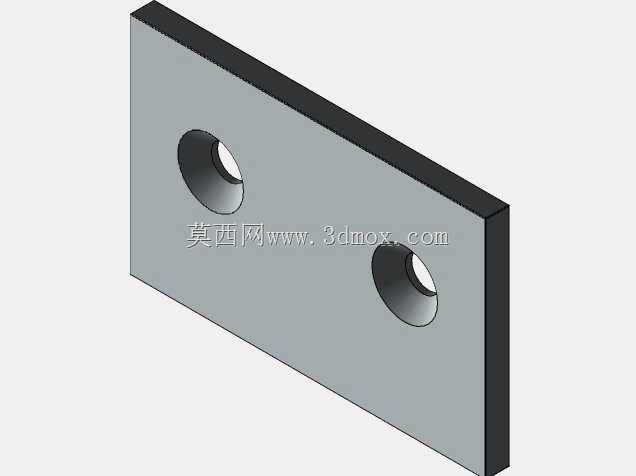

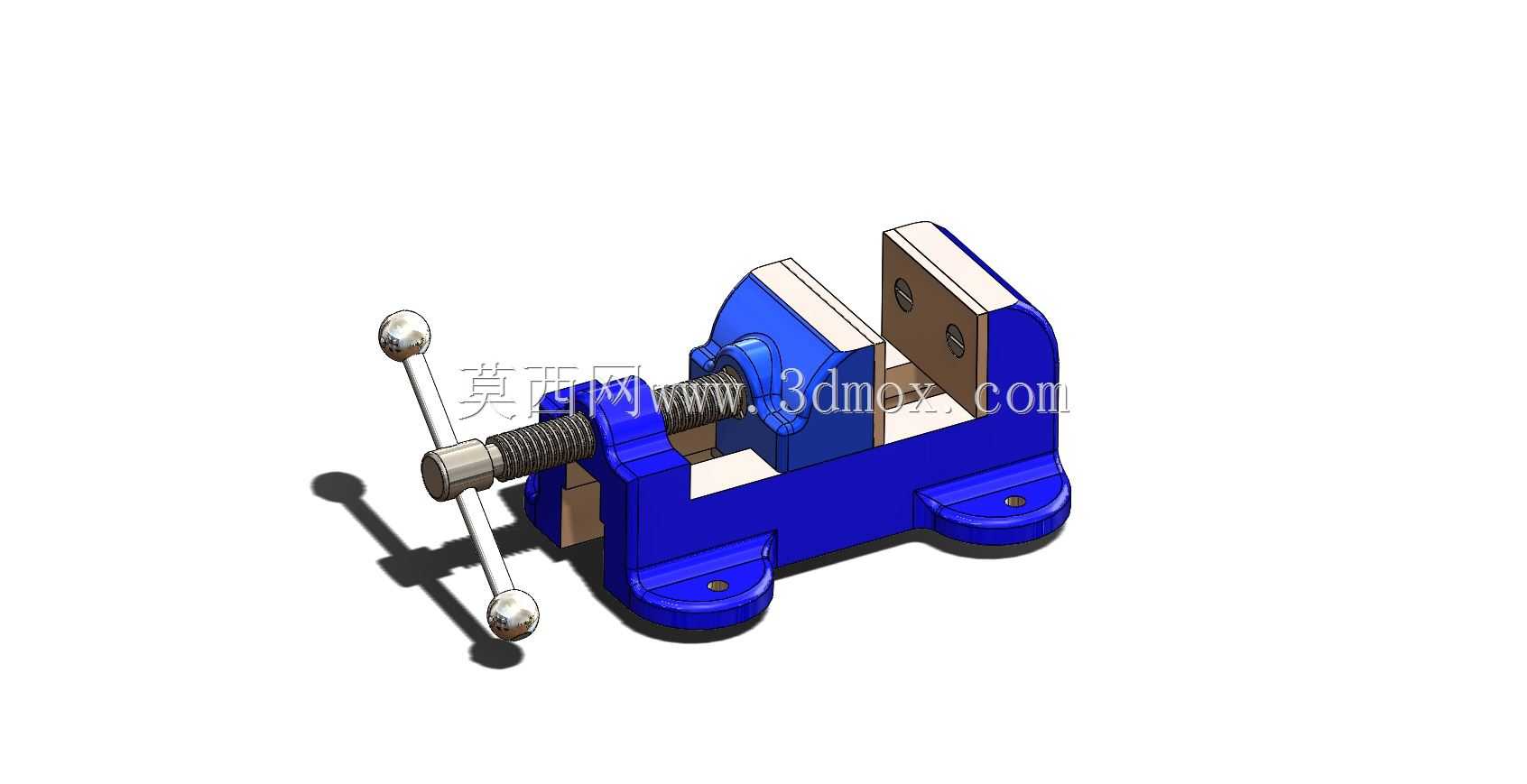

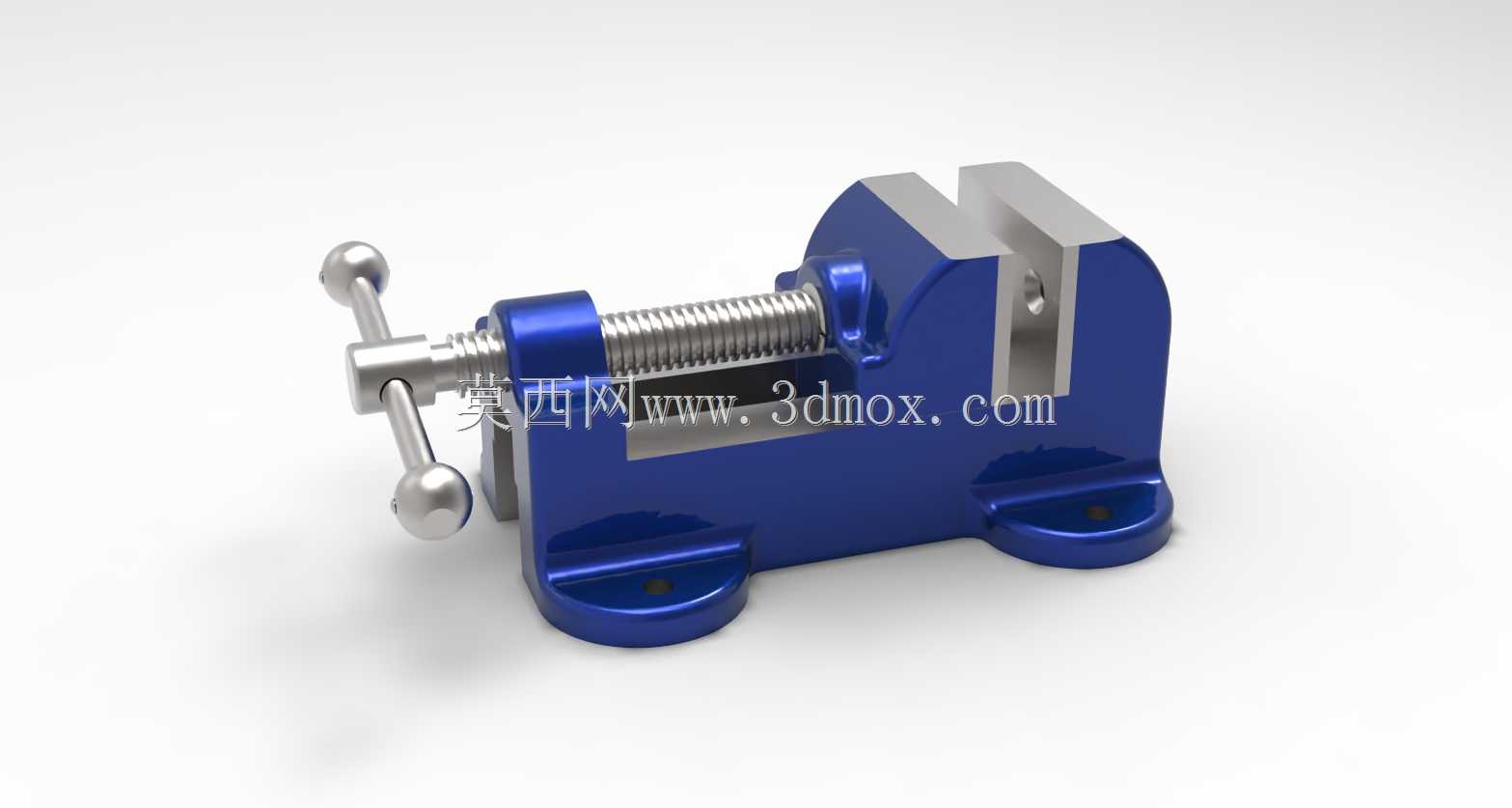

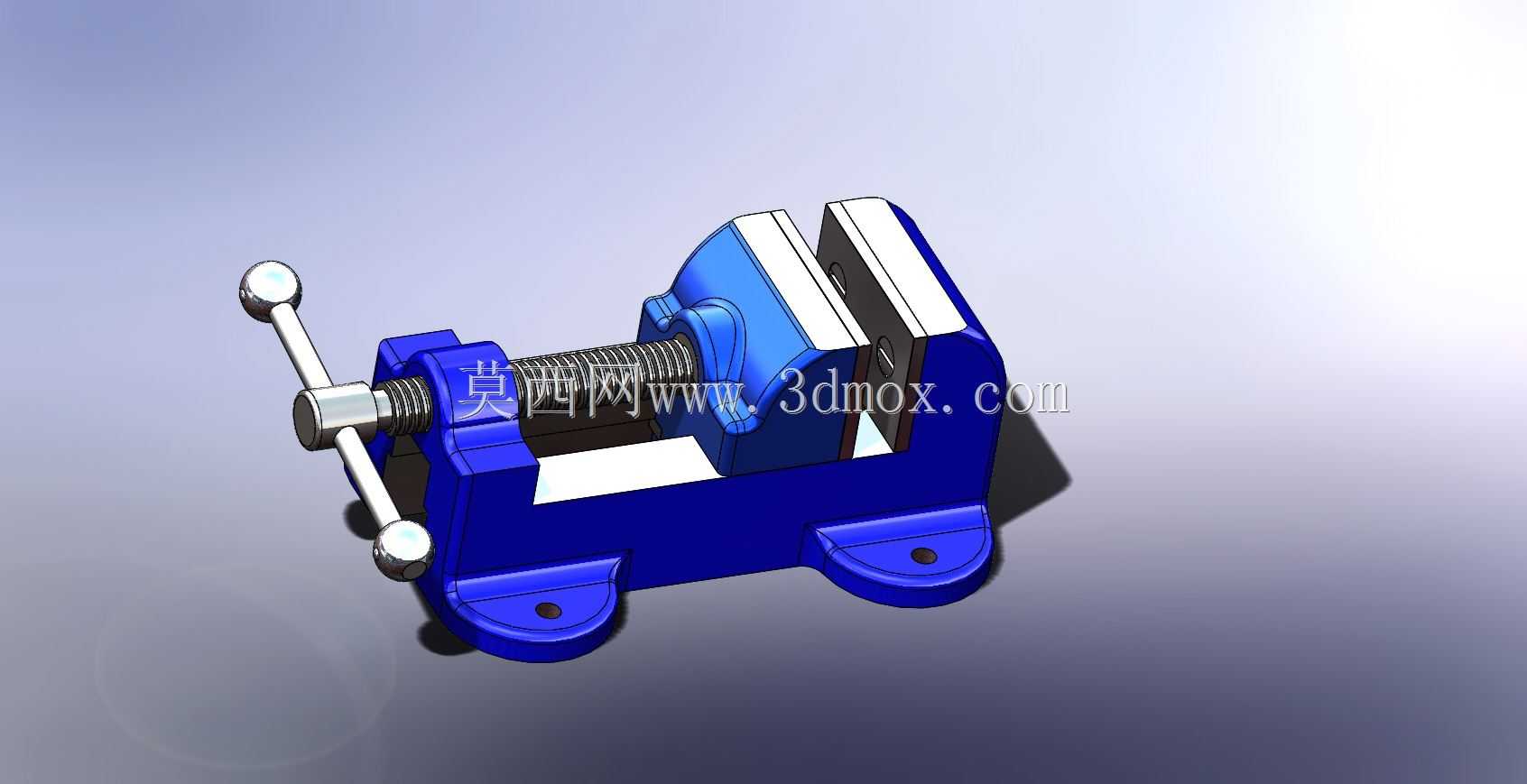

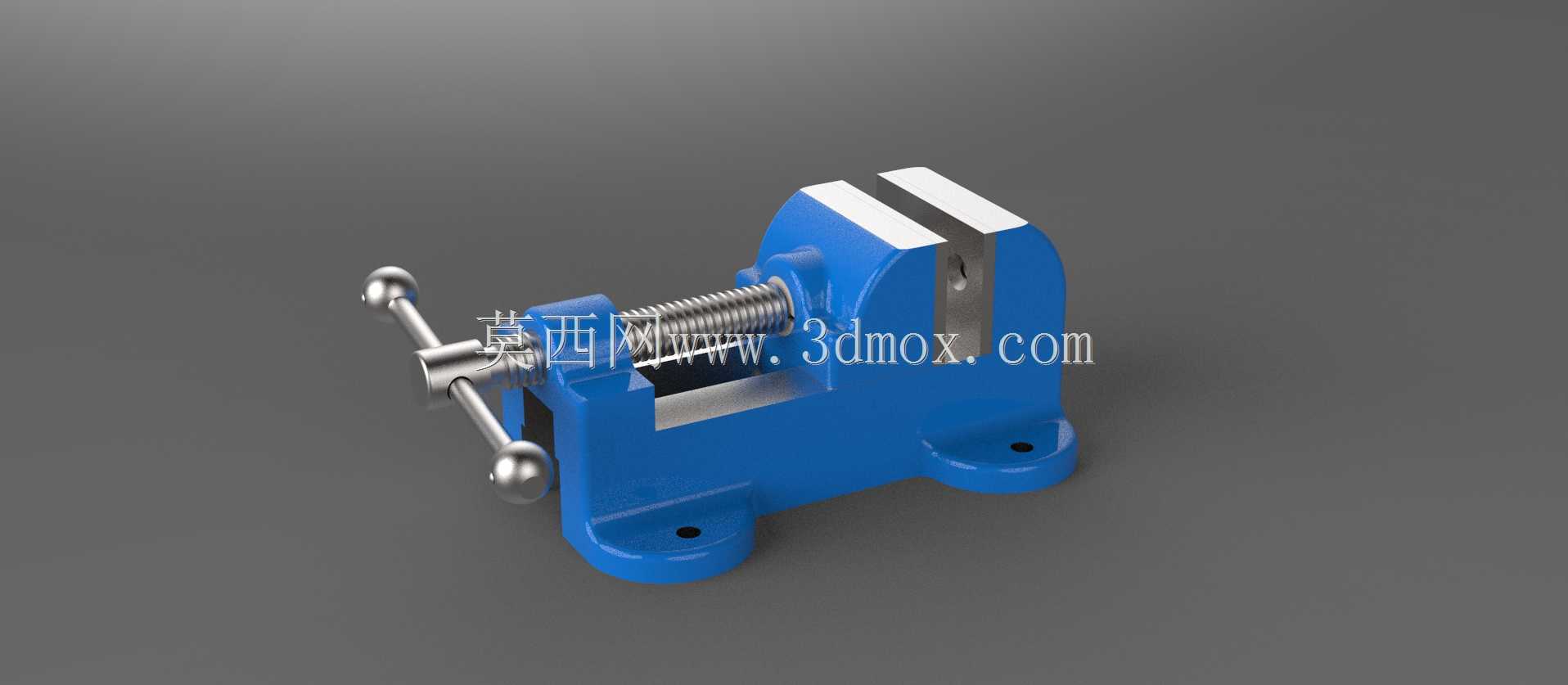

　　在常规机加工、钳工修配、小型零件装配的作业场景里，台钳是工位上无法替代的基础夹持工装，不管是台式钻床的进给定位、小型零件的锉修配、攻丝套丝作业，还是小批量工件的焊接定位、装配对位，都需要依靠台钳提供稳定的夹持力，避免工件在受力过程中出现位移、窜动，影响加工精度甚至引发安全隐患。这款台钳的整体结构采用经典的丝杠传动夹持方案，固定钳身与活动钳身的配合面做了精准的导向限位，活动钳身沿固定钳身的导向导轨做直线往复运动，传动丝杠采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，能够承受更大的夹持扭矩，长期频繁开合使用也不易出现滑牙、变形的问题，钳口位置设计了可更换的齿面钳口板，通过内六角螺钉固定在钳身上，

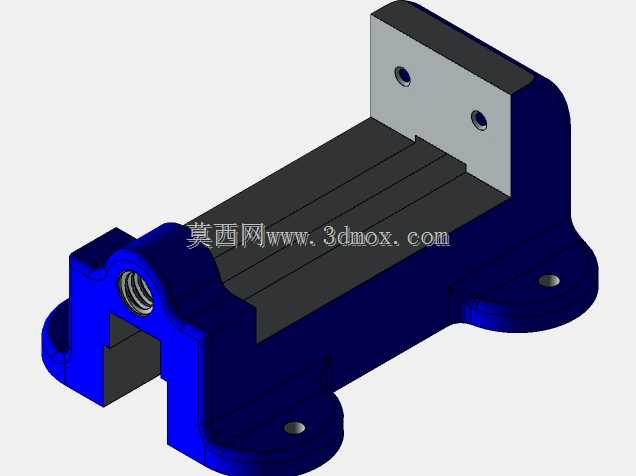

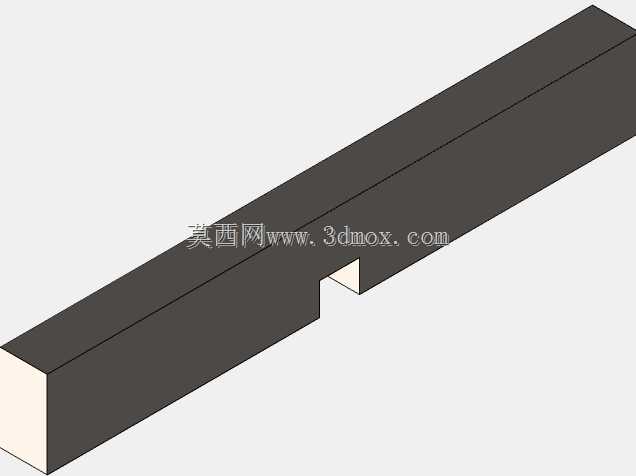

　　当钳口齿形磨损导致夹持力下降时，不需要更换整个钳身，仅需拆下螺钉更换钳口板即可快速恢复夹持性能，有效降低工装的维护成本。从安装边界来看，这款台钳的底座采用双安装耳的结构设计，两个安装孔对称分布在钳身底部两侧，安装时可以通过T型螺栓配合工作台的T型槽完成固定，也可以采用膨胀螺栓将其固定在混凝土材质的钳工台面上，安装孔的间距经过适配，能够匹配市面上绝大多数标准钳工台、钻床工作台的安装孔位，不需要额外做打孔改装。钳身主体采用铸铁一体铸造成型，铸造后经过时效处理消除内应力，避免长期使用过程中钳身出现变形，导致活动钳身运动卡滞、钳口平行度超差的问题，固定钳身与活动钳身的配合导向面经过铣削加工，保证运动过程中的直线度，让活动钳身开合顺畅无卡顿，

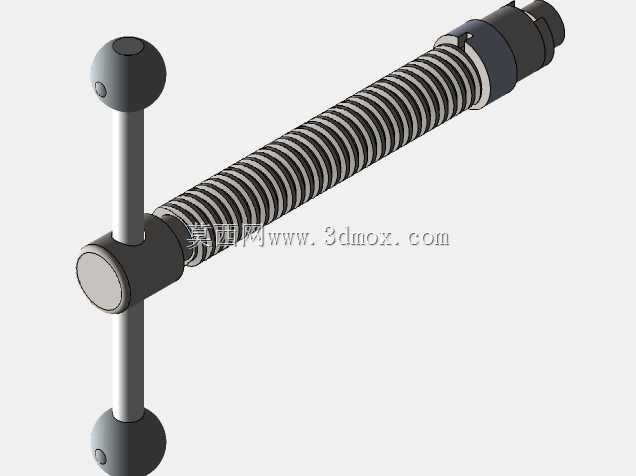

　　夹持工件时钳口能够保持良好的平行度，避免工件被夹歪。在实际使用过程中，这款台钳的夹持行程能够覆盖绝大多数小型机械零件的夹持需求，不管是方形、圆形的毛坯件，还是经过初步加工的成型零件，都可以通过调整丝杠行程来适配不同的工件尺寸，钳口的齿形经过淬火处理，表面硬度达到HRC45以上，夹持工件时齿面能够嵌入工件表面的微小凹凸，提供足够的摩擦力，即使在钻削、锉削等存在侧向力的作业场景下，工件也不会出现打滑移位的情况。设计过程中充分考虑了日常使用的操作便利性，丝杠端部的操作手柄采用带球头的转动杆设计，操作人员施加夹持力时可以通过转动手柄带动丝杠进给，球头结构能够避免操作时硌手，当需要快速开合钳口时，也可以通过手柄快速转动丝杠，

　　不需要逐圈慢转调整，提升作业效率。钳身的整体外形做了圆角过渡处理，避免尖锐棱角在操作过程中剐蹭操作人员，同时也减少了铸造应力集中的风险，提升整体结构的强度。在装配场景下，这款台钳可以固定在装配工作台的边缘位置，方便操作人员对小型组件进行拆装、压装作业，比如小型轴承的压装、紧固件的拧紧对位，都可以依靠台钳固定工件，解放操作人员的双手，提升装配的精度和效率；在维修作业场景中，台钳可以用来夹持待维修的小型零部件，方便进行拆卸、打磨、更换配件等操作，是机修工位、钳工工位、金工实训工位必不可少的基础工装。从结构设计的合理性来看，这款台钳没有多余的冗余结构，所有部件都服务于稳定夹持的核心功能，丝杠与活动钳身的连接位置采用防脱设计，即使将钳口开到最大行程，丝杠也不会从螺母中脱出，避免操作过程中活动钳身脱落引发安全问题，钳身底部的安装面经过平面加工，安装后能够与工作台面完全贴合，保证夹持工件时钳身不会出现晃动，传递加工过程中的受力时更加稳定。
