便携螺杆式手动夹持虎钳结构

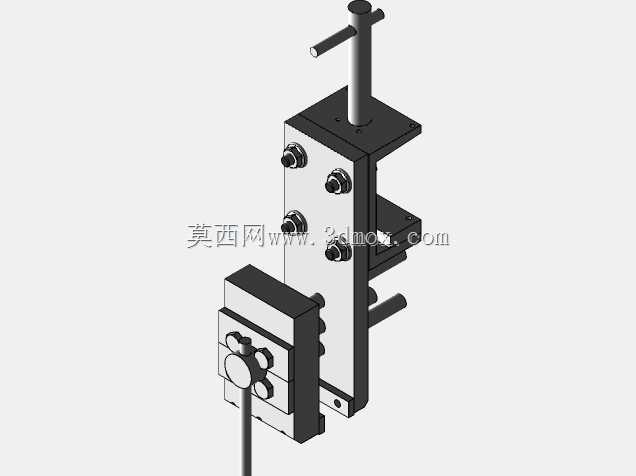

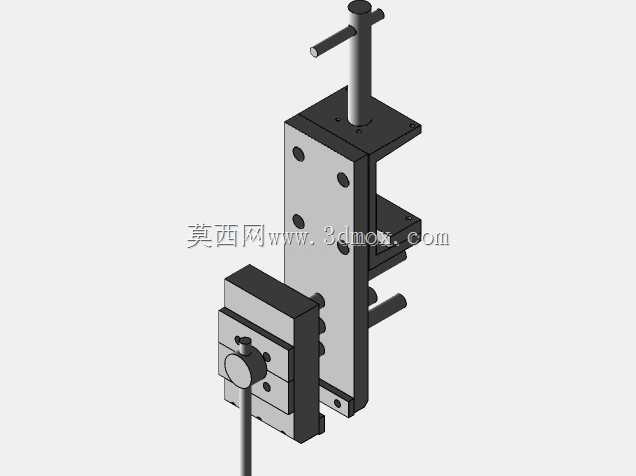

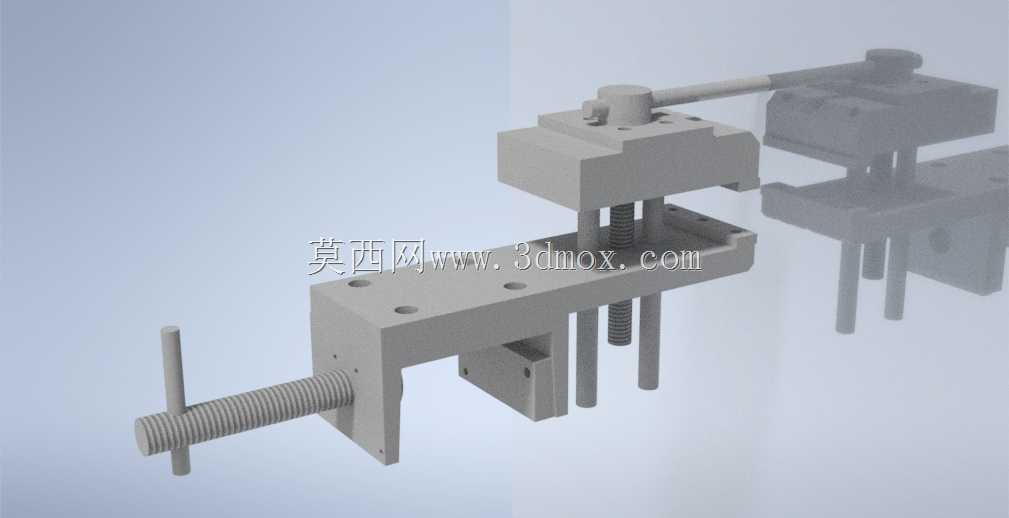

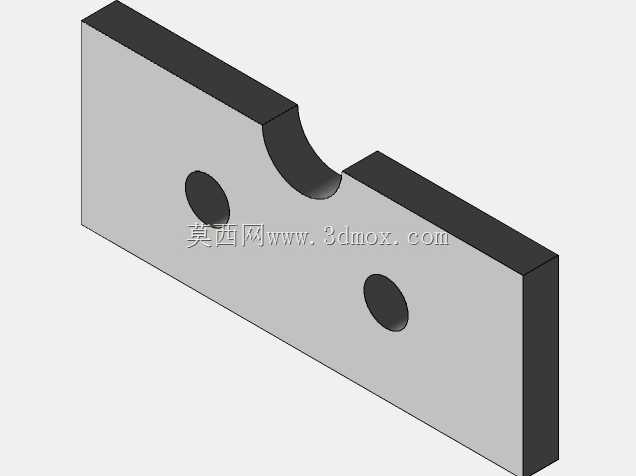

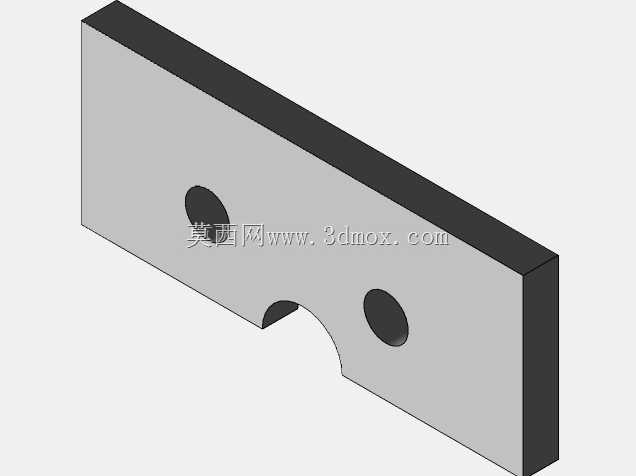

　　这款手动夹持虎钳的设计，最初是面向外出维修、现场配装这类没有固定台钳工位的作业场景做的结构优化，和车间里固定安装的重型台虎钳不同，它的整体结构做了轻量化拆分，没有厚重的铸铁底座，所有受力部件都做了应力集中位置的加厚处理，非受力区域则通过铣削减重槽、缩减壁厚来控制整体重量，方便操作人员随身携带到作业现场完成工件夹持固定。从功能逻辑上看，它沿用了经典的螺杆进给传动结构，转动侧方的摇柄就能带动活动钳身沿固定导轨做直线往复运动，钳口的开合行程覆盖了常规小型零件的夹持尺寸范围，钳口位置预留了可更换钳口板的安装螺孔，作业时可以根据被夹持工件的材质更换软质钳口或者带齿的防滑钳口，避免夹伤精密工件表面，或是在夹持毛坯件时出现打滑移位的问题。

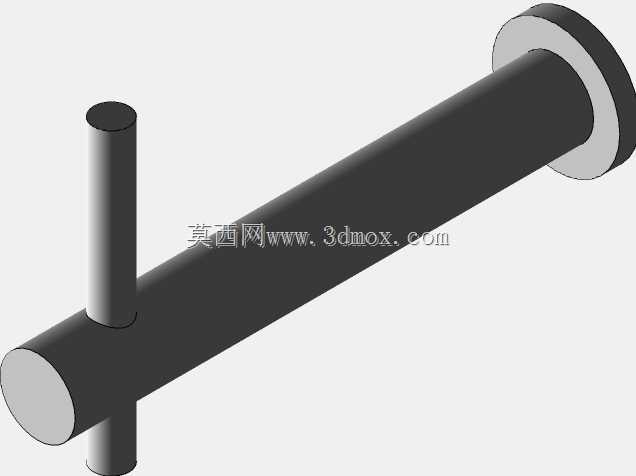

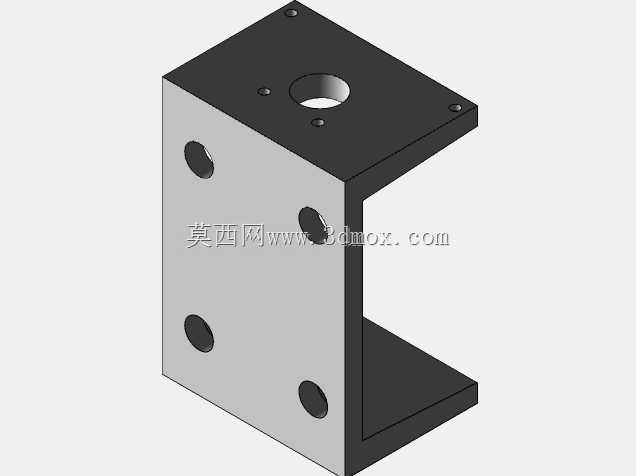

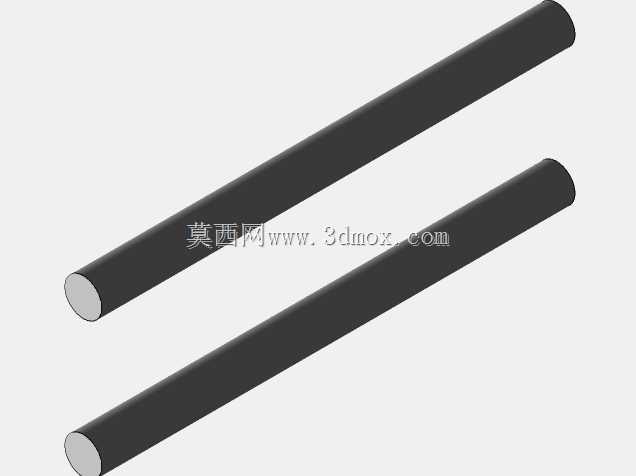

　　设计过程中最先敲定的是导轨的配合间隙，固定钳身的导轨面做了0.02mm的配合公差，既保证活动钳身滑动时没有明显的旷量，避免夹持工件时出现钳口上翘的问题，又不会因为公差过紧导致螺杆进给时卡滞，哪怕是在现场有少量切屑、灰尘的环境下，只要简单清理导轨面就能正常操作，不会像高精度滑动导轨那样对洁净度有过高要求。安装边界上，这款虎钳的固定钳身底部预留了两个贯通的安装长槽，既可以通过螺栓快速固定在临时搭建的木质工作台、角钢支架上，也可以搭配C型夹将其锁紧在任意厚度的平台边缘，不需要提前做预埋安装孔，适配现场复杂的安装条件；整体外形的长宽高比例做了优化，收拢状态下不会占用过多工具箱空间，摇柄采用了可拆卸的直杆结构，收纳时可以将摇柄从螺杆端部取下，

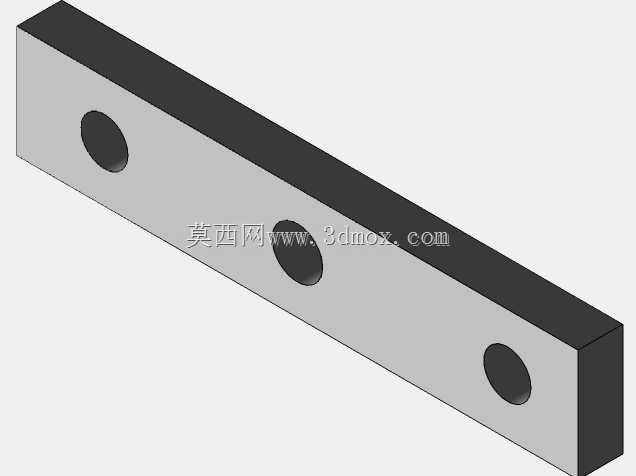

　　避免突出的杆体在携带过程中剐蹭其他工具。从受力传递路径来看，螺杆的端部做了球面顶紧结构，顶在活动钳身的凹坑内，转动螺杆时的推力会均匀传递到活动钳身的中心位置，不会出现偏载导致活动钳身卡滞的问题；钳身的受力筋位置都做了圆弧过渡，避免应力集中导致长期使用后出现钳身开裂的问题，哪怕是夹持需要敲击校正的小型工件，筋位的强度也能承受常规的敲击冲击力，不会出现变形。和普通固定式虎钳相比，它的活动钳身上方还增加了一组可调节的压块结构，当需要夹持厚度较薄的片状工件时，可以调整上方压块的高度，从工件上方施加辅助压紧力，避免工件在锉削、钻孔过程中向上翘起，这个附加结构没有采用复杂的联动设计，只是通过单独的锁紧螺栓固定，结构简单可靠，

　　现场出现故障也能快速拆解维修，不需要专用工具就能完成易损件的更换。在实际使用场景里，这类轻便虎钳除了用于现场维修作业，也常被放在小型台钻、轻型砂轮机的工作台上作为配套夹具使用，因为自身重量较轻，不需要对工作台做额外的承重加固，夹持小型五金零件、塑料件完成钻孔、去毛刺、修配等作业时，夹持力完全满足作业要求，不会因为切削力过大导致虎钳移位。设计时也考虑了不同操作人员的使用习惯，摇柄的转动半径做了合理优化，不需要施加过大的手动力就能提供足够的夹持力，长时间操作也不会出现手部过度疲劳的问题；钳身的所有外露棱边都做了倒角处理，没有尖锐的毛刺边，携带和操作过程中不会划伤手部。
