机械师虎钳配套夹紧挡块结构设计

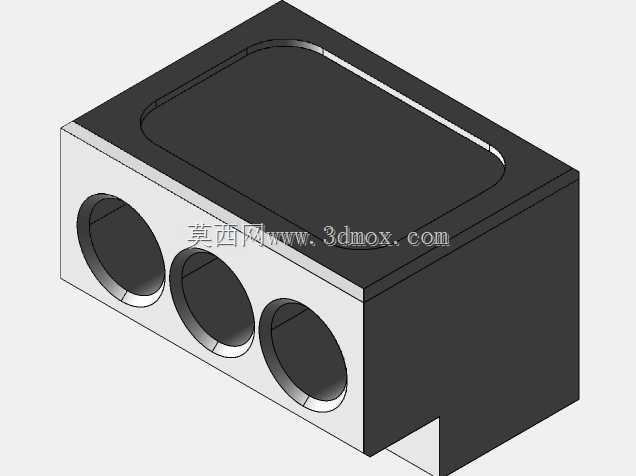

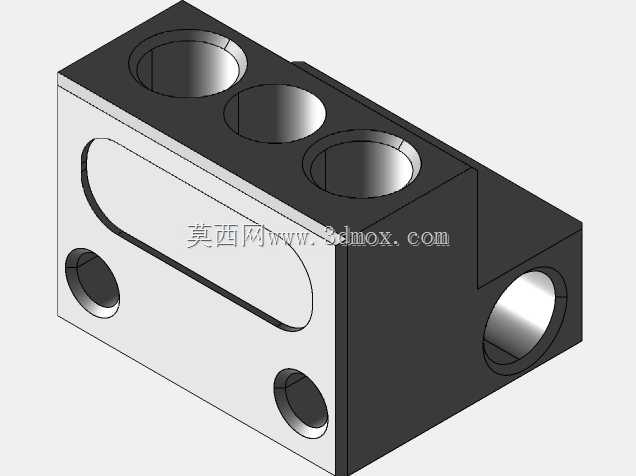

　　在常规机加工工位上，普通机械师虎钳的原生钳口往往只能适配规则外形工件的夹持，遇到异形件、小尺寸薄壁件或是需要避开加工路径的装夹场景时，原生钳口的夹持范围和避让空间很难满足实际加工需求，这款配套的夹紧工作挡块就是针对这类场景开发的虎钳扩展功能部件。从结构设计逻辑来看，这款挡块采用分体式组合结构，主体基座部分直接适配标准机械师虎钳的滑动导轨安装位，不需要对原有虎钳做任何打孔、焊接类改造，直接通过基座上的锁紧螺钉就能完成在虎钳活动钳身位置的固定，安装时只需要松开虎钳原有钳口的固定螺丝，将挡块基座的定位槽对准虎钳钳身的安装基准面，拧紧锁紧螺钉就能完成装配，整体安装边界控制在原有虎钳钳身的宽度范围内，不会额外占用工作台的装夹空间，

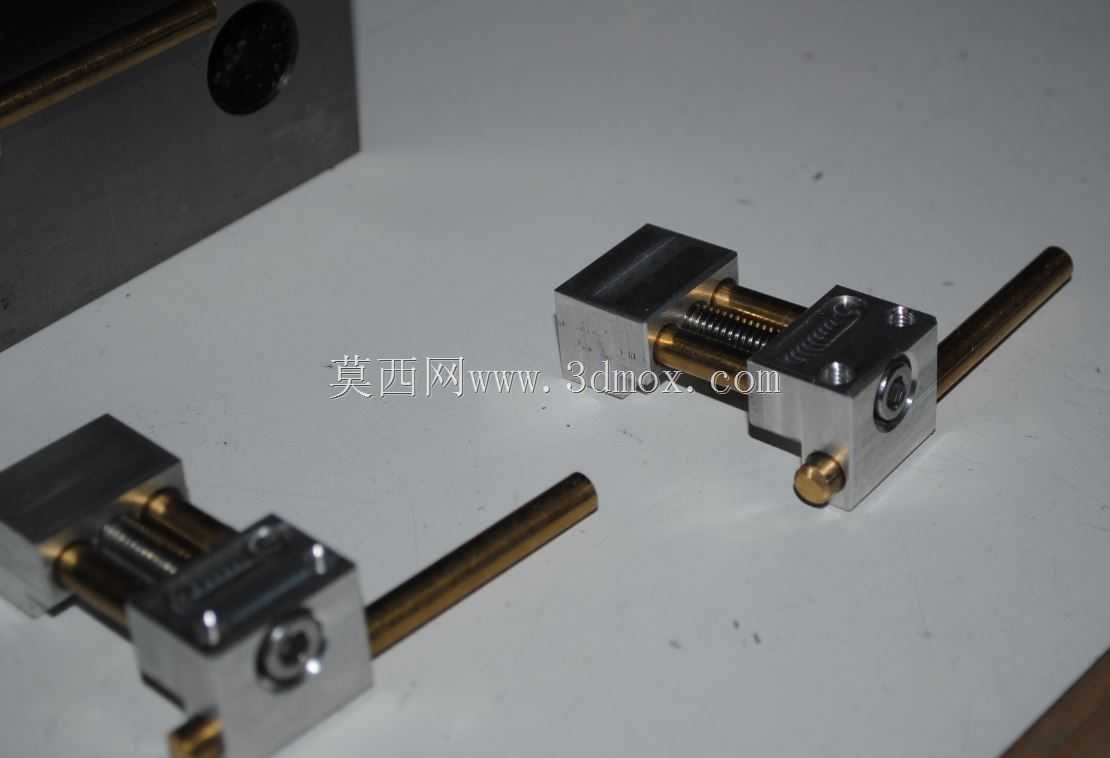

　　不会和工作台面上的其他夹具、压板产生干涉。挡块的工作端采用可调整式的压块设计，压块和基座之间通过微调螺杆连接，转动侧面的操作手柄就能带动压块做小范围的进给移动，这种设计的优势在于，当虎钳主钳口完成大行程的粗定位夹紧后，可以通过这个挡块的微调结构对工件的局部位置做辅助压紧，尤其是在加工薄壁类零件时，主钳口的夹紧力过大很容易造成工件变形，通过挡块的微调进给可以在工件的非加工面施加均匀的辅助支撑力，既可以避免工件在铣削过程中出现振动移位，也能减少主钳口的夹紧负荷，降低薄壁件的装夹变形概率。从实际应用场景来看，这款挡块除了常规的立式铣床、台式钻床工位的装夹使用，也可以适配CNC加工中心的工位装夹需求，在加工小型多面体零件时，

　　可以配合虎钳的原有钳口形成多点夹持的定位结构，不需要额外制作专用的异形软钳口，就能完成带台阶、带斜面的小型零件的定位装夹，能减少工装准备的时间。在外形尺寸的匹配上，这款挡块的压块工作面做了直角避让槽设计，当工件需要进行端面钻孔、侧面铣槽加工时，刀具可以沿着避让槽的空间走刀，不会切削到挡块本身，延长了挡块的使用寿命，操作手柄的长度经过适配调整，既保证了微调时的力矩足够，不会因为手柄过短导致锁紧力不足，也不会因为手柄过长在虎钳开合过程中碰到工作台面或是周边的工具。整体结构没有采用复杂的传动零件，所有部件都采用常规的金属切削工艺就能加工完成，后期维护时只需要定期清理螺杆缝隙里的切屑、加注少量润滑油就能保证微调动作顺畅，不需要特殊的维护保养流程，适合小型加工车间、机修工位、实训教学场景下的虎钳功能扩展使用，能有效拓展原有普通虎钳的装夹适配范围，减少专用工装的制作成本。
