ISO6162标准系列法兰结构三维设计

　　在液压管路、工业流体输送系统的管路布设场景中，法兰作为核心的管路对接连接件，其结构标准化程度、密封可靠性直接决定整套管路系统的运行稳定性。本次梳理的ISO6162标准法兰系列，覆盖了带O形圈槽、不带O形圈槽的对焊法兰等常用结构形式，能够适配不同压力等级、不同密封要求的管路对接需求，在工程机械液压系统、石化流体输送管线、工业设备液压站配管等场景中有着极高的应用频次。

　　从实际工程选型的角度来看，不同结构的法兰对应差异化的使用边界：带O形圈槽的法兰结构，依靠槽内嵌入的橡胶O形圈实现端面静密封，适合中高压工况下的管路连接，能够在管路存在小幅振动、温度波动的场景下保持稳定的密封性能，避免流体渗漏问题；不带O形圈槽的对焊法兰则依靠端面垫片实现密封，更适合常压、低压的常规流体输送场景，安装时的对中容错率更高，适配大管径的管路对接需求。这类法兰采用对焊连接形式，对接端与管道通过环向焊缝实现刚性连接，相比平焊法兰拥有更高的连接强度，能够承受更高的管路轴向拉压载荷与径向弯矩，在管路存在应力波动的工况下不易出现焊缝开裂、连接松脱的问题。

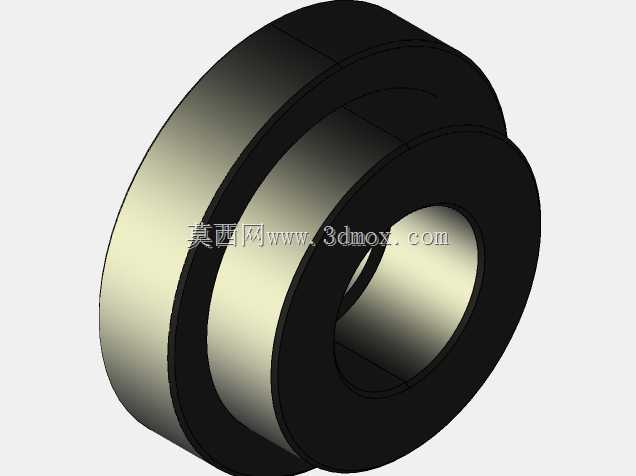

　　在结构设计层面，整个系列的法兰严格遵循ISO6162标准的尺寸规范，法兰盘的密封面平整度、螺栓孔分布圆直径、螺栓孔孔径、对接端的坡口尺寸均做了统一的参数化处理，建模时将不同规格的法兰特征做了模块化拆分，密封槽尺寸、法兰盘厚度、对接端管径等参数可根据实际选型需求快速调整，能够直接对接不同通径的标准管路。设计过程中重点考量了安装环节的操作边界：法兰盘的螺栓孔采用跨中分布形式，安装时螺栓可从任意一侧穿入，适配狭小空间内的管路安装作业；密封槽的槽深、槽宽公差严格匹配标准O形圈的压缩量要求，既避免O形圈压缩量过大导致的永久变形失效，也防止压缩量不足导致的密封面渗漏；对焊端的坡口角度预留了足够的焊接操作空间，现场焊接作业时能够保证焊缝熔深满足强度要求，无需额外修磨坡口即可直接施焊。

　　从外形与安装适配的角度来看，整个系列的法兰外轮廓做了倒角过渡处理，避免安装过程中尖锐边角划伤操作人员、损坏相邻管路的防护层；法兰盘背面与对焊端的衔接位置做了圆弧过渡，降低应力集中系数，在管路承受交变载荷时该位置不易出现应力疲劳裂纹。不同结构的法兰整体安装长度控制在标准范围内，在管路改造、备件替换场景中，可直接与同标准的现有法兰实现互换，无需重新调整管路的整体布设位置，大幅降低现场改造的工作量。对于液压系统设计人员而言，这套参数化的法兰模型可直接导入管路装配体中，完成管路对接的干涉检查、安装空间校核，提前排查螺栓安装空间不足、法兰与周边部件磕碰等设计问题，减少现场安装时的设计变更频次。

　　在实际设备运行过程中，这类法兰的密封结构设计充分考虑了运维的便捷性：带O形圈槽的法兰更换密封件时，只需将法兰对接面分离即可取出旧O形圈完成更换，无需整体拆卸管路，大幅缩短密封件更换的停机时间；法兰的密封面粗糙度设计满足静密封要求，正常安装工况下不会出现密封面压痕不均、密封失效的问题。针对不同的流体介质特性，法兰的结构尺寸预留了足够的腐蚀裕量，在输送常规液压油、水基流体、轻度腐蚀性介质时，能够保证长期使用的结构强度，不会因为介质腐蚀导致法兰壁厚减薄、承压能力下降。建模过程中对法兰的所有配合面做了公差适配，螺栓孔与标准螺栓的间隙控制在合理范围，既保证安装时的对中调整余量，也避免间隙过大导致的法兰对接偏斜、密封面受力不均问题。
