100吨双缸液压折弯压力加工设备

　　在钣金加工、金属构件成型的生产场景里，这类公称容量100吨的液压折弯压力设备，是中小型金属板材冷弯作业的核心加工单元，广泛覆盖机箱机柜生产、五金构件加工、钢结构小件成型、装饰金属件加工等多个作业场景，能够完成普通碳钢板、不锈钢板、铝合金板等多种材质板材的直线折弯成型作业，适配从1mm薄板到6mm中厚板的常规折弯加工需求，是中小规模钣金加工车间里使用频率极高的锻压加工设备。

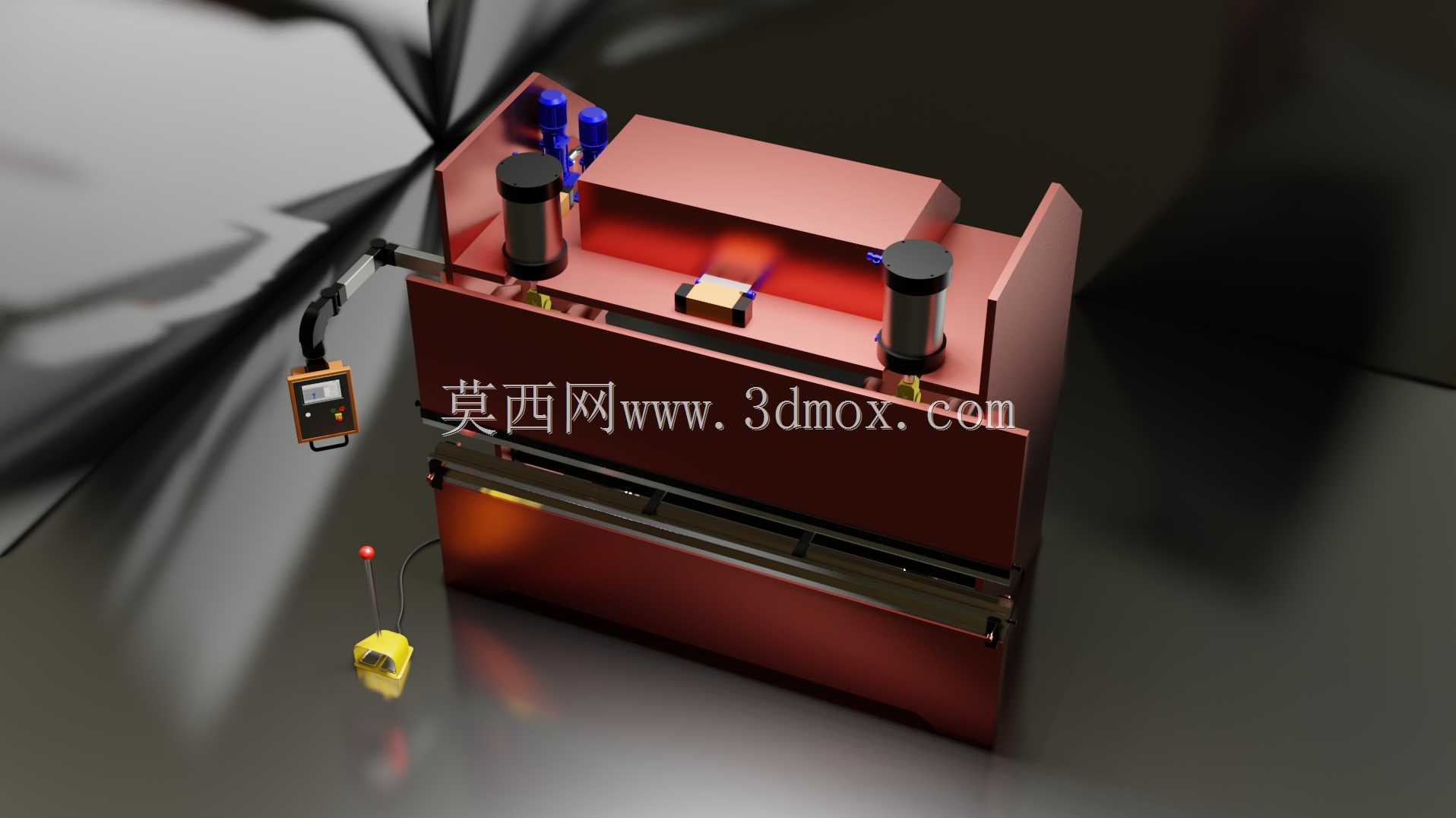

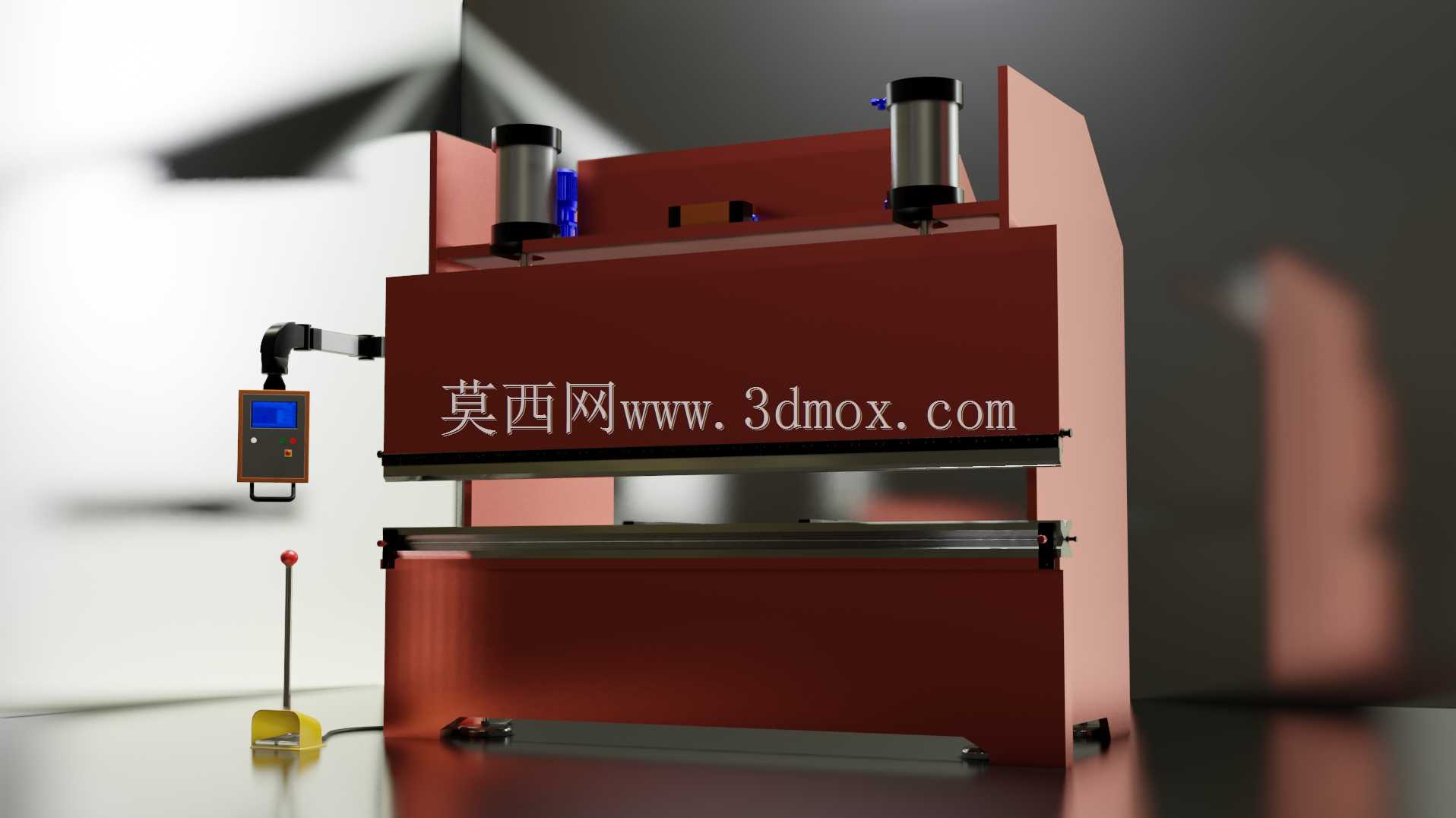

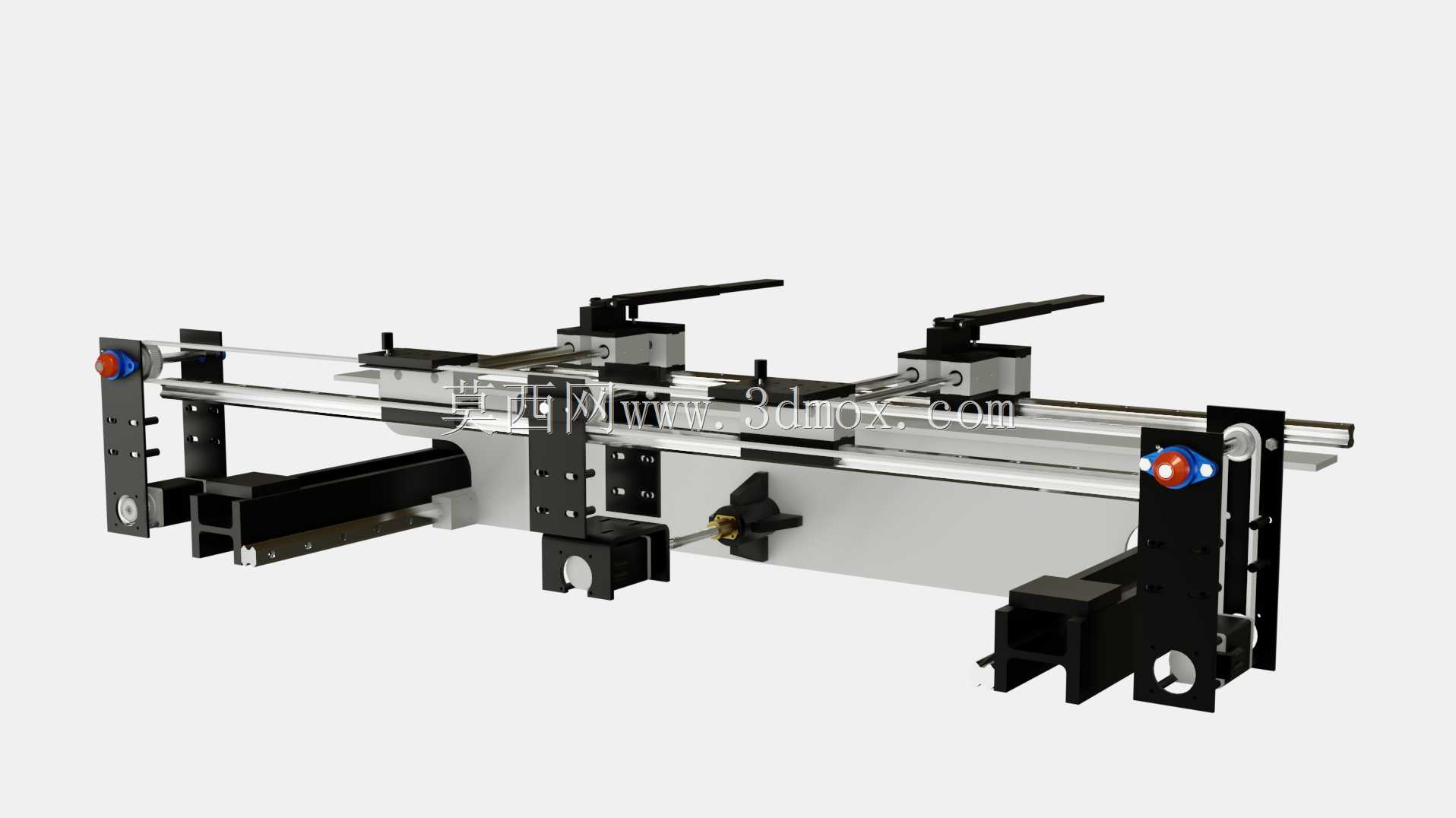

　　从设备的实际功能逻辑来看，该设备采用上置双液压缸驱动的滑块下压结构，两个液压缸对称布置在上横梁两端，能够保证滑块下行过程中受力均匀，避免偏载导致的折弯角度误差，相比单缸驱动的同吨位设备，双缸结构的滑块抗偏载能力更强，在加工长度方向分布不均的异形工件时，也能保持稳定的下压精度。设备的滑块与下工作台之间配备了标准的折弯模具安装位，可根据不同的折弯需求更换V型下模、异型成型上模，完成不同角度、不同折弯半径的工件加工，常规配置下可完成0到180度范围内的任意角度折弯作业，配合后挡料定位机构，能够实现批量工件的折弯尺寸一致性控制，降低人工划线定位的作业误差。

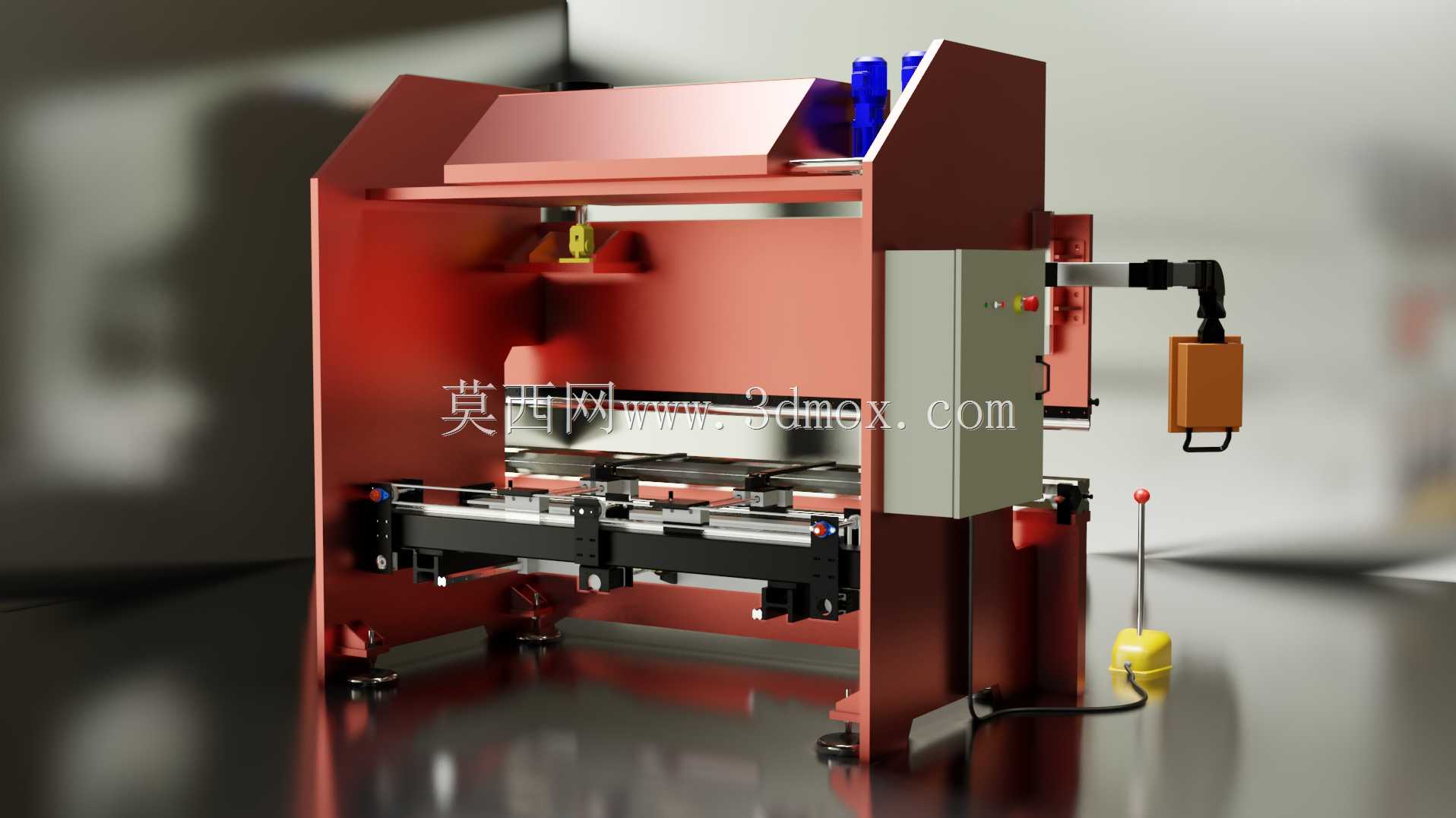

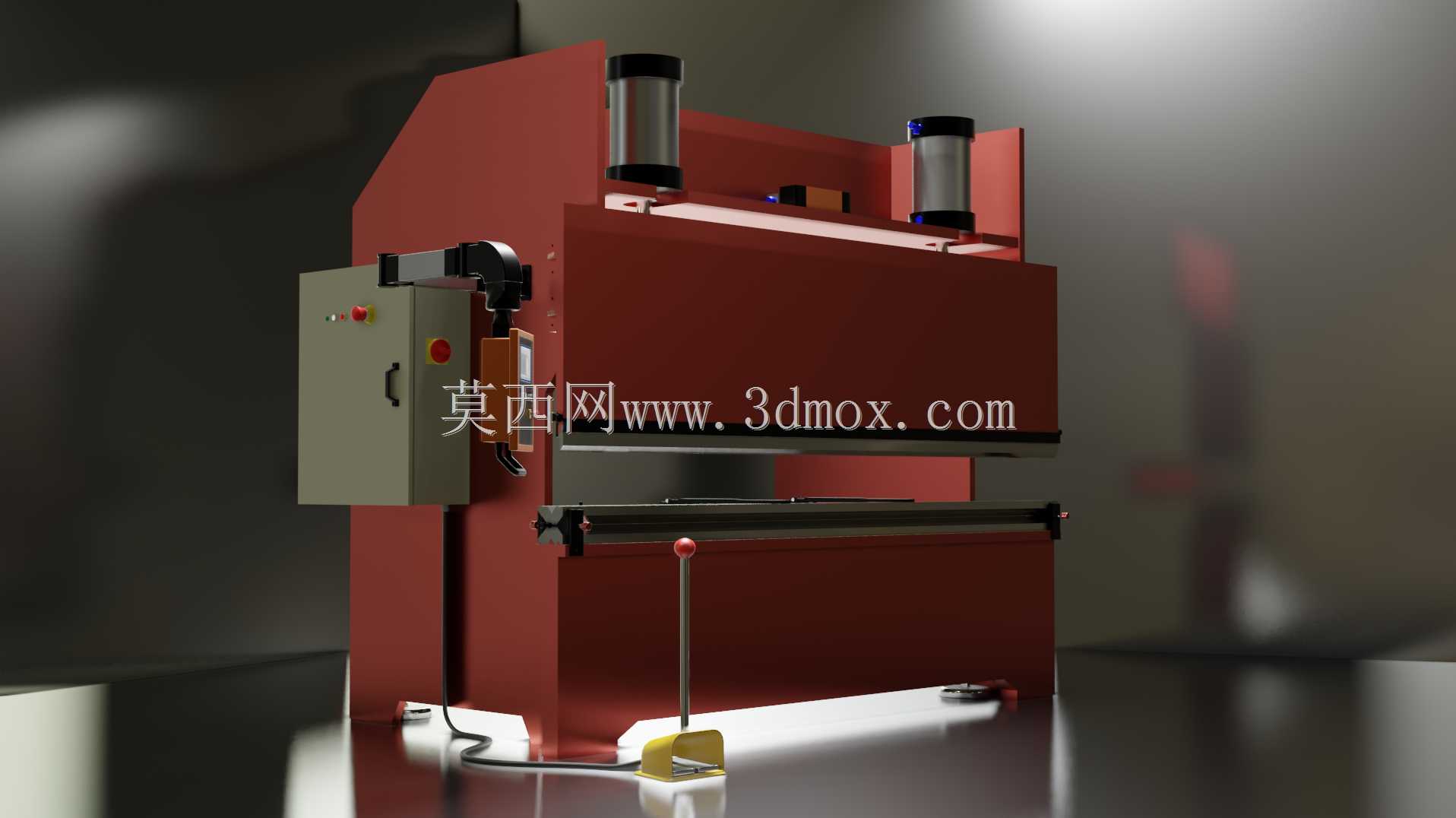

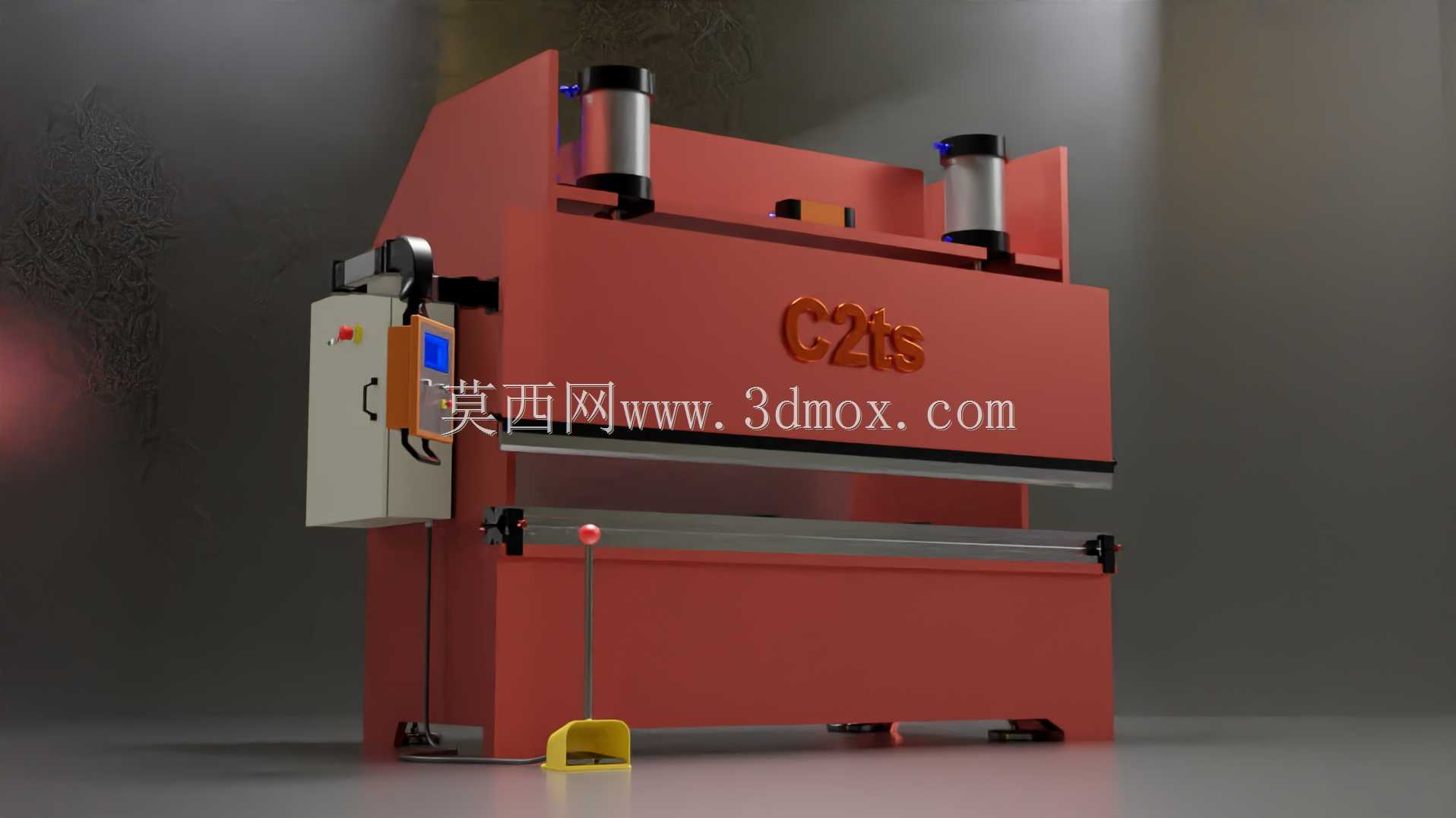

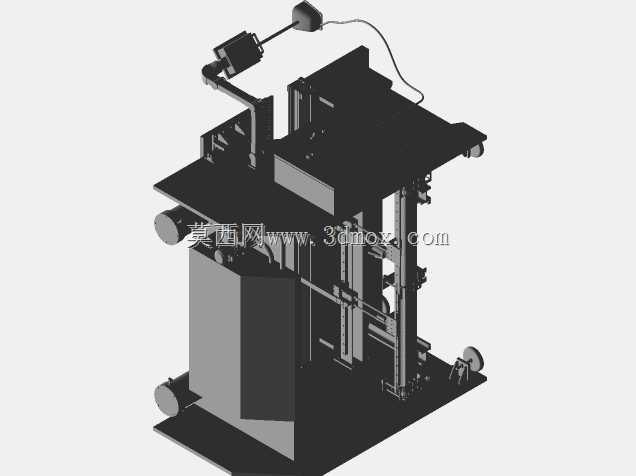

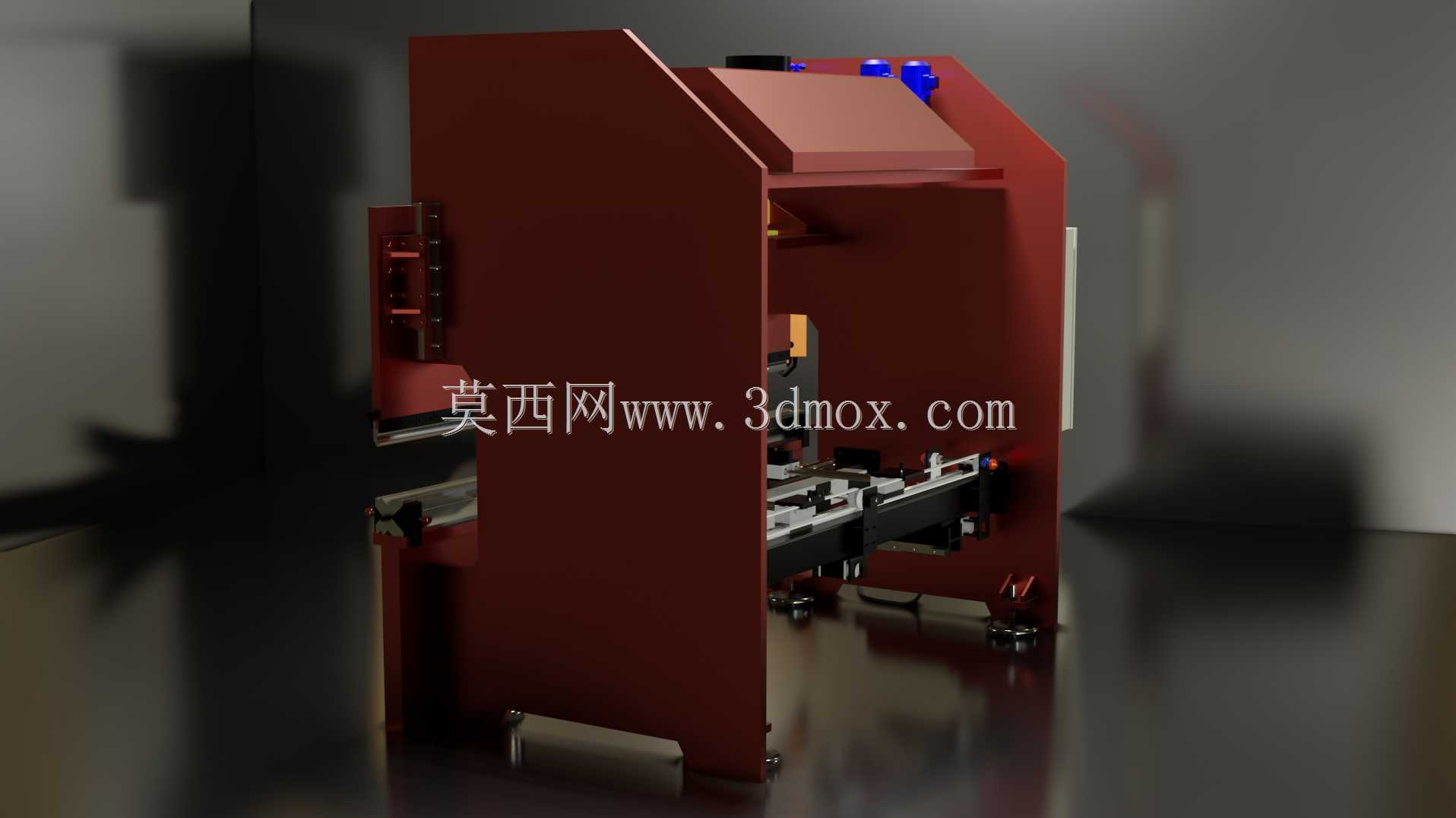

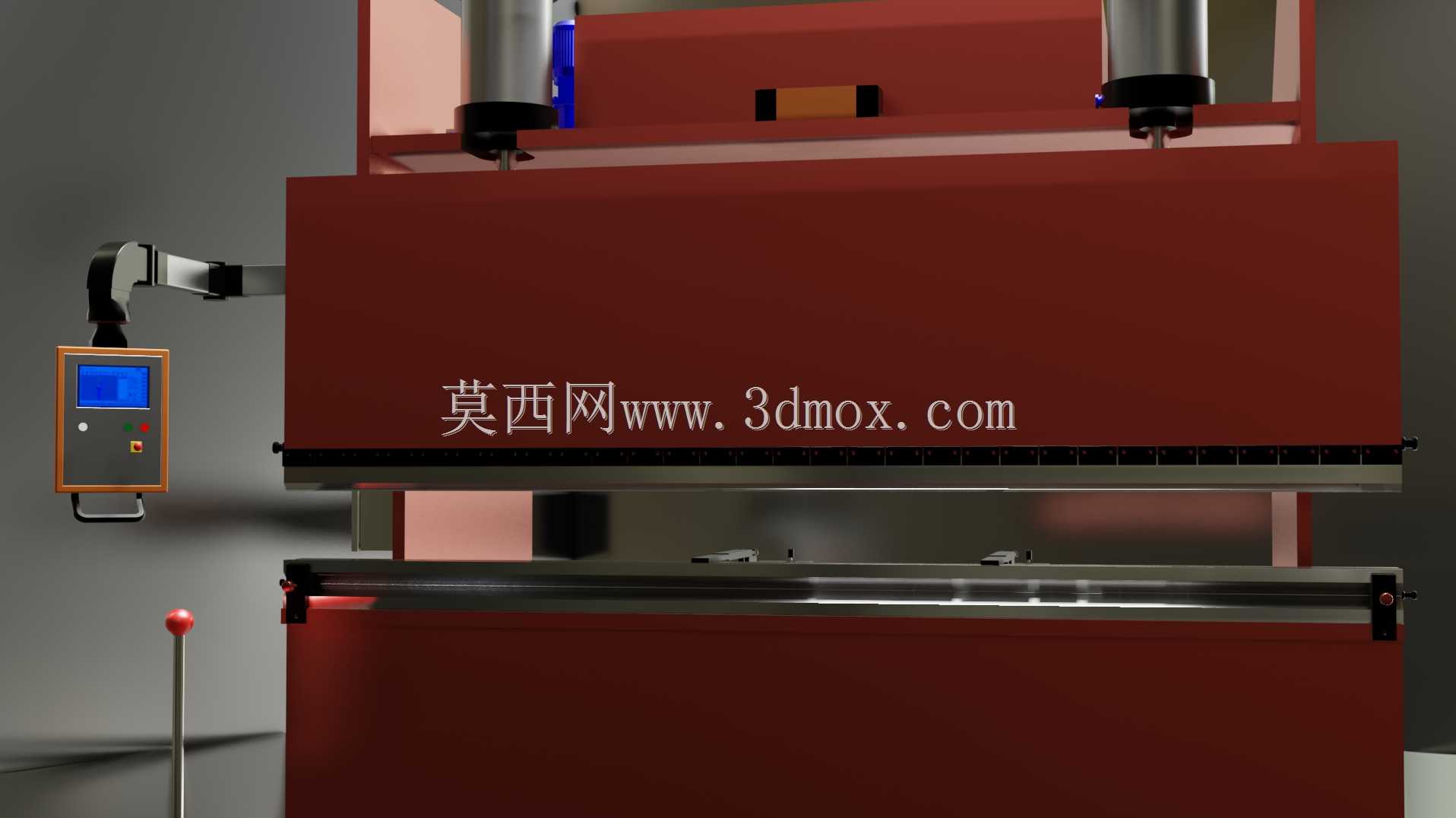

　　从设计思路层面拆解该设备的三维结构，整体采用开式C型焊接机身结构，机身主体采用厚钢板焊接后去应力处理，既保证了整体结构的刚性，能够承受100吨公称压力下的结构形变，控制满负载作业时机身的开档变形量在允许公差范围内，同时开式结构的设计也方便操作人员从机身正面和侧面取放工件，适配长度较大的条形板材加工需求，不会像闭式机身设备那样对工件的长度方向造成空间限制。上横梁部分集成了液压缸安装座、滑块导向导轨，导向结构采用可调式间隙的导轨副，长期使用磨损后可通过调整镶条间隙恢复导向精度，保证滑块上下运行的直线度，避免折弯过程中滑块出现前后或左右方向的窜动，影响折弯角度的一致性。机身侧面挂载的独立电气控制箱，集成了设备的操作按钮、参数显示屏、状态指示灯，控制箱采用可旋转的安装支架，操作人员可根据自身的作业站位调整控制箱的朝向，方便在上下料过程中随时操作设备，控制箱上的急停按钮布置在最易触碰的位置，出现异常工况时可快速切断设备动力输出，保障作业安全。

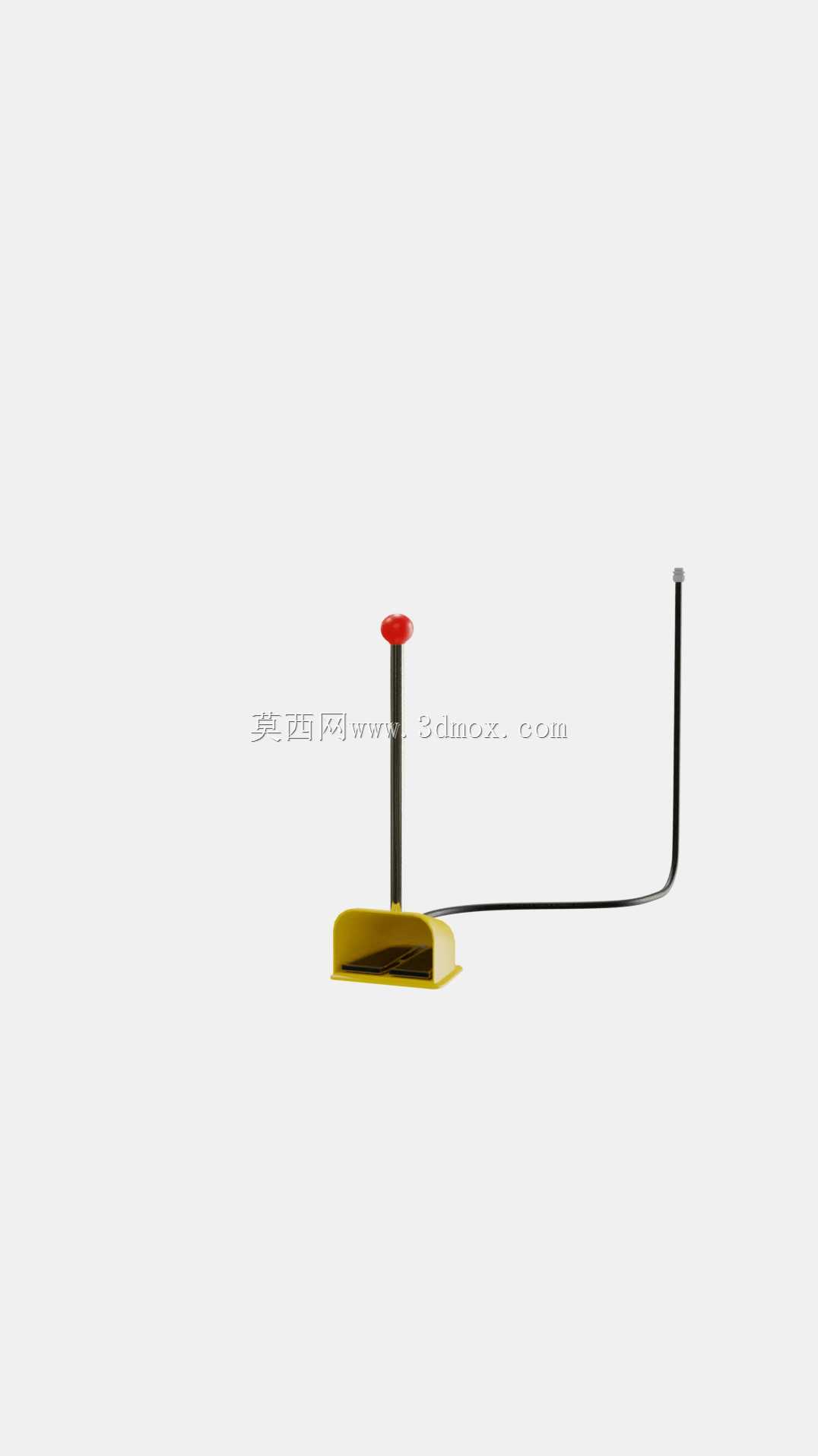

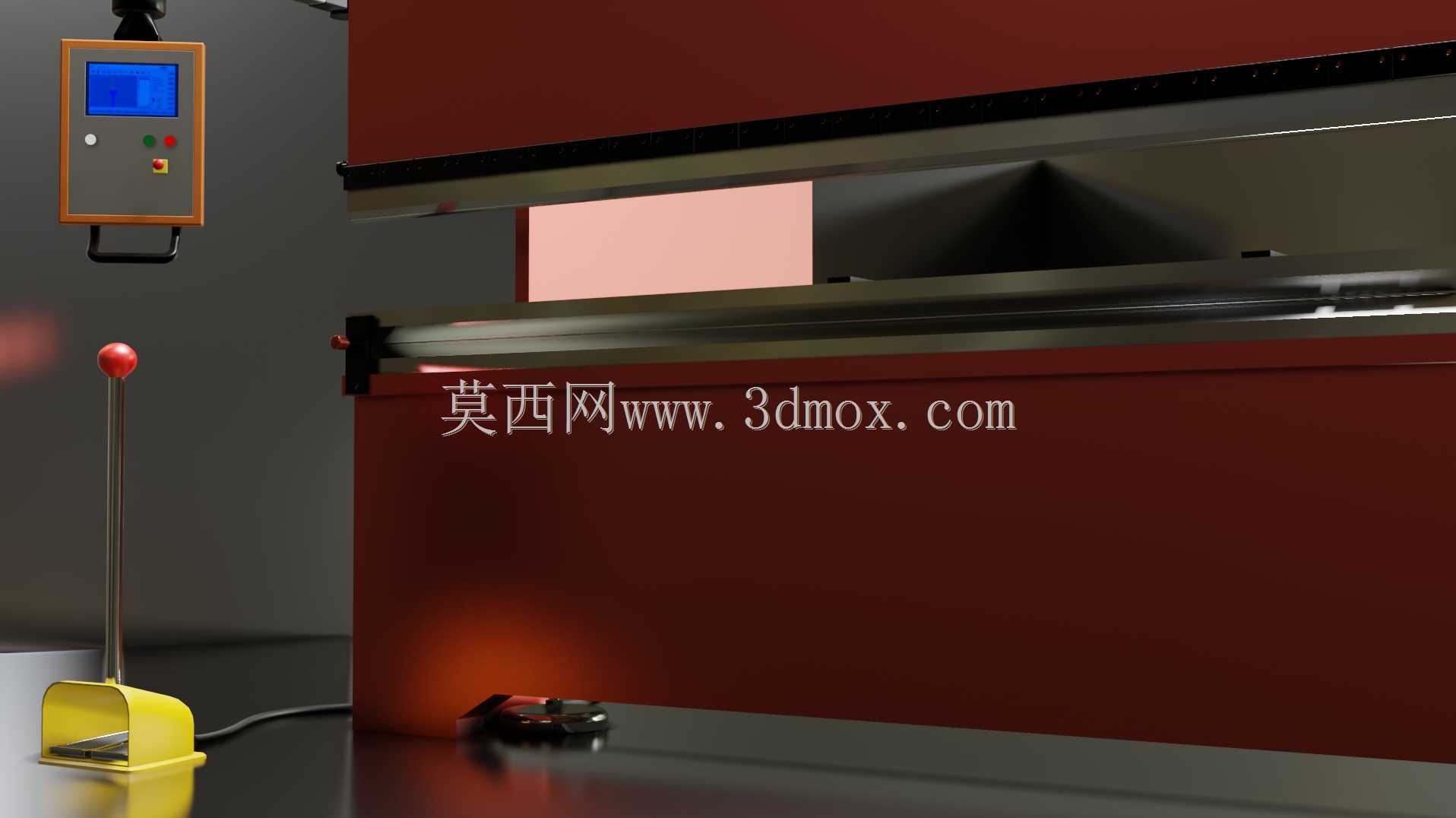

　　设备前部设置的脚踏开关采用独立的落地式安装结构，通过柔性线缆与机身控制系统连接，操作人员可在调整工件位置后通过脚踏方式触发滑块下行动作，解放双手完成工件的对位扶持，脚踏开关配备了防护支座，避免车间内重物坠落或者工件磕碰导致的误触发，降低安全风险。设备的液压系统集成在机身内部的腔体内，配备了独立的液压油箱、油泵、控制阀组，油路布置采用最短路径设计，减少液压油流动过程中的压力损失，同时配备了压力调节阀、行程限位开关，可根据不同的板材厚度、折弯角度需求调整滑块的下行压力和下止点位置，避免压力过大导致的模具损伤或者工件压废。

　　从安装边界与外形尺寸来看，该类100吨双缸折弯设备的整体宽度适配2.5米长度的工作台面，可满足最长2.2米板材的折弯加工需求，设备安装时需要在地面预留足够的操作空间，机身正面需要预留不小于1.5米的操作人员站位与工件周转空间，机身背面需要预留不小于1米的维护空间，方便后期检修液压系统、调整后挡料结构，设备的地基需要满足承重要求，避免长期满负载作业导致的地面沉降，影响设备的水平精度。设备的整体高度控制在3米以内，常规工业厂房的层高都可满足安装需求，不需要额外做厂房改造，设备的供电采用常规工业三相电接入，压缩空气接口仅用于部分型号的后挡料锁紧机构，没有压缩空气气源的场景也可通过手动锁紧结构替代，适配不同车间的配套条件。

　　在实际生产使用中，这类设备的作业效率远高于人工折弯或者小型手动折弯设备，单班可完成数百件工件的折弯加工，折弯角度的一致性可控制在±0.5度范围内，能够满足大部分通用钣金构件的精度要求，设备的日常维护仅需要定期更换液压油、加注导轨润滑脂、检查液压管路的密封情况，维护成本较低，适合中小型加工企业的长期连续作业需求。三维建模过程中，该设备的结构需要重点还原机身焊接结构的焊缝位置、液压缸的安装定位关系、滑块导轨的配合间隙、控制箱的操作元件布局，保证模型的结构比例与真实设备一致，可用于车间布局规划、设备操作培训动画制作、新结构改进设计的参考基准。
