四柱式液压成型压力机结构设计

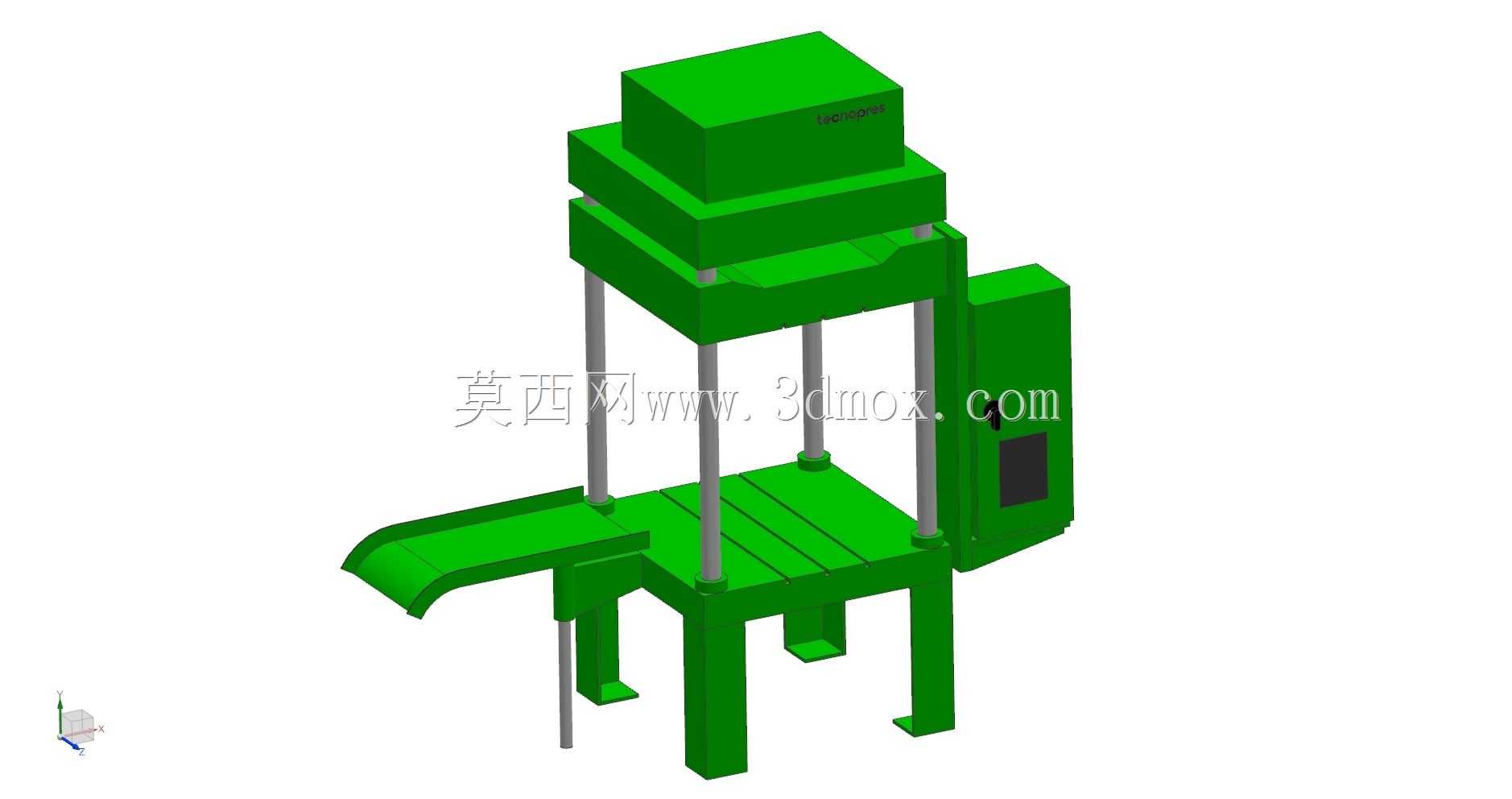

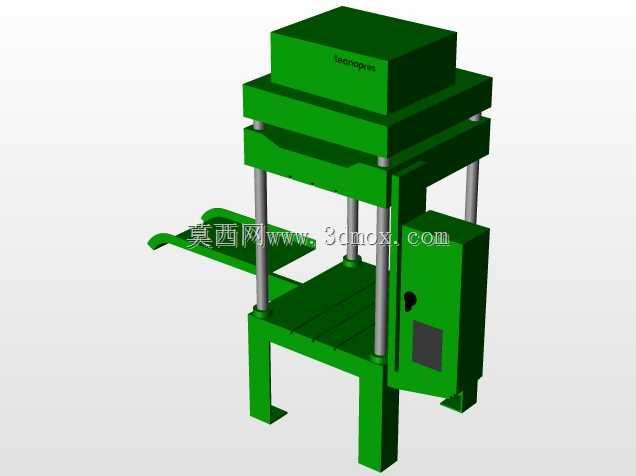

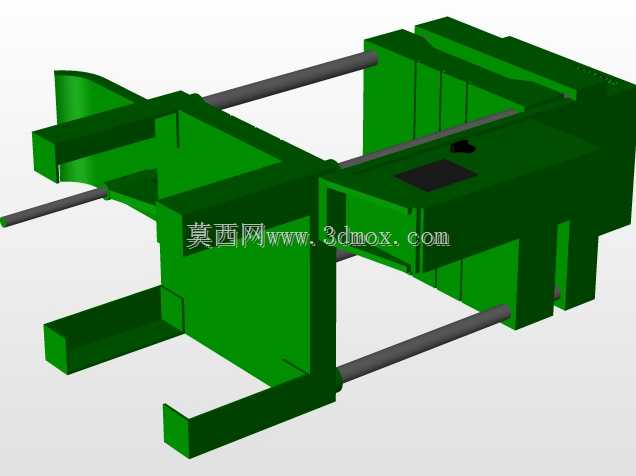

　　在中小零部件锻压、金属件冲压成型以及非金属复合材料压制成型的生产场景中，四柱结构的压力设备一直是车间里的核心加工单元，这类设备依靠稳定的框架结构、均匀的施压特性，覆盖了从汽配小零件冲压、五金件压装到粉末冶金件成型的多类加工需求。这款四柱式压力机的整体框架采用三梁四柱的经典承载结构，上横梁、活动横梁、下工作台通过四根垂直布置的承重立柱连接，立柱表面做了高精度的磨削处理，配合活动横梁内的导向铜套，能够保证滑块下行过程中的运动直线度，避免施压过程中出现偏载啃模的问题，这一点在多工位模具冲压或者不对称零件压制成型时尤为关键，偏载带来的模具损伤不仅会提高加工耗材成本，还会直接导致成型零件的尺寸超差。

　　设备右侧集成了独立的液压动力与电气控制柜体，将液压阀组、动力泵站的核心元件与施压作业区做了物理分隔，一方面可以减少加工过程中产生的金属碎屑、切削液飞溅对液压元件的污染，延长液压密封件的使用寿命，另一方面也方便运维人员日常对阀组、油路的检修，不需要拆解主机框架就能完成滤芯更换、阀组调试的常规操作。下工作台的台面上加工有均匀分布的T型槽，用于安装固定不同规格的成型模具，T型槽的间距按照通用模架的安装尺寸设计，能够兼容多数标准规格的冲压、压制成型模架，不需要额外加工过渡连接板就能完成模具装夹，缩短换模调试的准备时间。工作台一侧延伸出倾斜的出料导槽，压制成型后的零件可以顺着导槽滑落到设备侧边的集料箱内，不需要操作人员伸手到模具区域取件，从结构设计上降低了操作过程中的安全风险，同时导槽的倾斜角度经过校核，既可以保证零件依靠自重顺利滑落，又不会因为坡度过大导致零件磕碰产生外观损伤。

　　活动横梁的下行行程设置了上下限位结构，配合液压系统的压力反馈，可以根据不同的加工工艺需求调整施压行程与保压时间，针对金属冲压工艺可以设置快速下行、慢速施压、快速回程的动作曲线，减少空行程的等待时间，提升加工节拍；针对复合材料压制成型则可以调整保压阶段的压力保持时间，保证材料充分填充模腔，避免成型件出现缺料、内部孔隙的缺陷。四根立柱的上下端采用锁紧螺母与上下横梁固定，装配时可以通过调整螺母的预紧力保证四根立柱的受力均匀，避免长期使用后出现立柱受力不均导致的框架变形，设备的底部支脚设计有可调式的地脚安装结构，安装时可以通过调整地脚螺栓的高度将工作台面调整到水平状态，保证施压过程中活动横梁的运动方向与工作台面垂直，避免成型零件出现壁厚不均、飞边过大的问题。

　　从安装边界来看，这类四柱压力机的主机占地尺寸适配常规中小型机加工车间的工位布局，不需要额外做特殊的地基加固，只需要在硬化的车间地面上按照地脚安装孔的位置打好膨胀螺栓就能完成固定，设备的顶部预留了吊装孔，方便车间内的行车完成整机的转场与就位。液压系统的管路布置沿着立柱与横梁的内侧走线，所有外露的管路都加装了防护套，避免加工过程中掉落的零件磕碰管路造成漏油隐患，操作按钮盒可以根据车间的工位布局选择安装在设备的左侧或者右侧，适配不同操作人员的作业习惯，设备的后侧预留了液压油冷却器的安装位置，在长时间连续作业的工况下可以加装冷却装置，控制液压油的工作温度，避免油温过高导致液压系统压力不稳、密封件加速老化的问题。

　　在实际生产应用中，这类压力机不仅可以完成单一的压制作业，还可以通过加装自动送料机构、光电保护装置升级为半自动化的加工单元，配合生产线的输送设备完成上料、压制、出料的全流程作业，适配中小批量零件的连续化生产需求。整体结构设计充分考虑了通用加工场景的适配性，没有过多的冗余结构，所有的受力部件都按照额定施压载荷做了强度校核，关键受力位置的筋板布置能够有效分散施压过程中的应力集中，保证设备长期满负荷运行下的结构稳定性，同时框架式的结构也方便后续根据生产需求做功能扩展，比如加装液压垫、行程数显装置等附件，满足不同加工工艺的特殊要求。
