大吨位卧式金属挤压成型设备结构设计

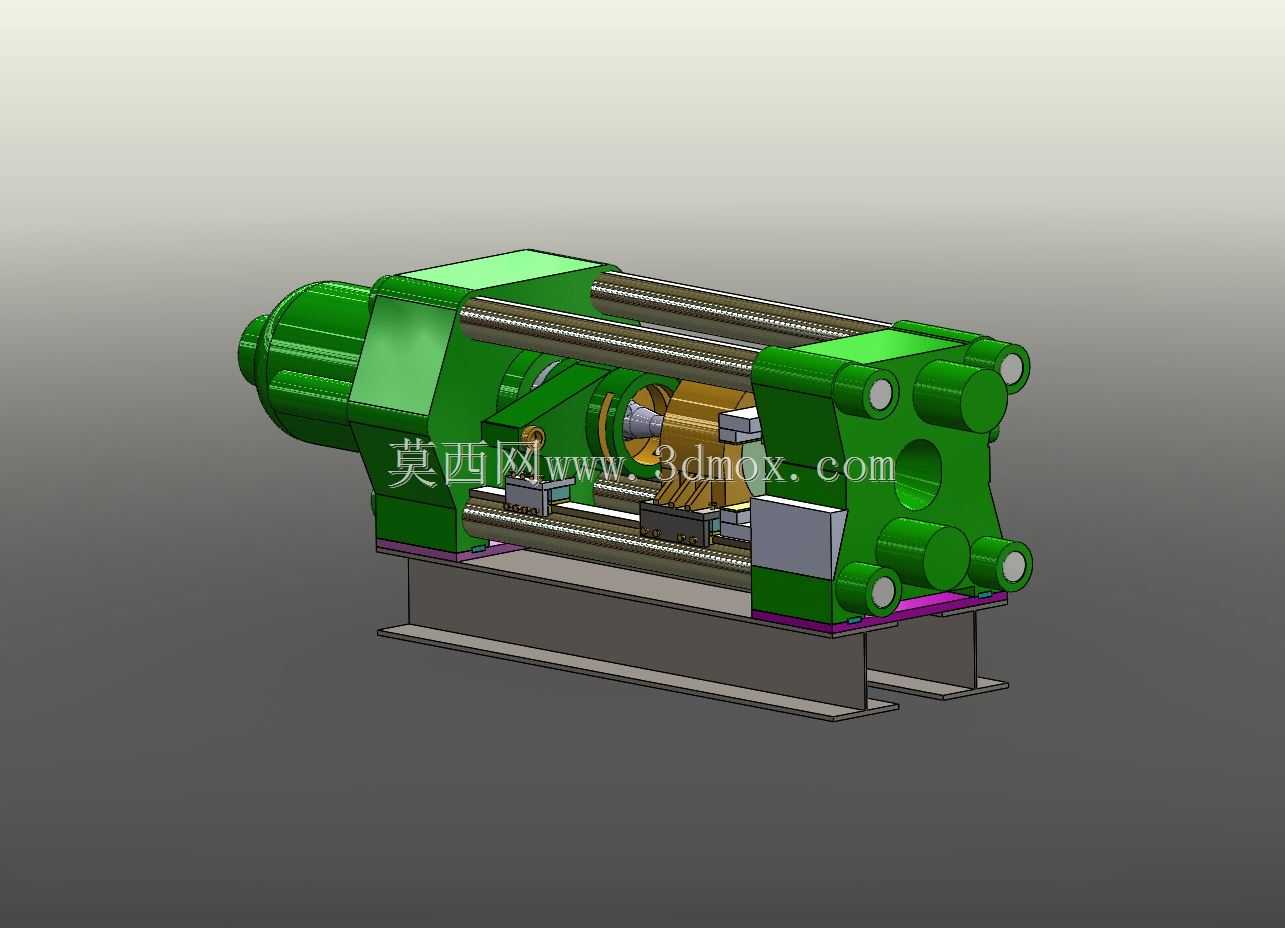

　　主驱动单元采用大排量液压驱动结构，配套的挤压杆推进机构设置了多级导向支撑，在挤压杆进入挤压筒的行程段，额外设置了中间支撑托架，避免长行程推进过程中挤压杆出现挠曲变形，保证挤压轴线与模腔中心的同轴度控制在合理公差范围内，减少挤压过程中出现的壁厚不均、型材扭拧缺陷。前端的动梁部分集成了模具安装位与出料导向结构，模座采用快换式设计，可适配不同规格的挤压模具，换模时无需拆解前端主框架结构，仅需松开模座锁紧机构即可完成模具吊装更换，能够有效缩短产线换型的停机时间。挤压筒部分设置在动梁与主推进机构之间，配套独立的加热与温度检测结构，可根据不同合金的挤压工艺要求，将筒身温度稳定控制在工艺区间内，避免坯料温降过快导致的成型阻力陡增、在铝型材、铜合金型材以及特种合金棒材的规模化生产场景中，大吨位挤压设备是整条产线的核心成型单元，这套1100吨级的卧式挤压设备，主要面向截面复杂度较高、成型压力需求大的有色金属型材生产工序，可完成实心棒材、空心型材、异形截面构件的热挤压作业，适配从民用建筑铝型材到工业特种合金构件的多类生产需求。从整体结构布局来看，设备采用卧式四柱承力框架结构，四根高精度镀铬导柱平行布置，贯穿前后端的固定梁与动梁结构，相比传统两柱式结构，四柱布局的抗偏载能力更强，在挤压非对称截面型材时，能够更好地抵消模孔处金属流速不均带来的侧向力，避免动梁运行过程中出现卡滞、偏磨问题，延长导套与密封件的使用寿命。设备的动力端集成在尾部固定梁侧，

　　型材表面开裂问题。设备的底座采用整体焊接箱型结构，经过去应力退火处理后再进行导轨面的精加工，安装时通过预埋地脚螺栓与混凝土地基固定，底座上设置的主导轨面承担整个动梁、挤压筒以及主缸的支撑载荷，导轨面采用高频淬火处理，表面硬度满足长期重载往复运行的耐磨要求。从安装边界来看，设备整体沿挤压轴线方向的长度适配常规工业厂房的柱距布置，宽度方向预留了足够的液压管路、冷却管路以及操作维护通道，设备顶部预留了吊装点位，方便厂内行车进行部件吊装与检修作业。在结构设计过程中，重点对承力框架的受力分布进行了优化，前后端梁采用铸钢件与焊接件组合的结构，在应力集中的导柱安装孔、主缸连接位置设置了加强筋结构，通过有限元分析对高应力区域进行结构补强，

　　避免长期满负荷运行过程中出现结构开裂、变形问题。液压管路的布置沿设备底座与梁体的走线槽排布，避开高温的挤压筒区域，同时设置了管路固定管夹，减少高压油液流动过程中产生的管路振动，降低管路接头渗漏的风险。设备的出料侧预留了配套牵引机、冷床的安装接口，可直接对接后续的型材出料、冷却、定尺切割工序，形成完整的挤压生产流水线。相比小吨位挤压设备，这套大吨位设备的挤压行程更长，可适配长度更大的坯料，单批次挤压的型材成材率更高，同时主液压系统采用了分级调速设计，在空程前进阶段可实现快速移动缩短辅助时间，在挤压成型阶段切换为大流量低速高压输出，保证金属在模腔内的流动稳定性，兼顾生产效率与成型质量。导柱与导套之间采用集中润滑系统，

　　可按照设定的运行周期自动加注润滑脂，避免人工润滑不及时导致的导柱表面拉伤问题。动梁的运行位置设置了多组行程检测元件，可实时反馈动梁位置、挤压速度、挤压力等参数，方便工艺人员根据不同型材的生产要求调整工艺参数，同时设置了过压保护、超程保护等安全结构，在挤压力超过设定阈值或者动梁超出安全行程时，系统会自动切断动力输出并触发报警，避免设备损坏与安全事故。在实际生产应用中，这类大吨位卧式挤压设备除了常规的建筑铝型材生产外，还可用于新能源汽车的铝合金电池托盘构件、轨道交通的车体型材、航空航天领域的特种合金构件的挤压成型，能够满足不同行业对大截面、高精度型材的成型需求，设备的结构设计充分考虑了长期重载运行的可靠性与维护便捷性，各易损部件均采用标准化设计，可快速更换备件，减少设备停机维护的时间成本。
