窄轨倾斜式三轮车辆变几何悬架结构

　　这款窄轨倾斜式三轮车辆的变几何悬架结构，主要面向狭窄通行场景的短途代步、园区巡检、特殊地形通勤类应用，区别于常规宽轮距乘用车辆，其轮距设计远小于传统家用汽车，能够在宽度受限的巷道、林间小径、厂区狭窄通道内完成通行与转向，适配常规车辆无法驶入的狭小空间作业需求。从实际使用场景来看，这类窄轨车辆常被应用于景区窄路观光、厂区内部小件物料转运、山地林间巡检通勤等场景，相比两轮摩托类载具，其自带的覆盖式车手框架能够为驾乘人员提供基础的防护支撑，避免驾乘人员直接暴露在外，同时保留了小尺寸载具的通行灵活性。

　　在功能特性层面，这套变几何悬架最核心的设计点是实现了车辆转弯过程中的主动倾斜能力，和常规三轮车辆刚性连接的悬架结构不同，其悬架连接点采用可变几何约束的铰接结构，当车辆进入弯道时，悬架能够根据转向角度、行驶速度匹配对应的侧倾角度，让整车重心向弯道内侧偏移，抵消转弯过程中产生的离心力，避免窄轮距车辆在转弯时因为重心偏移出现侧翻风险，这一特性和两轮摩托车的过弯倾斜逻辑类似，但依托三轮支撑的结构基础，其低速行驶、驻车状态下的稳定性远高于两轮载具，不需要驾乘人员通过身体重心调整来维持平衡，降低了操作门槛。

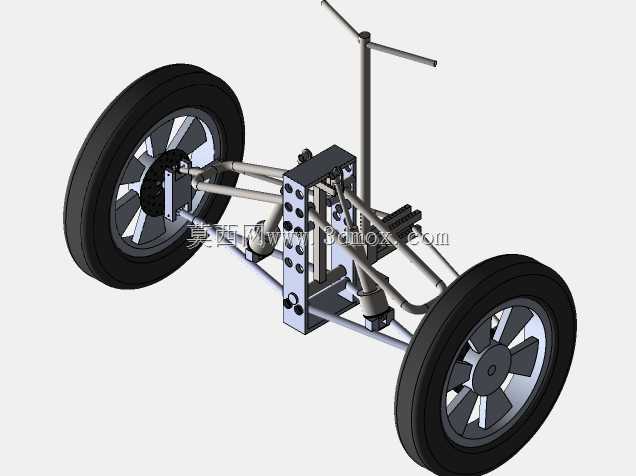

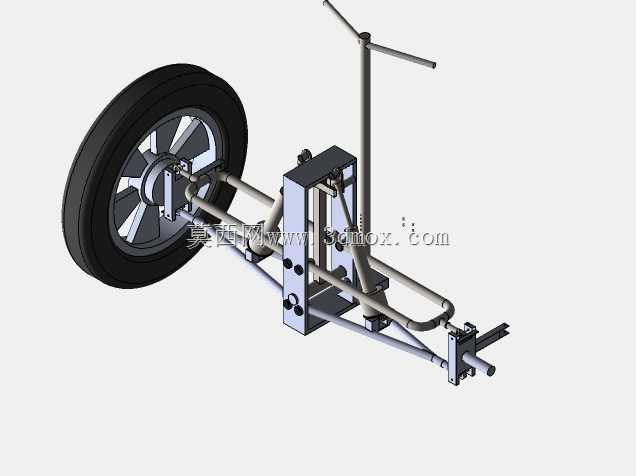

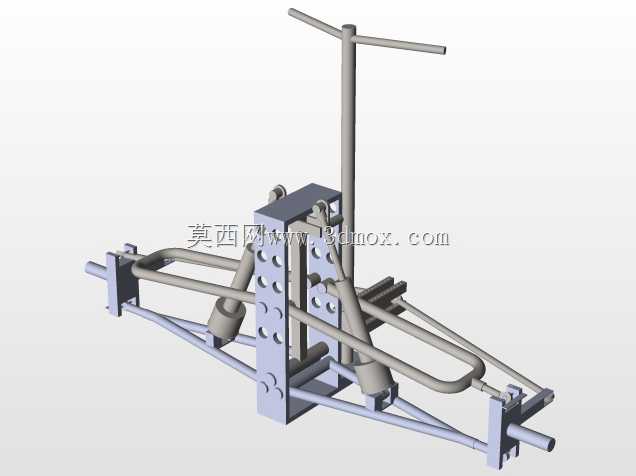

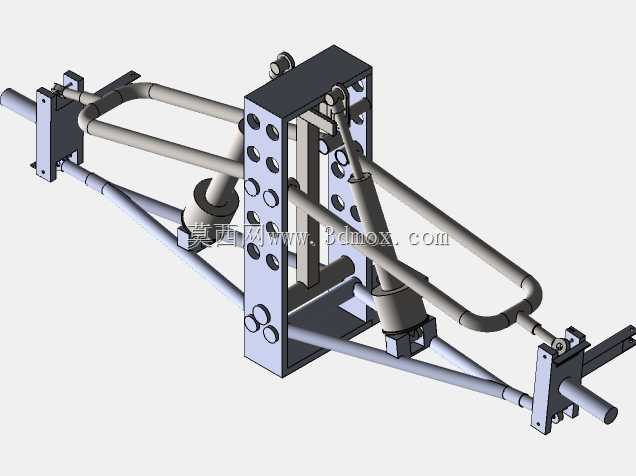

　　从设计思路上拆解这套结构，首先是轮距参数的匹配，整体轮距控制在常规两轮摩托的轮距区间内，比传统三轮代步车轮距窄30%左右，保证狭窄空间的通过性；车架部分采用管式框架结构，车手位置的防护框架和主车架采用刚性连接，形成笼式的上部防护空间，驾乘人员的操作位置完全处于框架覆盖范围内，即使出现小角度倾翻也能形成支撑防护。悬架部分的变几何机构通过多组铰接摆臂连接车轮与主车架，摆臂的铰接点位置经过运动学仿真校核，保证倾斜过程中车轮始终与地面保持最大接触面积，不会因为悬架摆动出现轮胎局部接地、抓地力下降的问题；后轮作为驱动轮的布置方案，配合前部转向轮的倾斜联动，让转向操作的反馈更接近常规两轮载具，同时避免了前轮驱动带来的转向机构复杂度过高的问题。

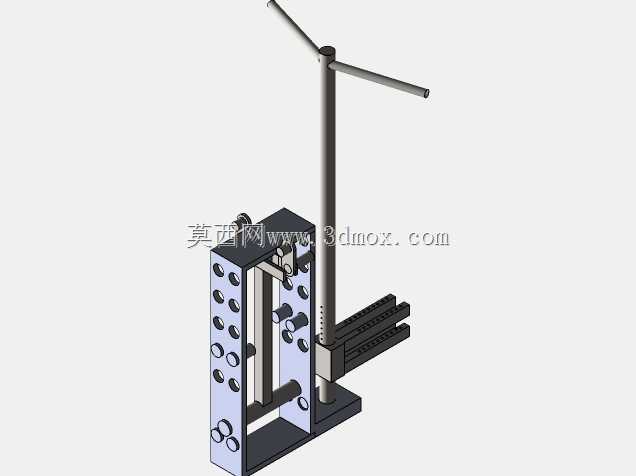

　　在安装边界与尺寸配合上，这套悬架的上部连接点直接集成在主车架的下部纵梁上，不需要额外设计独立的悬架安装副车架，整体结构紧凑，悬架摆动过程中最大外廓尺寸不会超出车架上部框架的宽度边界，不会因为悬架倾斜额外增加车辆通行所需的宽度空间；车轮选用小直径宽胎面的充气轮胎，既能够降低整车重心高度，也能在不平整路面提供足够的缓冲能力，配合悬架摆臂处的阻尼元件，过滤路面传递的颠簸振动。转向机构和悬架倾斜机构做了联动设计，转向角度输入会同步带动悬架的倾斜机构产生对应位移，不需要额外增加独立的倾斜控制执行结构，依靠纯机械结构就能实现转向与倾斜的动作匹配，降低了结构复杂度与后期维护成本。

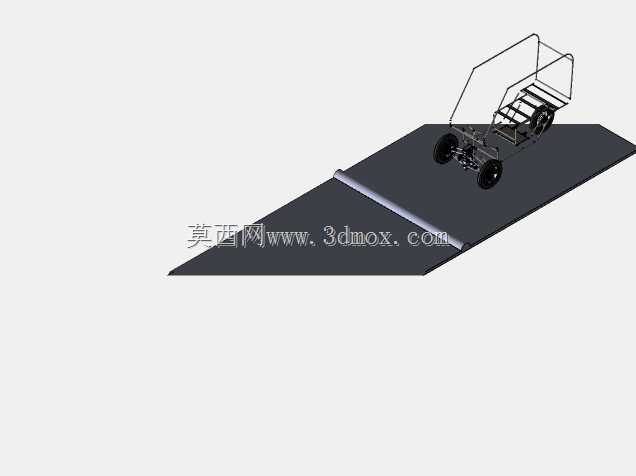

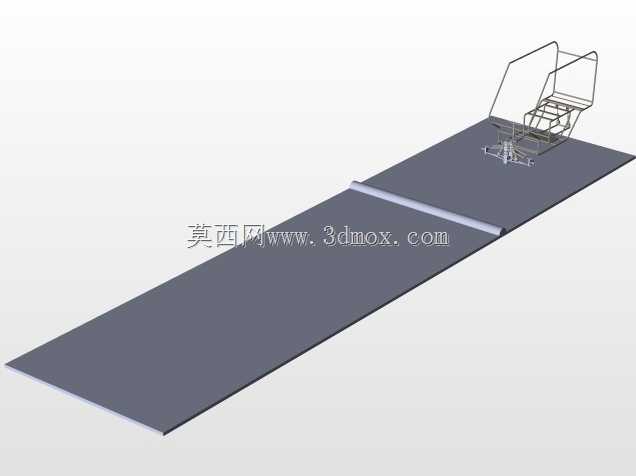

　　实际结构验证过程中，这套悬架在最大倾斜角度下，整车重心的投影始终落在三个车轮形成的支撑三角形范围内，即使在湿滑路面转弯也能保证足够的支撑稳定性；相比固定悬架的同尺寸三轮车辆，其转弯时的最大允许通行速度能够提升40%以上，不会因为担心侧翻而刻意降低过弯速度，兼顾了窄体载具的通行灵活性和行驶稳定性。车架上部的防护框架除了防护作用，也预留了遮阳棚、小型储物箱的安装点位，能够根据不同使用场景拓展对应的附加功能，不需要对主车架结构做额外打孔改装。
