伺服系统用多孔安装式控制轮结构

　　在伺服传动系统的执行端布局里，这类盘状控制轮属于力矩传递与位置反馈联动的核心配套构件，并非普通的手轮操作件，其核心作用是在伺服输出轴与负载连杆机构之间建立刚性的传动衔接，同时兼顾安装定位的同轴度要求，避免伺服启停瞬间的传动间隙带来的位置偏差。从实际应用场景来看，这类构件常出现在中小功率伺服驱动的连杆传动工位，比如自动化装配线的工位切换摆臂驱动端、小型包装设备的送料节奏控制单元、非标自动化设备的角度分度机构中，替代传统的联轴器加定位法兰的分体式结构，减少传动链上的零件数量，降低装配累积误差。

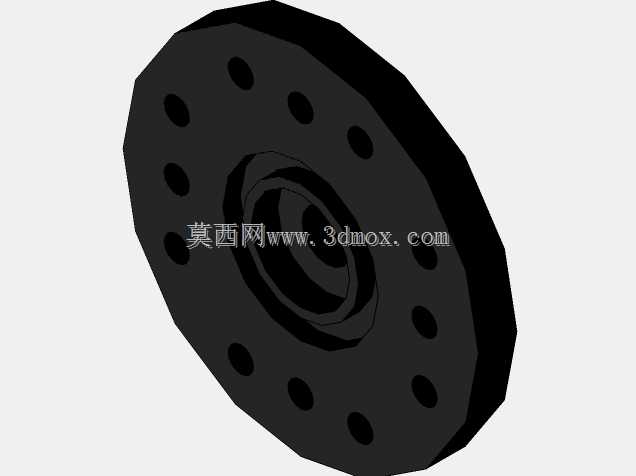

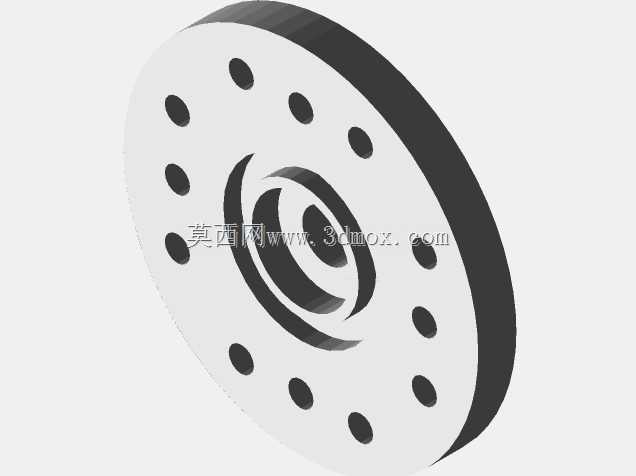

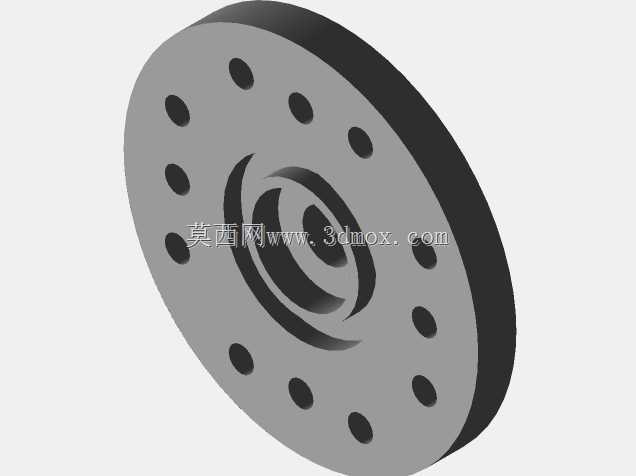

　　从结构设计逻辑来看，整个轮体采用圆盘式对称布局，中心设置与伺服输出轴配合的轴孔，轴孔周边做了沉台结构，一方面可以容纳轴端的锁紧螺母或者顶丝空间，避免装配后轴端突出轮体平面造成的干涉，另一方面沉台的端面可以作为轴向定位的基准面，装配时直接贴紧伺服轴的轴肩，不需要额外调整轴向间隙，能大幅提升现场装配的效率。轮盘的外缘区域均匀分布了多组贯通安装孔，这些孔位的分度精度直接决定了连杆机构的往复运动精度，设计时孔位的位置度公差控制在0.02mm以内，保证每一组连接点到中心轴孔的距离一致，避免传动过程中出现力矩波动。轮体的厚度设计充分考虑了传动扭矩的承载需求，针对常用的200W到400W功率段伺服电机的输出扭矩，轮体厚度选取时做了足够的刚度冗余，即使在频繁正反转的启停冲击下，也不会出现轮体形变导致的孔位偏移。

　　安装边界方面，这类控制轮的外径尺寸适配常规伺服电机的安装法兰规格，安装时不需要额外更改设备的安装板布局，中心轴孔的公差带选取过渡配合，既可以保证与伺服轴的同轴度，又不会出现装配过紧导致的拆卸困难。轮体上的安装孔采用通孔设计，适配常用的内六角圆柱头螺钉连接，螺钉锁紧时可以在轮体背面预留的沉孔空间内完成，不会突出轮体的背面平面，保证轮体与安装基准面完全贴合。轮体的两个端面都做了平面度处理，表面粗糙度控制在Ra1.6以内，避免端面不平整带来的传动偏摆。

　　从功能特性上看，这种一体化的盘式控制轮相比分体式的传动构件，省去了额外的定位键、连接法兰等零件，整个传动链的转动惯量更低，更适配伺服系统的高响应特性，不会因为额外的转动惯量增加伺服驱动器的 tuning 难度。均匀分布的多孔设计也给连杆机构的安装提供了更多的行程调整空间，现场调试时可以根据实际需要的摆角范围，选择不同半径位置的安装孔来连接连杆，不需要重新加工定制构件，大幅缩短非标设备的调试周期。轮体的材质选取上兼顾了强度与重量的平衡，既保证传动过程中的刚性，又不会因为自重过大增加伺服轴的径向负载。在实际的建模过程中，所有孔位的分布都采用圆周阵列的方式完成，保证孔位的分度均匀性，中心轴孔与各安装孔的轴线都严格垂直于轮体的基准端面，从建模阶段就规避后续加工可能出现的形位公差超差问题，同时建模时预留了表面处理的厚度余量，保证后续做发黑或者阳极氧化处理后，零件的实际装配尺寸仍然符合设计要求。
