挖掘机铲斗结构三维设计作品

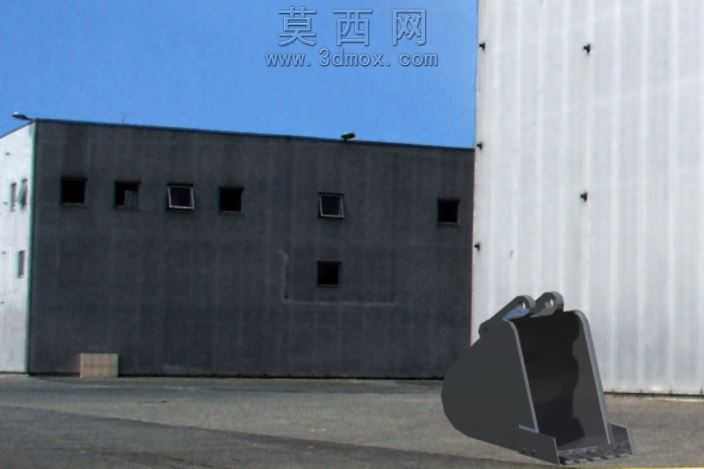

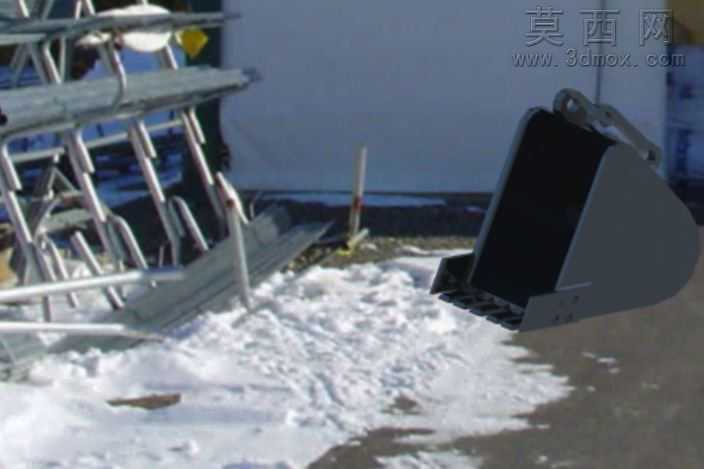

本作品为挖掘机配套铲斗的三维参数化设计模型，采用CATIA软件完成全流程建模工作，建模过程严格遵循工程机械属具的实际生产尺寸规范，完整还原了铲斗从连接结构到切削刃口的全部细节特征。建模阶段首先以铲斗的实际安装尺寸为基准，搭建顶部双耳连接座的参数化草图，通过凸台拉伸、倒角、孔特征等命令完成连接耳板的实体构建，精准还原了连接销孔的同轴度公差要求，保证铲斗与挖掘机斗杆、连杆的装配匹配性。斗体部分采用多截面实体命令，结合斗壁的弧形曲面轮廓完成主体造型，针对斗壁的加厚区域、侧刃安装位做了单独的特征拆分，还原了实际铲斗的板材厚度分布逻辑，兼顾作业强度与轻量化设计需求。斗底的切削刃部分单独构建特征，预留了斗齿安装的螺栓孔位，还原了刃板的耐磨加厚结构，侧刃部分同样按照实际装配关系设计了安装凸台与连接孔，可直接适配标准侧刃配件的装配。模型材质渲染阶段，为金属结构件赋予了哑光合金材质，模拟高强度耐磨钢的表面质感，对连接销孔、刃口等易磨损区域做了细微的材质色差区分，还原真实铲斗的使用磨损视觉特征。整体模型采用全参数化建模逻辑，所有特征尺寸均可通过参数表快速调整，可适配不同吨位挖掘机的铲斗改型设计需求，结构上完整保留了铲斗的内部加强筋布局、背部耐磨板安装位等细节，可直接用于装配干涉检查、作业受力仿真分析、工程图纸导出等后续设计环节，能够为挖掘机属具的设计优化、教学演示提供精准的三维数字模型支撑。
