挖掘机反铲工作装置三维结构设计

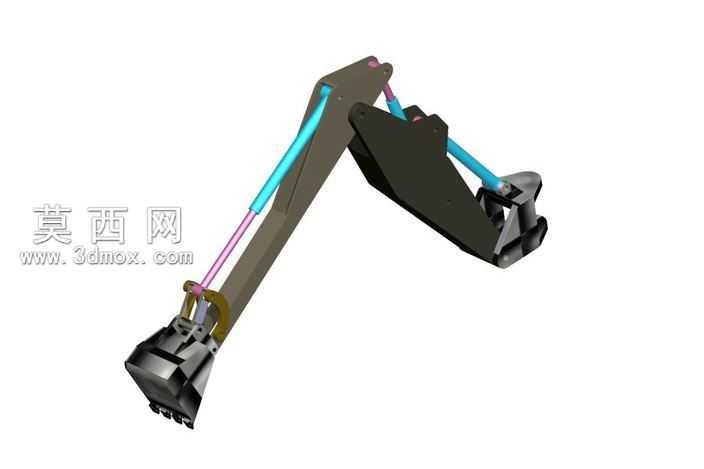

本作品为挖掘机反铲工作装置的三维设计模型，采用Autodesk Inventor完成全参数化建模，完整还原了反铲装置从动臂、斗杆、铲斗到液压油缸、铰接销轴的全部结构细节。建模过程中首先依据反铲作业的工况参数确定各构件的尺寸比例，对动臂的弯臂结构、斗杆的铰接点位、铲斗的斗齿排布与切削刃角度进行精准的草图绘制，通过拉伸、旋转、扫掠等基础特征命令构建各零件的主体结构，再对铰接孔、安装座、加强筋板等细节特征进行细化处理，确保每个零件的装配关系与实际工程机械的结构逻辑完全一致。材质设置上，对结构件赋予合金钢材质，调整金属粗糙度与反光参数还原工程机械结构件的哑光金属质感，对液压油缸的活塞杆部分赋予抛光金属材质，缸筒部分做深色涂装处理，液压管路分别赋予对应色彩的工程塑料材质，铲斗斗齿部分添加耐磨合金的材质属性，通过不同材质的区分清晰展现各部件的功能属性。装配阶段采用自下而上的装配方式，通过重合、同轴心、角度配合等约束完成各部件的铰接装配，还原了动臂绕机身铰接点的摆动、斗杆绕动臂端部的转动、铲斗绕斗杆端部的翻转，以及各液压油缸的伸缩运动自由度，可直观模拟反铲装置挖掘、提升、卸料的完整作业动作。设计过程中重点考量了反铲装置的作业范围与受力合理性，对动臂与斗杆的铰接位置进行优化，确保液压油缸的推力能够有效传递到作业端，各构件的加强筋布局符合重载作业的强度需求，铲斗的斗容与切削角度适配常规土方作业的工况要求，整体模型结构完整、装配逻辑清晰，可用于工程机械结构教学、反铲装置的结构原理演示，也可作为相关产品改进设计的参考基础。
