夹子注塑成型模具三维结构设计

　　这套模具针对日常办公及家用长尾夹类塑胶件的注塑成型需求开发，适配常见卧式注塑机安装使用，核心解决小尺寸异形薄壁塑胶件成型过程中易出现的翘曲、缺胶、夹线明显等生产痛点。从实际生产场景来看，这类夹子产品需求量大，单批次生产订单量通常在数十万件级别，对模具的连续生产稳定性、成型周期控制有较高要求，因此整套模架采用标准龙记模坯作为基础，降低后期模架维护的配件替换成本。

　　设计过程中优先考虑了产品的脱模角度，夹子主体带有弧形夹持结构，侧壁存在多处倒扣，因此在型腔侧做了0.8度的脱模斜度，避免开模时拉伤产品表面；型芯部分针对夹子的铰接位做了镶件拆分设计，铰接位是产品装配的核心尺寸位，精度要求控制在±0.02mm以内，拆分镶件一方面方便后期磨损后单独更换，另一方面也能在该位置单独开设排气槽，解决铰接位困气导致的烧焦、缺胶问题。

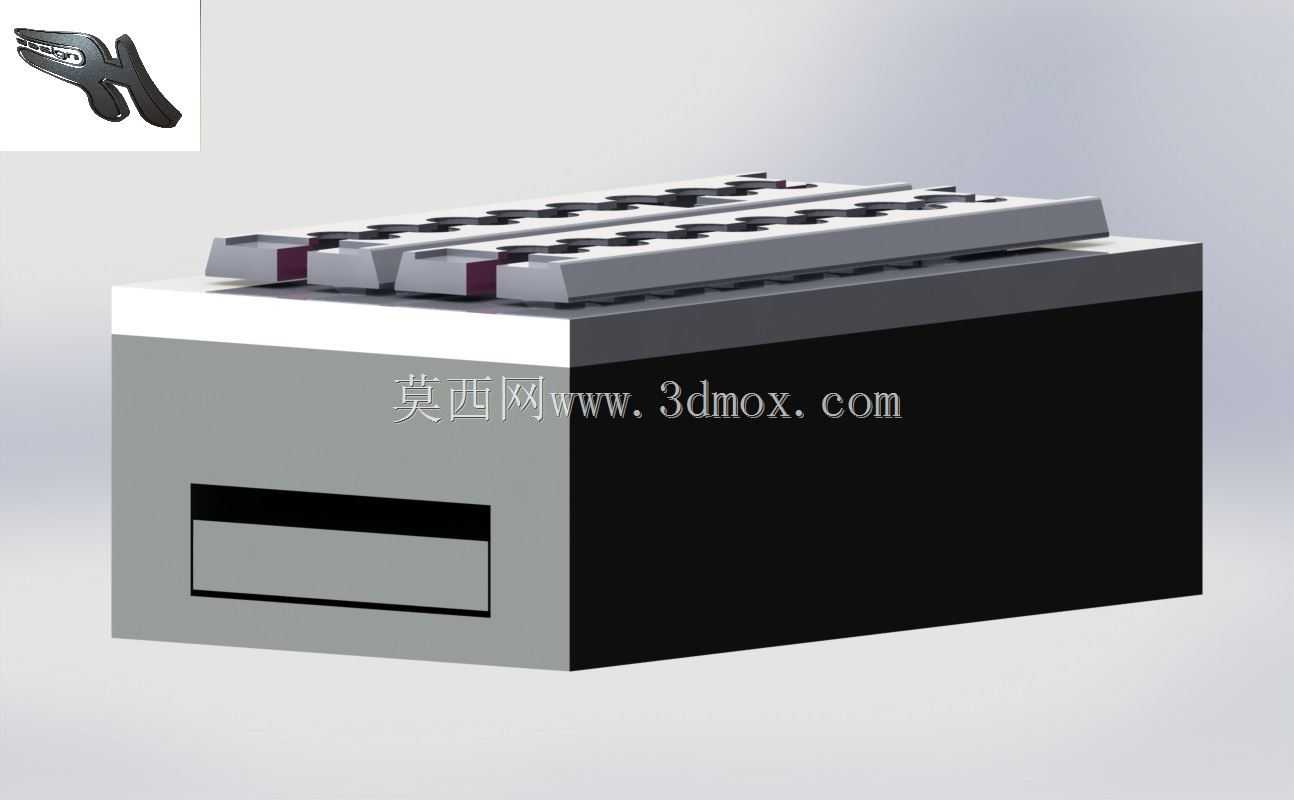

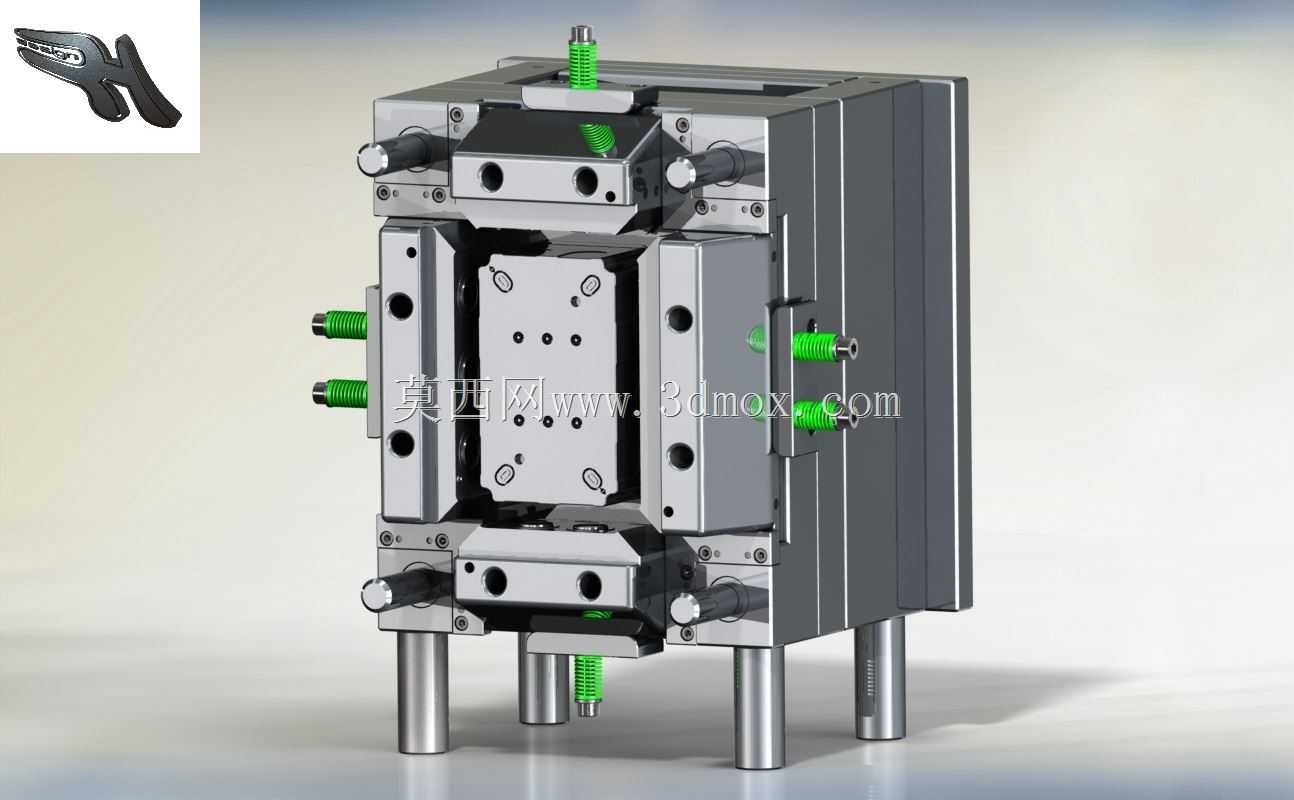

　　冷却系统的排布围绕型腔均匀控温设计，前后模均采用直径8mm的冷却水路，水路距离型腔壁的距离控制在12-15mm之间，相邻水路间距保持25mm，确保成型过程中型腔各位置温度差控制在5℃以内，减少产品因冷却不均产生的内应力，避免夹子成品在使用过程中出现夹持力衰减、断裂的问题。水路接头采用标准PT1/4螺纹接口，适配车间常规的冷却水塔供水压力，无需额外配置特殊快插接头。

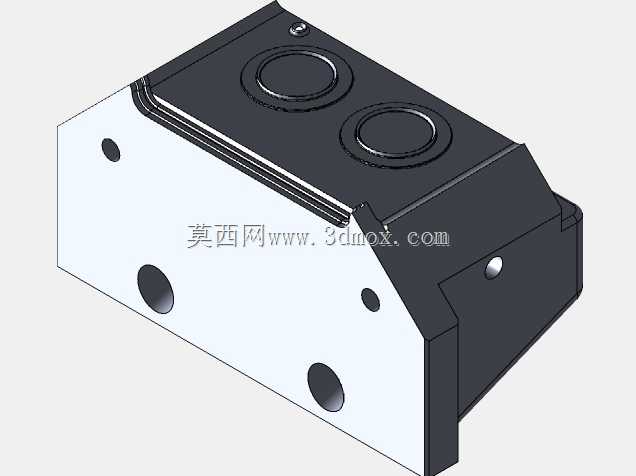

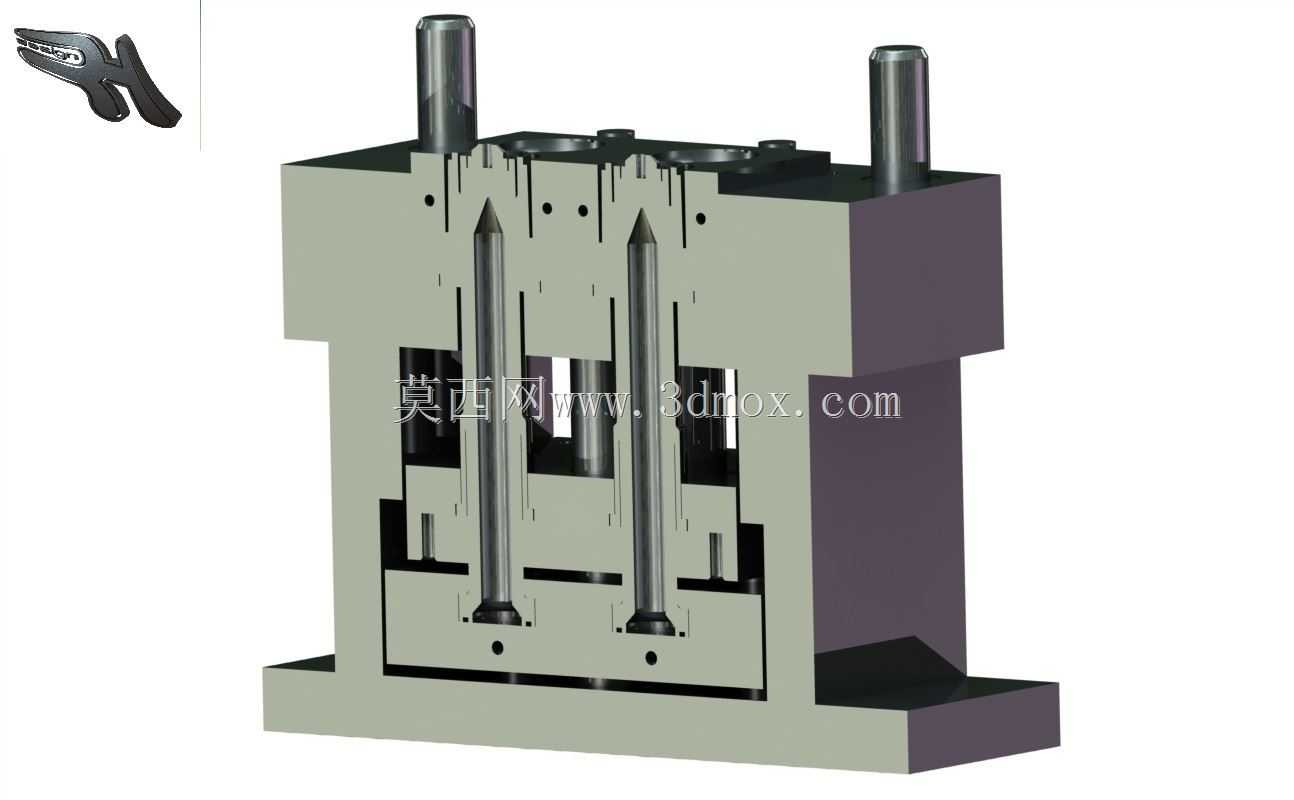

　　顶出机构采用顶针+顶板结合的方式，产品的平面区域布置直径2mm的圆顶针，顶针位置避开产品外观面，防止顶针痕迹影响产品表面质量；夹子的弧形夹持臂位置采用扁顶针，增大顶出接触面积，避免顶出时顶穿薄壁位置。整套顶出行程设计为25mm，足够将产品从型芯上完全顶落，配合注塑机的机械手取件可以实现全自动生产，无需人工操作取件，单模成型周期可以控制在18秒以内。

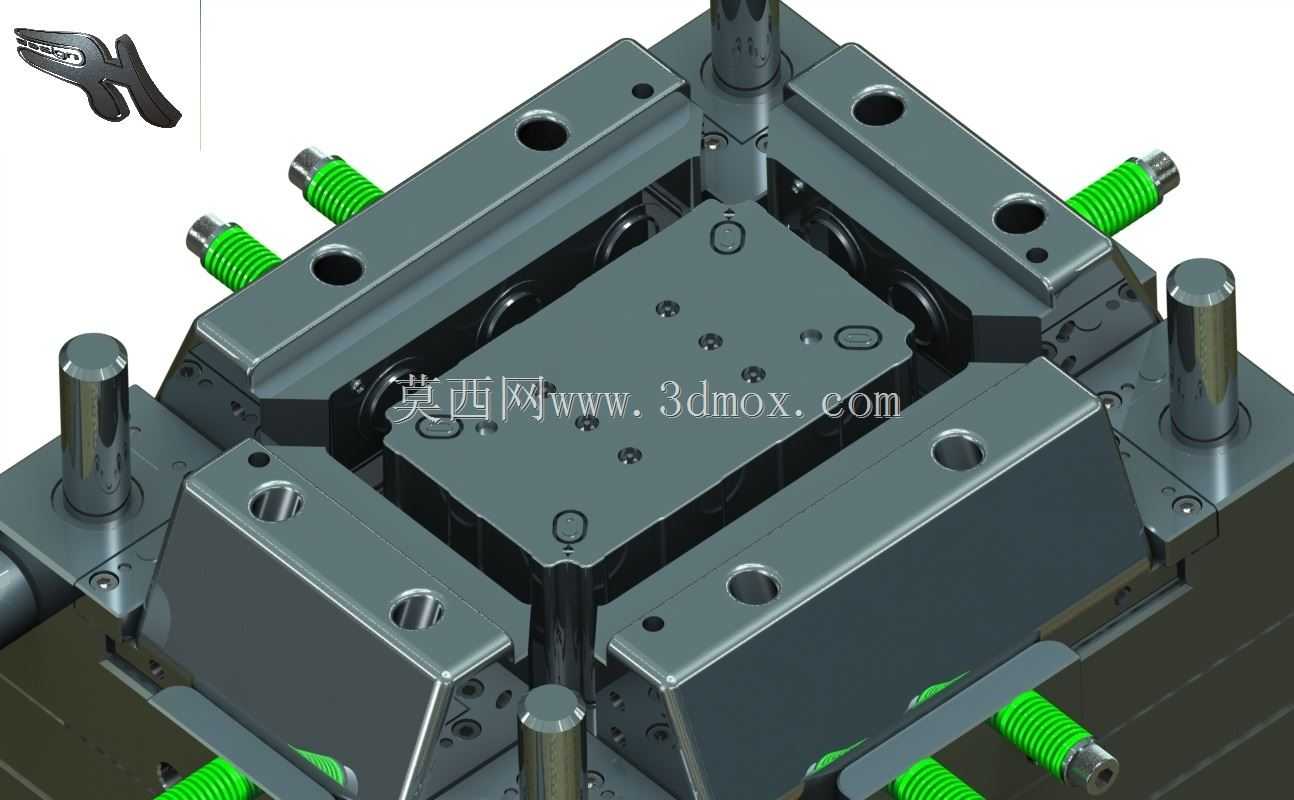

　　导向系统采用标准导柱导套配合，四个角布置直径20mm的导柱，导柱长度高出型芯表面15mm，确保合模过程中导柱先进入导套，避免型腔与型芯发生撞模；同时在模具的分型面位置布置了四个零度定位块，抵消长期生产过程中导柱磨损产生的合模间隙，保证产品分型面夹线位置的错位量控制在0.02mm以内，满足产品的外观装配要求。

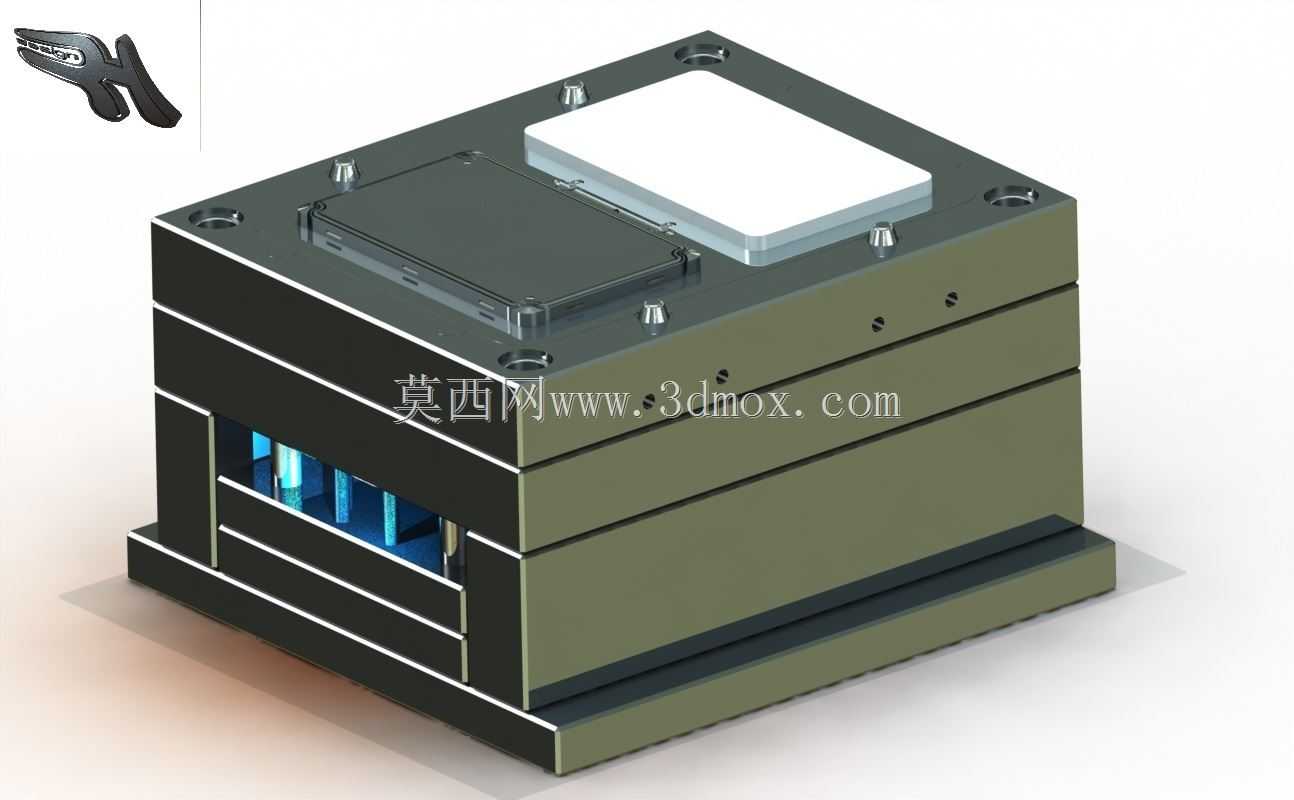

　　安装边界方面，模具的长宽尺寸为250mm*250mm，总闭合高度为280mm，适配锁模力120T及以上的卧式注塑机安装，模具的定位圈直径为100mm，浇口套入口直径为12mm，适配注塑机常规射嘴尺寸；模具的码模槽宽度为20mm，深度为15mm，符合注塑机标准码模螺丝的安装尺寸，上下模的顶棍孔位置与注塑机顶棍孔位完全匹配，无需额外加工顶棍连接位。

　　浇注系统采用侧浇口进胶，浇口位置设置在夹子的非外观装配面，浇口宽度为2mm，厚度为0.8mm，成型后浇口残留高度控制在0.3mm以内，后续人工修剪浇口的工作量小，不会在产品表面留下明显的浇口痕迹。流道采用圆形截面流道，流道直径为6mm，保证塑胶熔体填充过程中的压力损失最小，同时减少流道凝料的原材料浪费。

　　整套模具的排气槽开设在分型面位置，排气槽深度为0.02mm，宽度为5mm，沿型腔边缘均匀布置，及时排出型腔内的空气，避免产品出现困气、烧焦、填充不足的缺陷；同时在镶件配合位置也预留了0.01mm的排气间隙，利用镶件的配合缝隙实现辅助排气，进一步提升成型稳定性。
