标准型模架套件双配置结构设计

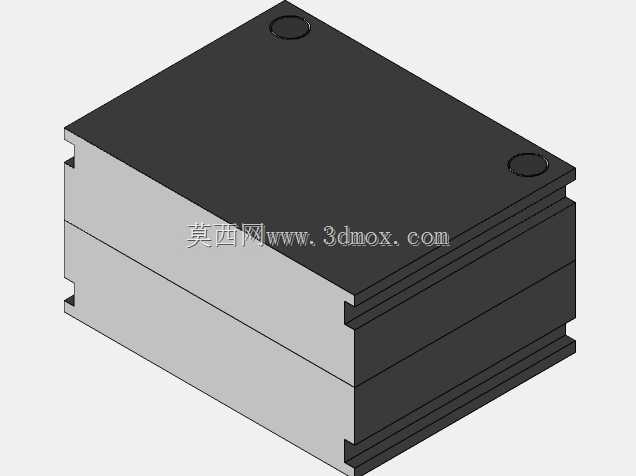

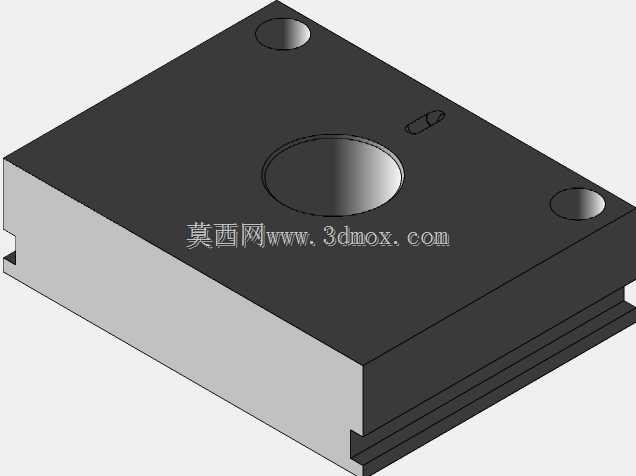

　　这套模架结构主要面向低压注射成型生产场景，在小型精密塑胶件批量生产环节中，作为模具的核心承载基体使用，适配常规立式、卧式注射设备的安装接口，可直接搭载对应型腔型芯组件完成成型作业。从结构配置来看，整套模架做了两种适配方案，基础配置为不带顶料板与顶料板的标准模组形态，适合采用外部顶出机构、或者简易流道结构的成型工况，比如带侧抽芯的小型接插件、薄壁封装类零件生产时，可省去内置顶出结构的干涉风险，给型腔侧的抽芯滑块预留足够安装空间；第二种配置则集成了带推料板和顶出装置的底座结构，适配常规顶出脱模的塑胶件生产，比如常规结构的壳体、支架类零件，无需额外加装顶出组件即可完成脱模动作，减少模具整体装配调试的工作量。

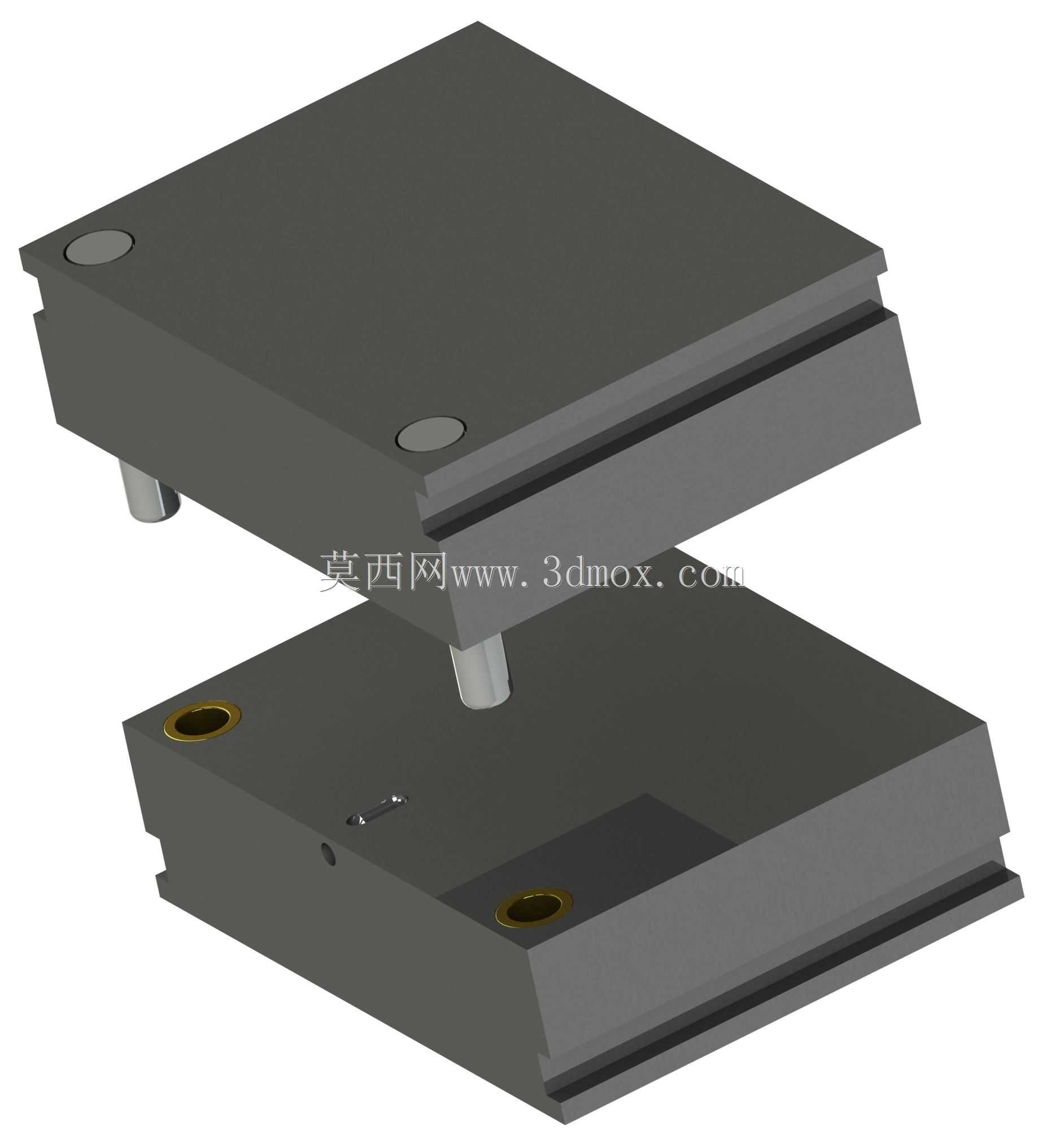

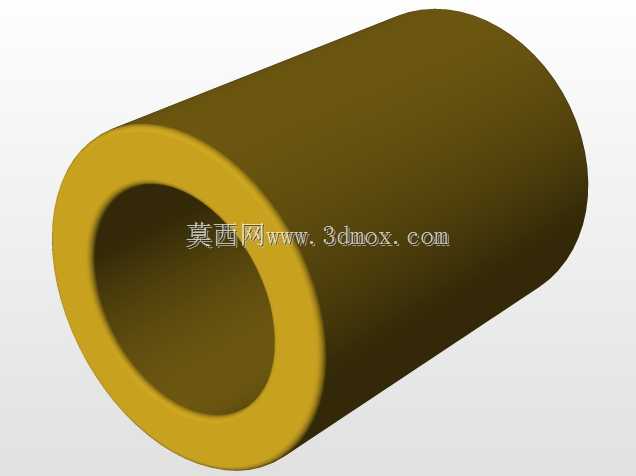

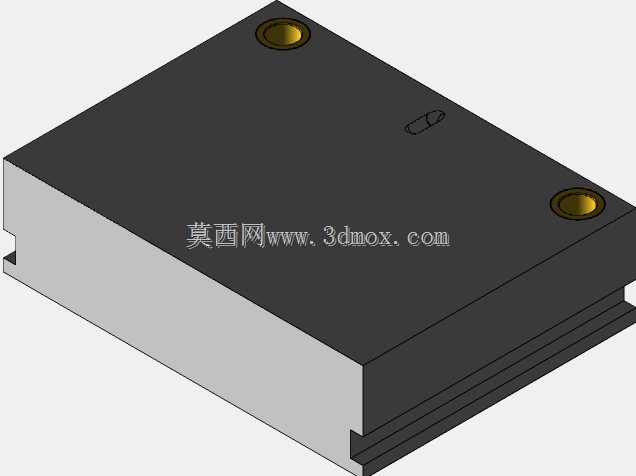

　　设计过程中优先考虑了模架的通用性与安装边界适配，上下模的导向结构采用标准导柱导套配合，导套位置做了镶套式耐磨处理，长期合模作业时可减少基体磨损，延长模架整体使用寿命，导柱的伸出长度做了安全冗余设计，合模过程中导柱先进入导套完成导向定位，避免型腔型芯发生错位碰撞。上下模板的安装平面做了等高加工处理，平面度控制在常规模架通用公差范围内，可直接与注射设备的动定模固定板贴合安装，无需额外配磨调整。模板上的紧固螺纹孔、定位销孔位置遵循通用模架的排布规范，可适配多数标准规格的型腔型芯安装，减少二次打孔加工的工作量。

　　从实际应用角度来说，这类标准模架可大幅缩短模具开发周期，结构设计人员无需从零开始搭建模架基体，可直接在该结构基础上调整型腔、浇注系统、冷却系统的布局，针对不同成型零件的需求做局部修改即可。在低压注射成型工况下，模架的刚性设计可承受注射过程中的型腔内压力，避免模板发生形变导致成型零件飞边、尺寸超差等问题，模板的厚度选取兼顾了刚性与减重需求，不会因为过于厚重导致设备合模负载过大，也不会因为厚度不足导致长期生产后模板变形。

　　带推料板的配置中，顶出装置的安装位做了标准化设计，可适配不同直径的顶杆、复位杆安装，推料板的导向行程满足常规高度零件的脱模需求，不会出现顶出行程不足导致零件卡滞在型腔内的问题，复位杆的位置对称排布，合模时可保证推料板平稳复位，避免顶杆错位刮伤成型零件表面。上下模的定位除了导柱结构外，还在模板边角设置了精定位槽，可加装精定位组件，进一步提升合模精度，适合尺寸精度要求较高的精密塑胶件生产场景。

　　模架的流道开设区域预留了足够的加工余量，设计人员可根据不同的浇注方案，开设冷流道或者热流道安装位，冷却水路的排布空间也做了预留，可在模板内部加工循环水路，满足成型过程中的温度控制需求。在装配调试环节，这套模架的各零件配合公差遵循通用模具标准，零件互换性较好，单个零件磨损后可直接更换标准备件，无需整体返修模架，降低生产维护成本。针对低压注射的工艺特性，模架的合模面做了密封槽预留，可加装密封圈防止低压注射过程中出现溢料问题，适配低压成型的工艺压力范围，保证成型过程的稳定性。
