塑料铅笔盒注塑成型模具结构设计

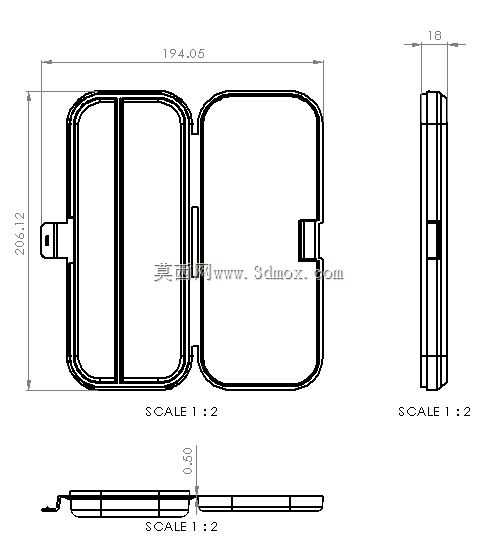

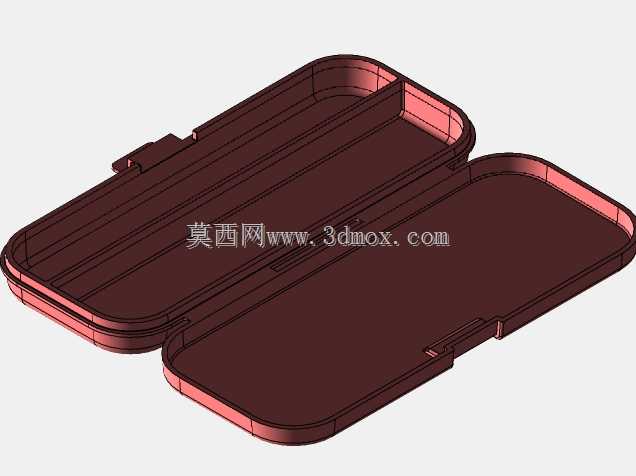

　　这套模具针对日常文具类塑料铅笔盒的量产注塑工艺开发，适配常规卧式注塑机的安装接口，可直接匹配主流吨位注塑设备的模架装夹尺寸，无需额外做安装位改造。从实际生产场景来看，文具类塑料制品普遍要求成型周期短、批量化生产一致性高，同时盒体类零件需要兼顾外观面无明显熔接痕、翘曲变形量控制在装配公差范围内，这套模具的结构设计完全围绕这些生产端的实际需求展开。

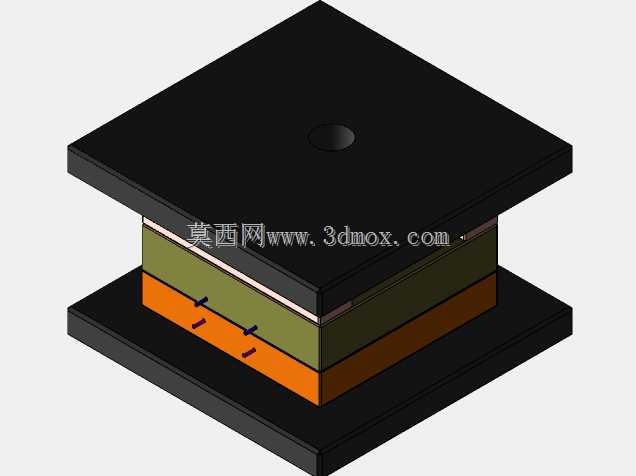

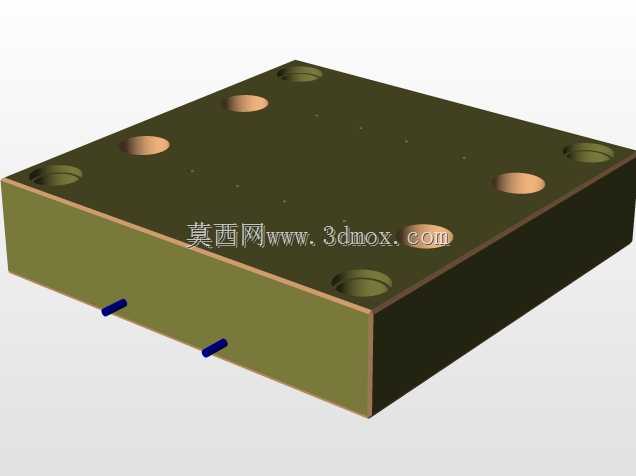

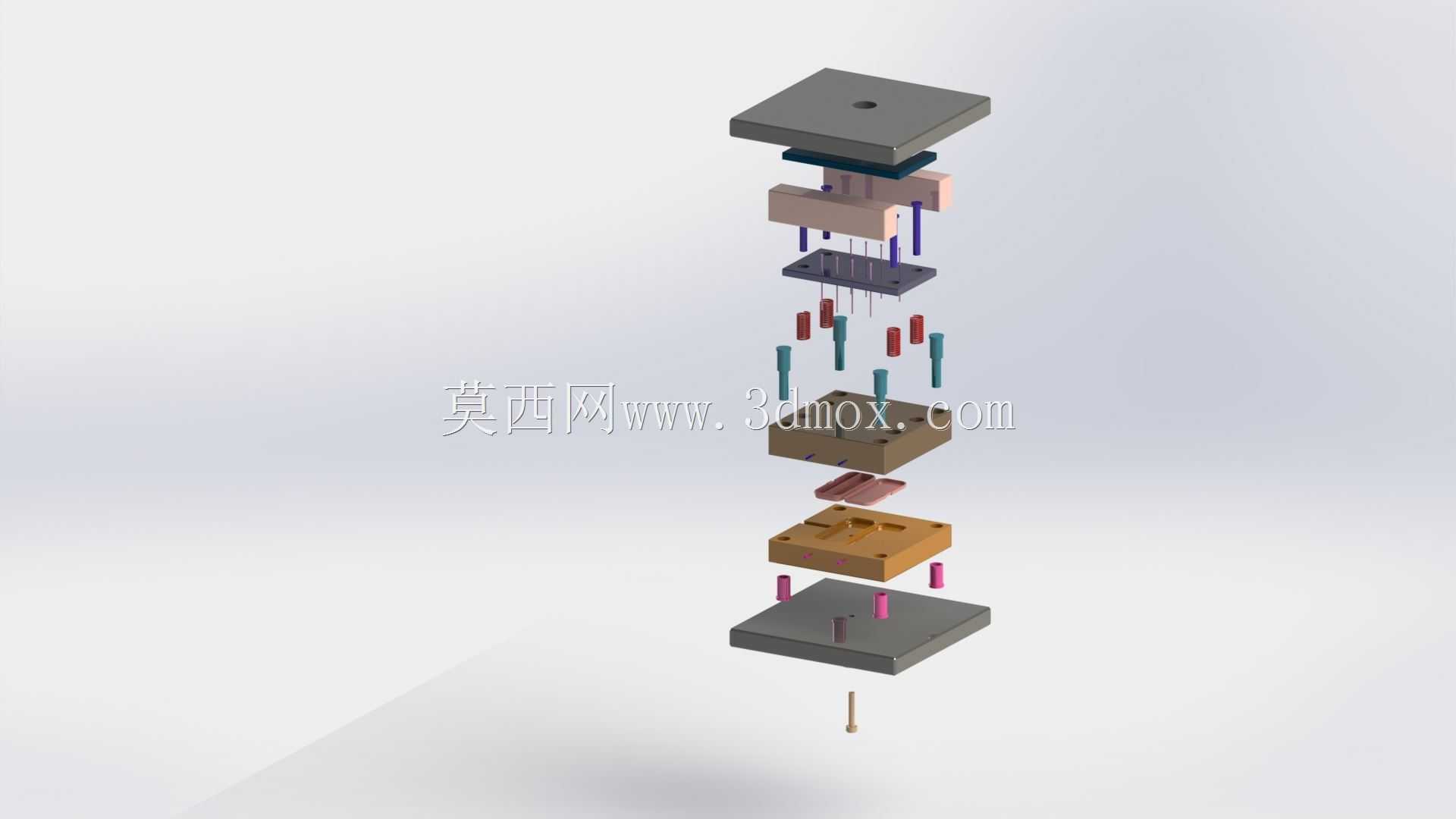

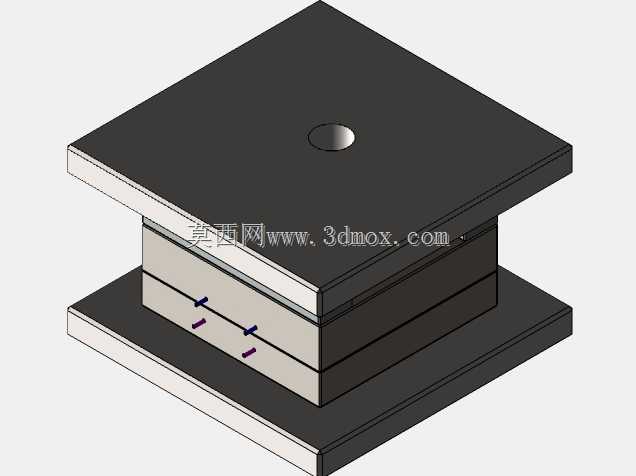

　　整套模具采用标准两板模基础结构做适配优化，拆分后的爆炸视图可以清晰看到各层级组件的配合关系：最上层为定模固定板，直接对接注塑机射嘴位置，主流道开设在定模侧中心位置，保证熔融塑料进胶时的压力分布均匀，避免单侧进胶导致的盒体壁厚不均问题。定模板内集成型腔结构，直接成型铅笔盒的外表面，型腔表面做了抛光处理，保证成型后塑料件外表面光滑无划痕，满足文具产品的外观要求。

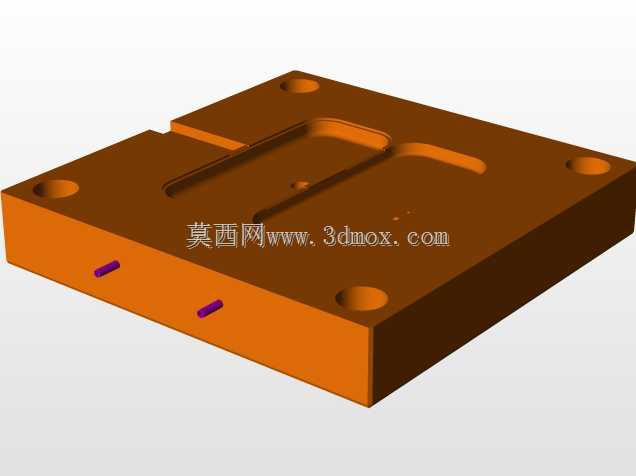

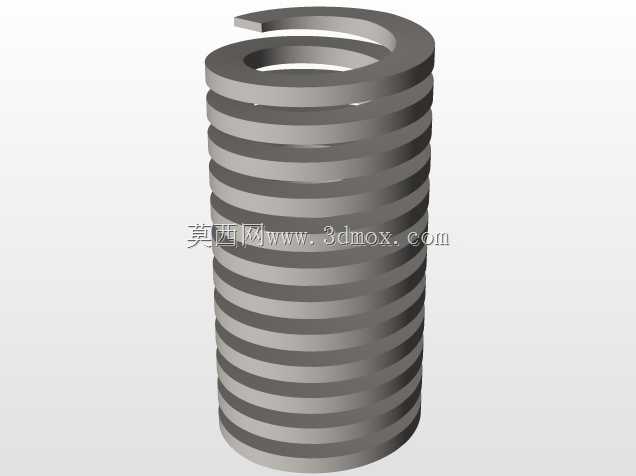

　　动模侧的结构设计重点围绕脱模与冷却效率做排布，型芯部分直接成型铅笔盒的内型腔，型芯周边均匀布置冷却水道，水道距离成型面的距离控制在合理范围内，保证冷却过程中型芯与型腔的温度差控制在工艺要求区间内，减少塑料件冷却过程中的内应力，避免盒体出现侧壁翘曲、口部变形等影响后续装配的缺陷。顶出机构采用均匀分布的顶杆布局，顶杆位置避开盒体的外观面与配合止口位置，顶出时受力点均匀分布在盒体的内圈非外观区域，保证顶出过程中塑料件不会出现顶白、顶穿等成型缺陷。

　　导柱导套组件布置在模架的四个角位，导柱长度做了加长处理，合模过程中导柱会提前进入导套完成定位，避免合模时型腔与型芯出现错位，导致盒体出现壁厚差超差、飞边过大等问题。整套模具未集成标准螺栓类紧固件，在实际生产装配时，可根据车间现有标准件库存选配对应规格的内六角螺栓完成各模板的锁紧固定，降低模具加工阶段的零件采购成本，也方便后续生产过程中的易损件更换。

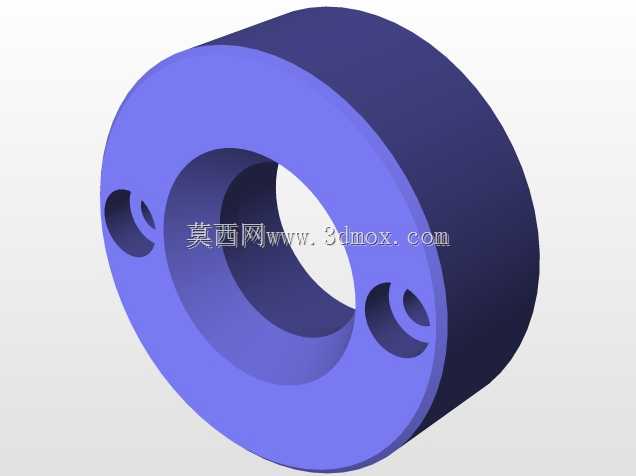

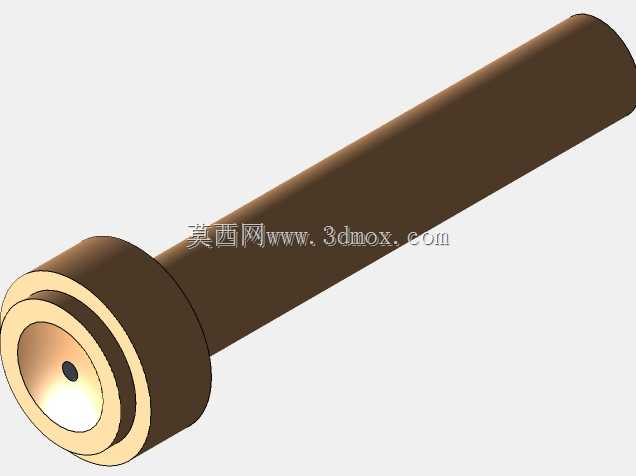

　　从安装边界来看，整套模具的闭合厚度、开模行程都适配常规120吨到160吨级的卧式注塑机，定位圈尺寸采用行业通用标准规格，可直接与注塑机的定模安装板定位孔配合，浇口套的球面半径也匹配常规注塑机射嘴的球面尺寸，无需额外定制转接零件。模具的顶出孔位置与注塑机的顶杆位置完全对应，安装时无需额外加工顶出连接位，可快速完成上下模的装夹调试。

　　在实际生产应用中，这套模具适配PP、PS等常用文具类塑料原料的注塑工艺，成型周期可控制在25秒到30秒区间，单模次可成型单个完整铅笔盒主体，批量化生产时的尺寸一致性可满足后续盒盖与盒体的装配要求，成型后的塑料件仅需修剪浇口凝料即可进入后续的印刷、组装工序，无需额外做二次修整加工。模具的易损件如顶杆、导套等都采用标准规格，生产过程中出现磨损时可快速更换，减少停机维护时间，适配文具类产品大批量连续生产的作业需求。

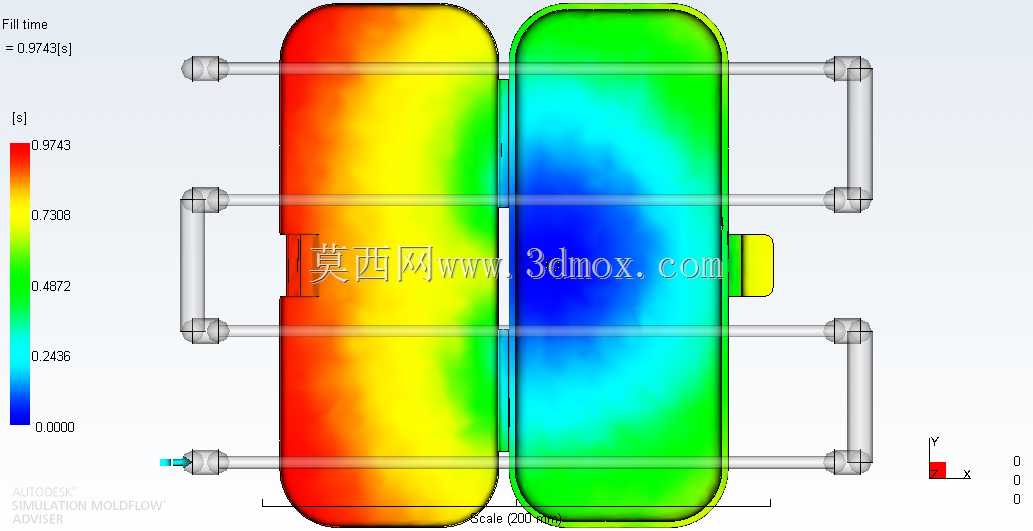

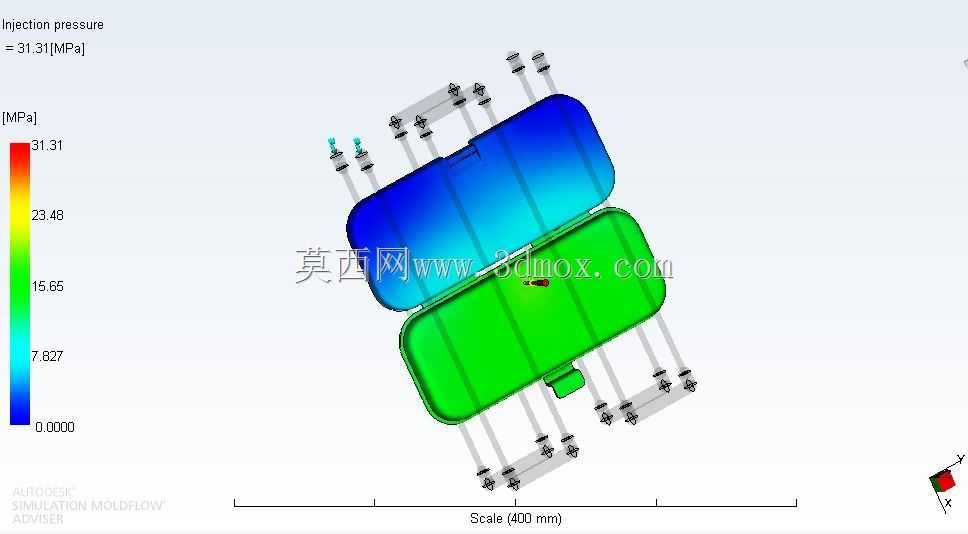

　　设计阶段针对铅笔盒的侧壁脱模角度做了合理优化，脱模斜度控制在工艺允许的最小值范围内，既保证开模时塑料件可以顺利脱离型腔，也不会因为斜度过大导致盒体口部壁厚差过大，影响后续与盒盖的配合精度。流道设计采用平衡式布局，熔融塑料从主流道进入后可均匀填充到型腔的各个角落，避免出现短射、困气等成型缺陷，排气槽开设在型腔的末端填充位置，槽深控制在塑料溢边值以下，既可以顺利排出型腔内的空气，也不会导致成型件出现飞边问题。
