带键槽斜齿圆柱齿轮三维结构设计

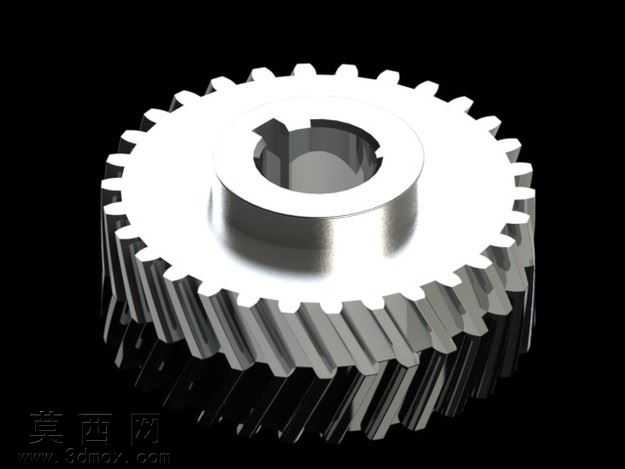

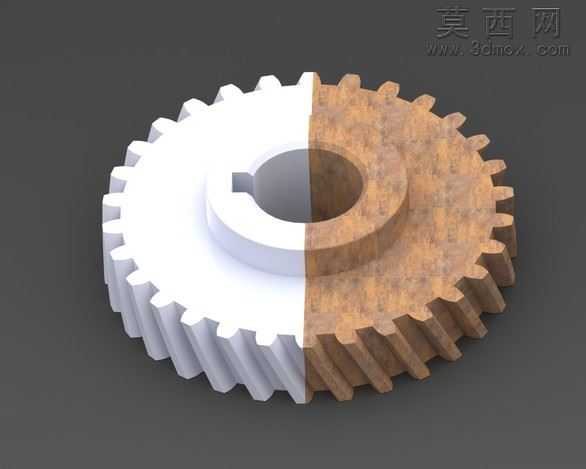

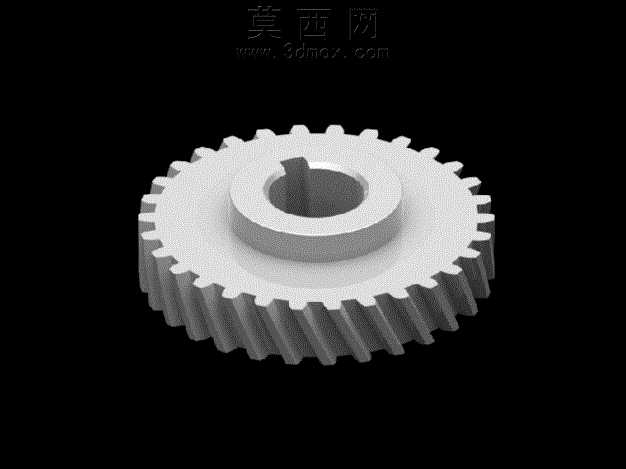

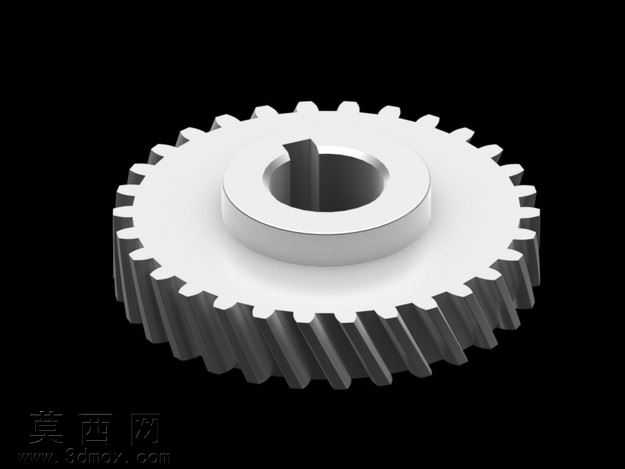

本作品为斜齿圆柱齿轮的三维参数化建模成果，建模过程严格遵循机械设计标准中渐开线圆柱齿轮的齿廓生成规范，首先通过参数化公式推导计算出对应模数、齿数、压力角、螺旋角下的渐开线齿廓曲线，保证齿形的啮合精度符合传动设计要求。建模阶段先构建齿轮的基准回转基体，通过螺旋线引导扫掠生成单个斜齿齿体，再通过圆周阵列完成全周轮齿的排布，齿根部分做了标准圆角过渡处理，避免应力集中带来的结构失效风险。齿轮中心设计有带平键键槽的安装通孔，键槽的尺寸公差与位置精度严格适配标准传动轴的安装要求，轮毂部分做了凸台加厚设计，提升齿轮与轴配合段的结构强度，减少装配后运转过程中的轮毂形变。材质渲染阶段采用了合金钢金属材质，通过调整材质的粗糙度、金属度参数还原调质处理后齿轮的金属质感，轮齿啮合面做了轻微的高光处理，模拟精加工后的齿面粗糙度效果，整体渲染采用黑底布光，通过多角度柔光突出齿轮的齿形轮廓、键槽结构与轮毂台阶特征，清晰展现各部分的结构比例与细节。设计过程中重点考量了斜齿轮的传动特性，相比直齿圆柱齿轮，该斜齿轮啮合过程中轮齿是逐步进入与退出啮合状态，传动平稳性更强，承载能力更高，适用于中高速重载的机械传动场景。建模时对齿向螺旋角做了精准控制，保证啮合时的轴向力处于合理区间，同时对齿顶高、齿根高的参数做了标准校验，确保后续装配时能够与配对齿轮实现正确的啮合间隙，避免出现卡齿、传动干涉等问题。整体模型结构完整，特征清晰，各部分尺寸符合机械设计手册的相关规范，可用于机械传动结构的装配模拟、运动仿真演示以及机械设计教学场景使用，能够直观展现斜齿圆柱齿轮的结构特点与装配特征。
